Kasutusjuhend SIPLA CE X-Seeria 3 Masina tehnilised andmed Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 3.3 Mõõdud ja kaal 113 3.3.3 Kõrgus ülestõstet ud kait sekattega 3 3 3 3 Joon. 3.3 - 4 K õrgus ülestõste…
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.3 Mõõdud ja kaal Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
112
3.3.2.3 X2 masina mõõdud
3
3
3
3
3

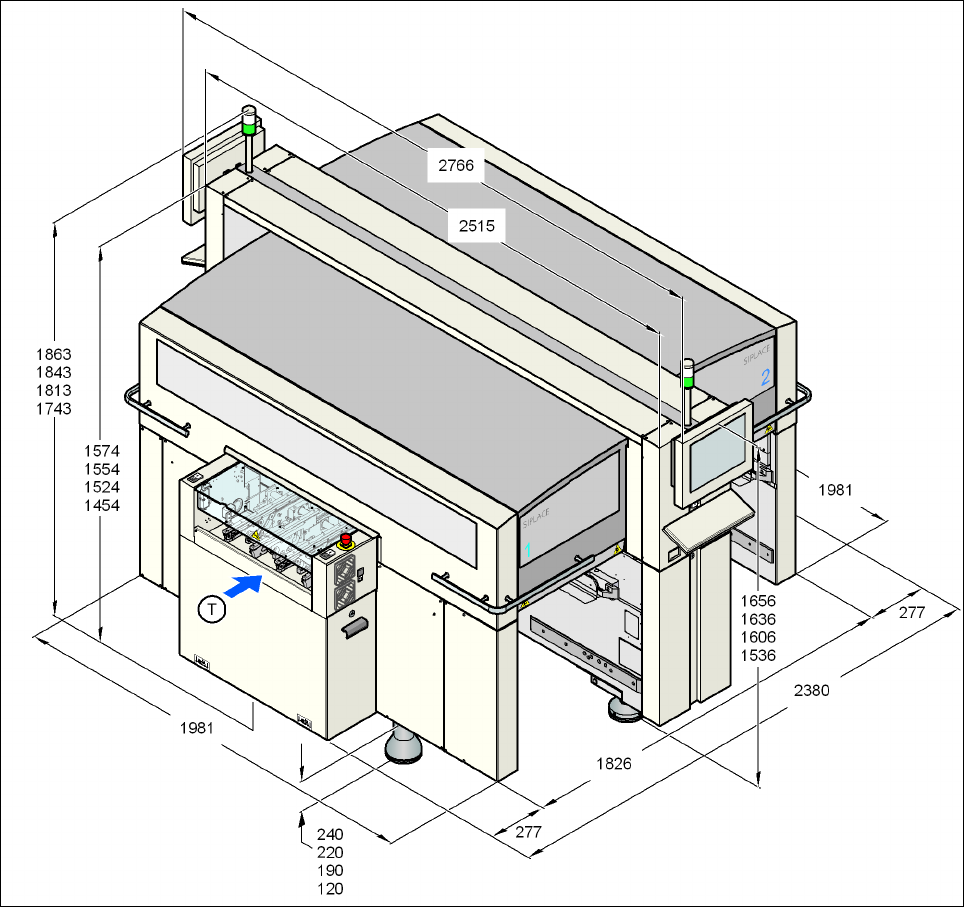

Joon. 3.3 - 3 X2 masina mõõdud (põhimasin) millimeetrites
(T) Trükiplaatide liikumise suund
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.3 Mõõdud ja kaal
113
3.3.3 Kõrgus ülestõstetud kaitsekattega
3
3
3
3
Joon. 3.3 - 4 Kõrgus ülestõstetud kaitsekattega - mõõdud millimeetrites
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.3 Mõõdud ja kaal Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
114
3.3.4 Komponentide käru manööverdamisruum
3.3.4.1 Komponentide kärude manööverdusruum masina X4 korral
3
3
Joon. 3.3 - 5 Komponentide kärude manööverdusruum masina X4 korral
Komponentide käru manööverdusruum R masina X4 juures on:
– 750 mm, kui käepidemed on alla vajutatud
– 1050 mm, kui käepidemed on üles tõstetud
3
3
3
