3.3.3 Kõrgus ülestõstetud kaitsekattega
3
3
3
3

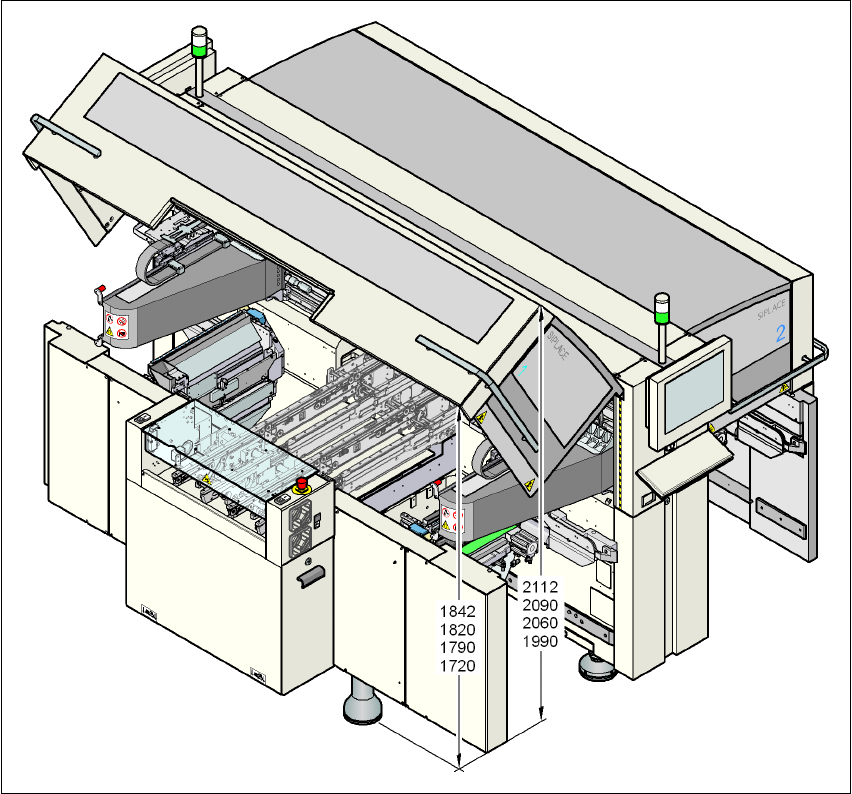

Joon. 3.3 - 4 Kõrgus ülestõstetud kaitsekattega - mõõdud millimeetrites
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.3 Mõõdud ja kaal Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
114
3.3.4 Komponentide käru manööverdamisruum
3.3.4.1 Komponentide kärude manööverdusruum masina X4 korral
3
3

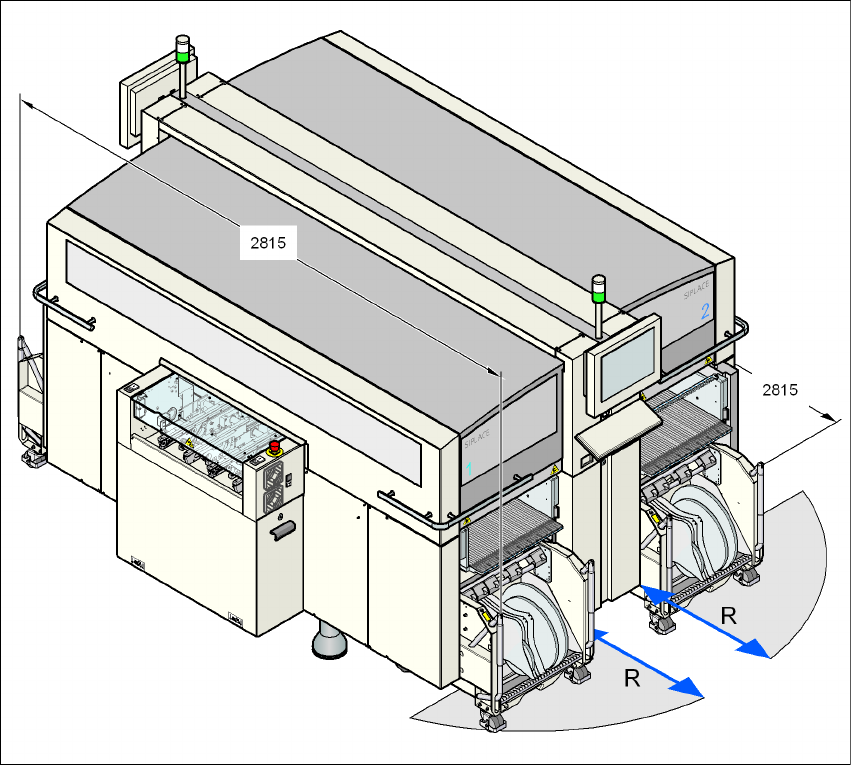

Joon. 3.3 - 5 Komponentide kärude manööverdusruum masina X4 korral
Komponentide käru manööverdusruum R masina X4 juures on:
– 750 mm, kui käepidemed on alla vajutatud
– 1050 mm, kui käepidemed on üles tõstetud
3
3
3
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.3 Mõõdud ja kaal
115
3.3.4.2 Komponentide kärude manööverdusruum masina X3 korral
3
3
Joon. 3.3 - 6 Komponentide kärude manööverdusruum masina X3 korral
Komponentide käru manööverdusruum R masina X3 juures on:
– tsoonides 1, 3 ja 4
750 mm, kui käepidemed on alla vajutatud,
1050 mm, kui käepidemed on üles tõstetud;
–tsoonis 2
600 mm, kui käepidemed on alla vajutatud,
900 mm, kui käepidemed on üles tõstetud.
