3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.3 Mõõdud ja kaal Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
116
3.3.4.3 Komponentide kärude manööverdusruum masina X2 korral
3
3

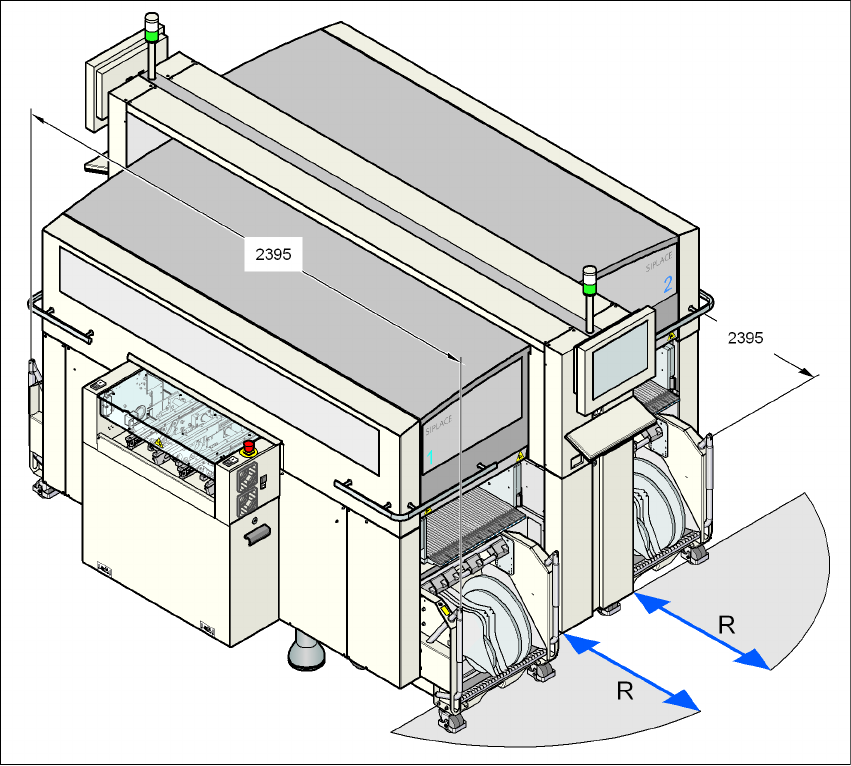

Joon. 3.3 - 7 Komponentide kärude manööverdusruum masina X2 korral
Komponentide käru manööverdusruum R masina X2 juures on:
– tsoonides 2 ja 4
600 mm, kui käepidemed on alla vajutatud,
900 mm, kui käepidemed on üles tõstetud;
– tsoonides 1 ja 3
750 mm, kui käepidemed on alla vajutatud,
1050 mm, kui käepidemed on üles tõstetud.
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.3 Mõõdud ja kaal
117
3.3.5 Raskuskese
3
3
3

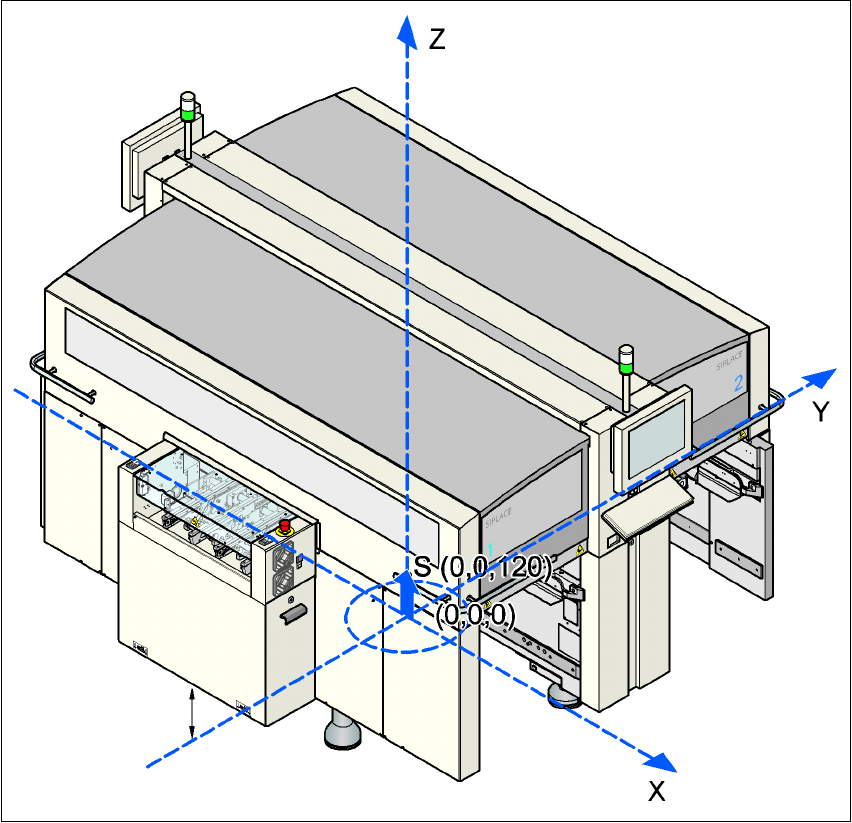

Joon. 3.3 - 8 X-seeria masinate raskuskese millimeetrites
3
X-koordinaat 0 mm
Y-koordinaat 0 mm
Z-koordinaat kõrgus 120 mm
Need raskuskeskme koordinaadid on õiged ladumismasinate korral, mille konveieri kõrgus on
830 mm.
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.4 Ülevaade moodulitest Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
118
3.4 Ülevaade moodulitest
3.4.1 Ülevaade SIPLACE X4 moodulitest
3

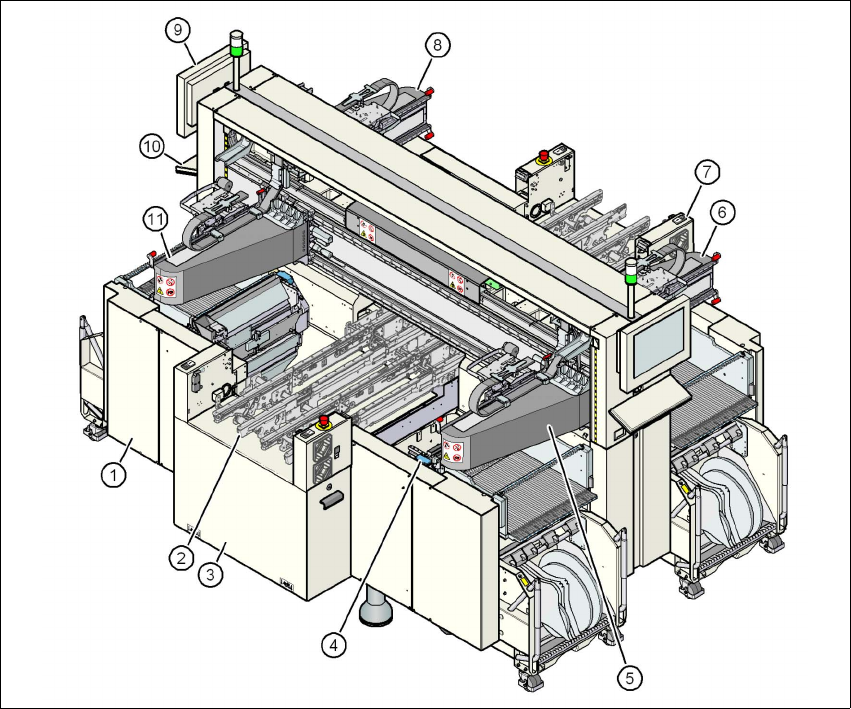

Joon. 3.4 - 1 X4 masin - ülevaade moodulitest
(1) Masina raam
(2) Trükiplaatide konveier (paindlik kaksikkonveier)
(3) Laienduskomplekt trükiplaatide sisendpoolel
(4) Komponentide käru dokkimisseade, lindilõikur, kasutatud lindi kanal (4x)
(5) Portaal 1 koos ladumispeaga
(6) Portaal 2 koos ladumispeaga
(7) Laienduskomplekt trükiplaatide väljundpoolel
(8) Portaal 3 koos ladumispeaga
(9) Monitor (2x)
(10) Klaviatuur (2x)
(11) Portaal 4 koos ladumispeaga
