3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria 3.4 Ülevaade moodulitest Tarkvaraversiooni S R.605.xx põhjal 07/ 2008 EE väljaanne 120 3.4.3 Ülevaade SIPLACE X2 moodulitest 3 Joon. 3.4 - 3 X2 masin - ülevaade m…
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.4 Ülevaade moodulitest
119
3.4.2 Ülevaade SIPLACE X3 moodulitest
3

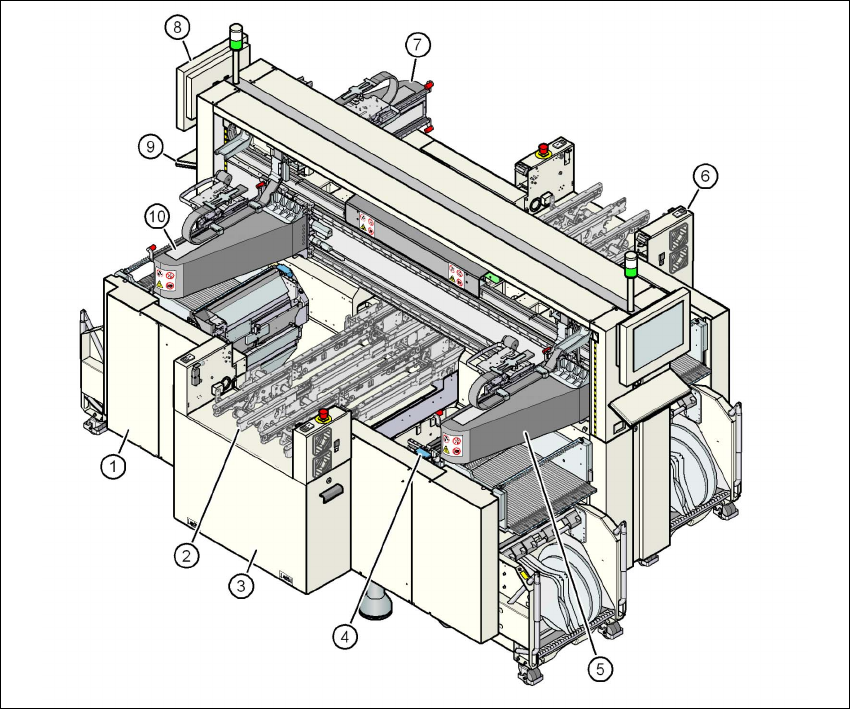

Joon. 3.4 - 2 X3 masin - ülevaade moodulitest
(1) Masina raam
(2) Trükiplaatide konveier (paindlik kaksikkonveier)
(3) Laienduskomplekt trükiplaatide sisendpoolel
(4) Komponentide käru dokkimisseade, lindilõikur, kasutatud lindi kanal (4x)
(5) Portaal 1 koos ladumispeaga
(6) Laienduskomplekt trükiplaatide väljundpoolel
(7) Portaal 3 koos ladumispeaga
(8) Monitor (2x)
(9) Klaviatuur (2x)
(10) Portaal 4 koos ladumispeaga
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.4 Ülevaade moodulitest Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
120
3.4.3 Ülevaade SIPLACE X2 moodulitest
3
Joon. 3.4 - 3 X2 masin - ülevaade moodulitest
(1) Masina raam
(2) Trükiplaatide konveier (paindlik kaksikkonveier)
(3) Laienduskomplekt trükiplaatide sisendpoolel
(4) Komponentide käru dokkimisseade, lindilõikur, kasutatud lindi kanal (4x)
(5) Portaal 1 koos ladumispeaga
(6) Laienduskomplekt trükiplaatide väljundpoolel
(7) Portaal 3 koos ladumispeaga
(8) Monitor (2x)
(9) Klaviatuur (2x)
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.5 Ladumispea
121
3.5 Ladumispea
3.5.1 20-segmendiline Collect&Place tööpea ülikiireks ladumiseks
3
Joon. 3.5 - 1 20-segmendiline Collect&Place tööpea - funktsionaalsed rühmad, 1. osa
(1) DP-ajam, 20 ajamit
(2) "Hoideahela vaakumianduri" plaat
(3) Suruõhuliitmik 20 Venturi otsaku jaoks haaramise/paigaldamise ja hoideahelas
(4) Rõhu reguleerventiilist (7) lähtuv õhu väljalasketoru
(5) Tagastussilinder
(6) Z-mootor (lineaarmootor)
(7) Rõhu reguleerventiil
