3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria 3.5 Ladumispea Tarkvaraversiooni SR.605.xx põhjal 07/2008 E E väljaanne 130 3 Joon. 3.5 - 6 6-segmendiline Collect&Place tööpea - funktsionaalsed rühmad, 2. o…
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.5 Ladumispea
129
3.5.3 6-segmendiline Collect&Place tööpea mikrolülituste kiirladumiseks
3

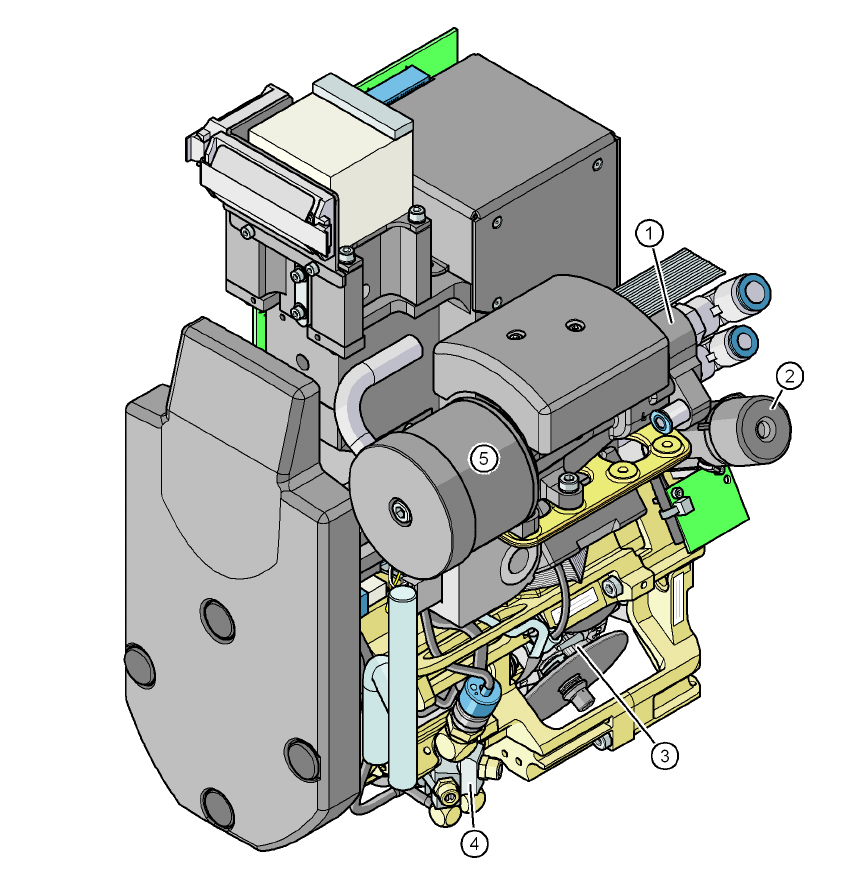

Joon. 3.5 - 5 6-segmendiline Collect&Place tööpea - funktsionaalsed rühmad, 1. osa
(1) Vaakumigeneraator
(2) Pööramismoodul, DP-telg
(3) Täht 6 pinooliga, tähe telg
(4) Suruõhuventiil
(5) Summuti
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.5 Ladumispea Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
130
3

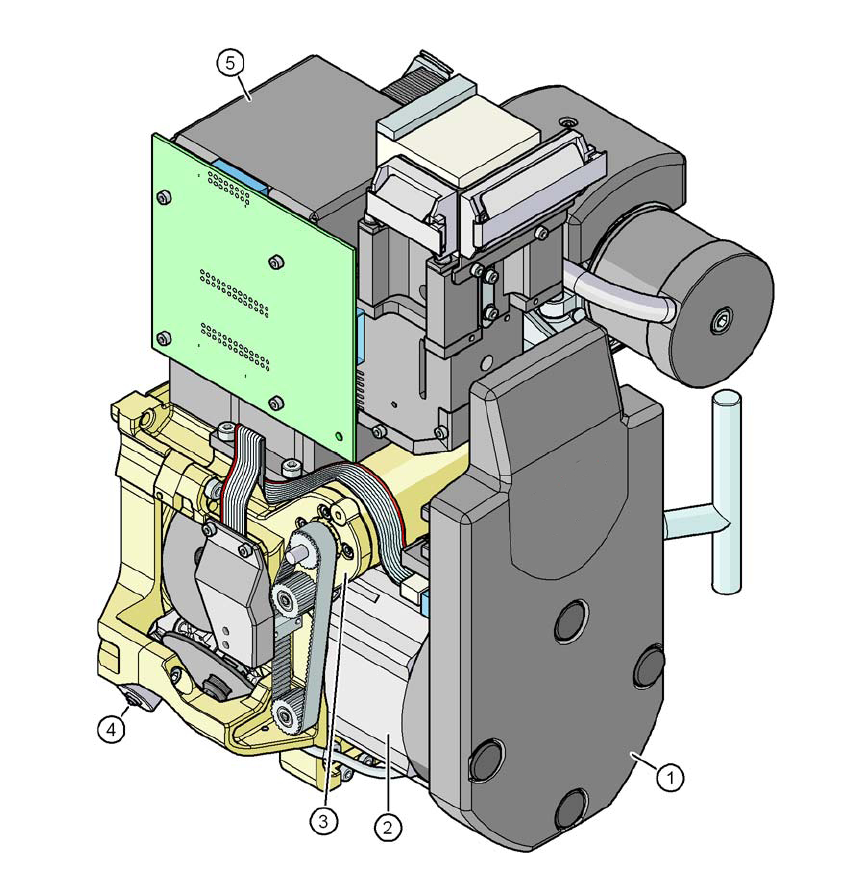

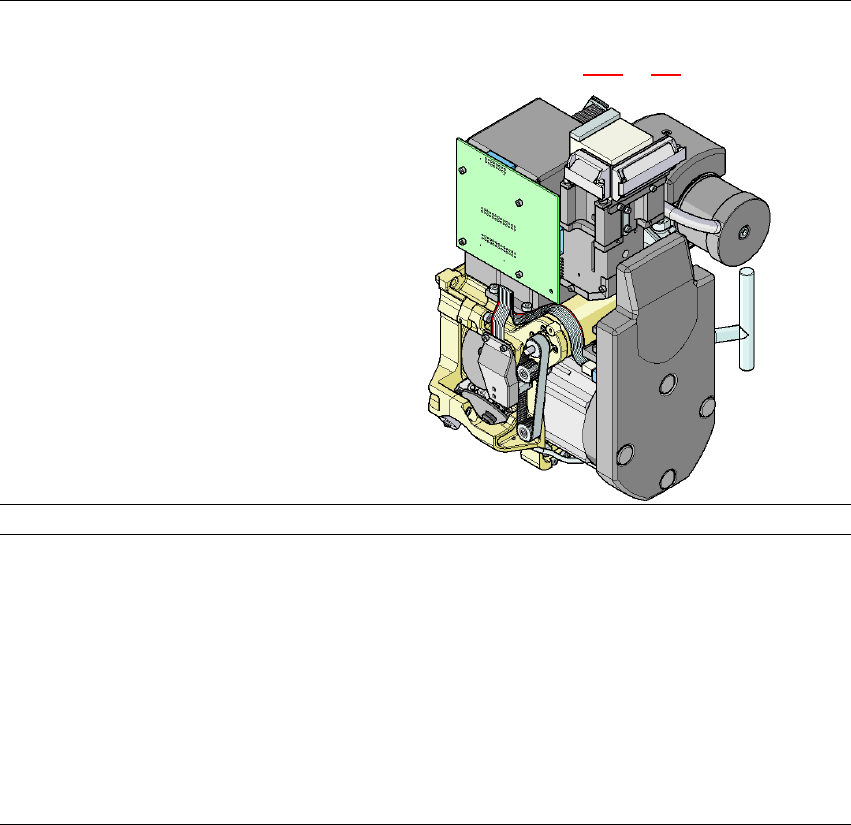

Joon. 3.5 - 6 6-segmendiline Collect&Place tööpea - funktsionaalsed rühmad, 2. osa
3
(1) Vahepealne jaotusplaat (katte all)
(2) Tähe ajam - DR-mootor
(3) Z-telje mootor
(4) Ventiili reguleerimisajam
(5) C&P komponentide kaamera, tüüp 29, 27 x 27, digitaalne
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.5 Ladumispea
131
3.5.3.1 Kirjeldus
6-segmendiline Collect & Place tööpea töötab samuti Collect & Place põhimõttel. Kõrglahutusega
digitaalne komponentide kaamera võimaldab 6-segmendilisel Collect&Place tööpeal laduda täp-
selt ja kiiresti komponente, mille serva pikkus on kuni 27 mm. Seetõttu sobib kaamera ideaalselt
suure mikrolülituste protsendiga toodete ladumiseks. Tootlikkuse märgatava tõusu võib saavu-
tada ka põhirakenduste vahemikus alates korpustest PLCC 44 kuni QFP 208-ni.
3.5.3.2 Tehnilised andmed
3
6-segmendiline Collect&Place tööpea suure lahutusvõimega
komponentide kaameraga, tüüp 29, 27 x 27, digitaalne
(vt jaotis 3.8.5, lk 159)
Komponentide tüübid
a
0201 kuni 27 x 27 mm²
Komponentide tehnilised andmed
max. kõrgus
väljaviikude min. samm
väljaviikude min. laius
väljaviikkontaktide min. samm
väljaviikkontaktide min. läbimõõt
min. mõõdud
max. mõõdud
max. kaal
8,5 mm
0,3 mm
0,15 mm
0,25 mm < 18 x 18 mm² komponentidele
0,35 mm komponentidele ≥ 18 x 18 mm²
0,14 mm < 18 x 18 mm² komponentidele
0,2 mm komponentidele ≥ 18 x 18 mm²
0,6 x 0,3 mm²
27 x 27 mm²
5 g
