Kasutusjuhend SIPLA CE X-Seeria 3 Masina tehnilised andmed Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 3.5 Ladumispea 135 Programmeeritav paigaldusjõud 1,0 N - 15 N 2,0 N - 30 N d 1,0 N - 15 N 2,0 N - 30 N d…
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.5 Ladumispea Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
134
3.5.4.1 Kirjeldus
Keeruline ladumispea koosneb kahest sama tüüpi omavahel ühendatud ladumispeast (nn kaksik-
tööpea). Mõlemad tööpead töötavad Pick&Place põhimõttel. TwinHead tööpea võimaldab laduda
eriti keerukaid või suuri komponente. Tööpea poolt haaratakse kaks komponenti, tsentreeritakse
paigalduskohta liikumisel optiliselt ning pööratakse paigaldusasendile vastava nurga alla. Osad
paigaldatakse trükiplaadi peale reguleeritava õhujoa abil õrnalt ja täpselt.
TwinHead'i jaoks on välja töötatud uued imiotsakud (tüüp 5xx). Võimalik on paigaldada ka adapter
ning kasutada Pick&Place tööpea korral 4xx tüüpi imiotsakuid ja Collect&Place tööpeade korral
8xx ja 9xx imiotsakuid.

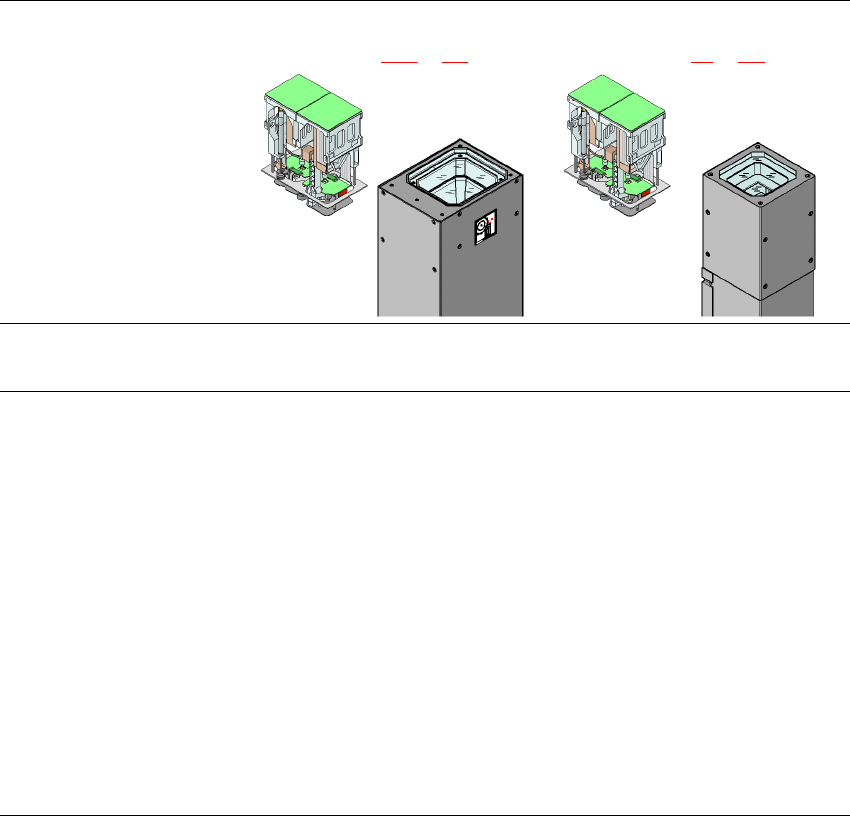

3.5.4.2 Tehnilised andmed
Optiline tsentreerimine Statsionaarne P&P komponentide
kaamera (tüüp 33) 55 x 45, digitaalne
vt jaotis 3.8.6
, lk 160
Statsionaarne P&P komponentide
kaamera (tüüp 25) 16 x 16, digitaalne
vt jaotis 6.7
, lk 432
Komponentide tüübid
a
0402 kuni SO, PLCC, QFP, BGA, spet-
siaalsed komponendid, korpuseta kristal-
lid, pöördkiibid
0201 kuni SO, PLCC, QFP, pesad, pisti-
kud, BGA, spetsiaalsed komponendid,
korpuseta kristallid, pöördkiibid, varjed
Komponentide tehnilised
andmed
b
max. kõrgus
väljaviikude min. samm
väljaviikude min. laius
väljaviikkontaktide min.
samm
väljaviikkontaktide min.
läbimõõt
min. mõõdud
max. mõõdud
max. kaal
25 mm (eritellimusel võimalik kõrgemaid)
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 x 0,5 mm²
55 x 45 mm² (üksikmõõtmine)
Kasutamiseks kahe imiotsakuga
50 x 50 mm² või
69 x 10 mm²
Kasutamiseks ühe imiotsakuga
85 x 85 mm² või
125 x 10 mm²
Kuni 200 x 125 mm² (piirangutega)
100 g
c
25 mm (eritellimusel võimalik kõrgemaid)
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 x 0,3 mm²
16 x 16 mm² (üksikmõõtmine)
100 g
c
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.5 Ladumispea
135
Programmeeritav paigaldusjõud 1,0 N - 15 N
2,0 N - 30 N
d
1,0 N - 15 N
2,0 N - 30 N
d
Imiotsakute tüübid 5 xx (standardne)
4 xx + adapter
8 xx + adapter
9 xx + adapter
haarats
5 xx (standardne)
4 xx + adapter
8 xx + adapter
9 xx + adapter
haarats
Imiotsakute vahekaugus kahel
Pick&Place tööpeal
70,8 mm 70,8 mm
X/Y-täpsus
e
± 26 μm / 3σ, ± 35 μm / 4σ ± 22 μm / 3σ, ± 30 μm / 4σ
Nurktäpsus ± 0,05° / 3σ, ± 0,07° / 4σ ± 0,05° / 3σ, ± 0,07° / 4σ
CO kaamera tüüp 33 25
Valgustuse tase 6 6
Valgustuse taseme võimalikud
seaded
256
6
256
6
a) Juhime tähelepanu asjaolule, et laotavate komponentide valik sõltub ka plaadi geomeetriast, kliendi poolt
esitatavatest standarditest ning korpuste tolerantsidest.
b) Kui C&P-tööpea ja TwinHead töötavad koos ladumistsoonis, siis on maksimaalsed mõõdud piiratud.
c) Standardsete otsakute kasutamisel
d) SIPLACE suure jõuga tööpea, jaotis 6.6
, lk 431.
e) Täpsus mõõdeti tootja suhtes neutraalse IPC standardi põhjal.
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.6 Portaalide süsteem Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
136
3.6 Portaalide süsteem
3.6.1 Portaalide asukoht
3.6.1.1 Portaalide asukoht X4 masinal
3
Joon. 3.6 - 1 Portaalide asukoht X4 masinal
P1, P2, P3, P4 (portaal 1, portaal 2, portaal 3, portaal 4)
X1 X-telg, portaal 1
Y1 Y-telg, portaal 1
X2 X-telg, portaal 2
Y2 Y-telg, portaal 2
X3 X-telg, portaal 3
Y3 Y-telg, portaal 3
X4 X-telg, portaal 4
Y4 Y-telg, portaal 4
(T) Trükiplaatide liikumise suund
Ladumistsoon 2
Ladumistsoon 1
