Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.5 Ladumispea
135
Programmeeritav paigaldusjõud 1,0 N - 15 N
2,0 N - 30 N
d
1,0 N - 15 N
2,0 N - 30 N
d
Imiotsakute tüübid 5 xx (standardne)
4 xx + adapter
8 xx + adapter
9 xx + adapter
haarats
5 xx (standardne)
4 xx + adapter
8 xx + adapter
9 xx + adapter
haarats
Imiotsakute vahekaugus kahel
Pick&Place tööpeal
70,8 mm 70,8 mm
X/Y-täpsus
e
± 26 μm / 3σ, ± 35 μm / 4σ ± 22 μm / 3σ, ± 30 μm / 4σ
Nurktäpsus ± 0,05° / 3σ, ± 0,07° / 4σ ± 0,05° / 3σ, ± 0,07° / 4σ
CO kaamera tüüp 33 25
Valgustuse tase 6 6
Valgustuse taseme võimalikud
seaded
256
6
256
6
a) Juhime tähelepanu asjaolule, et laotavate komponentide valik sõltub ka plaadi geomeetriast, kliendi poolt
esitatavatest standarditest ning korpuste tolerantsidest.
b) Kui C&P-tööpea ja TwinHead töötavad koos ladumistsoonis, siis on maksimaalsed mõõdud piiratud.
c) Standardsete otsakute kasutamisel
d) SIPLACE suure jõuga tööpea, jaotis 6.6
, lk 431.
e) Täpsus mõõdeti tootja suhtes neutraalse IPC standardi põhjal.
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.6 Portaalide süsteem Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
136
3.6 Portaalide süsteem
3.6.1 Portaalide asukoht
3.6.1.1 Portaalide asukoht X4 masinal
3

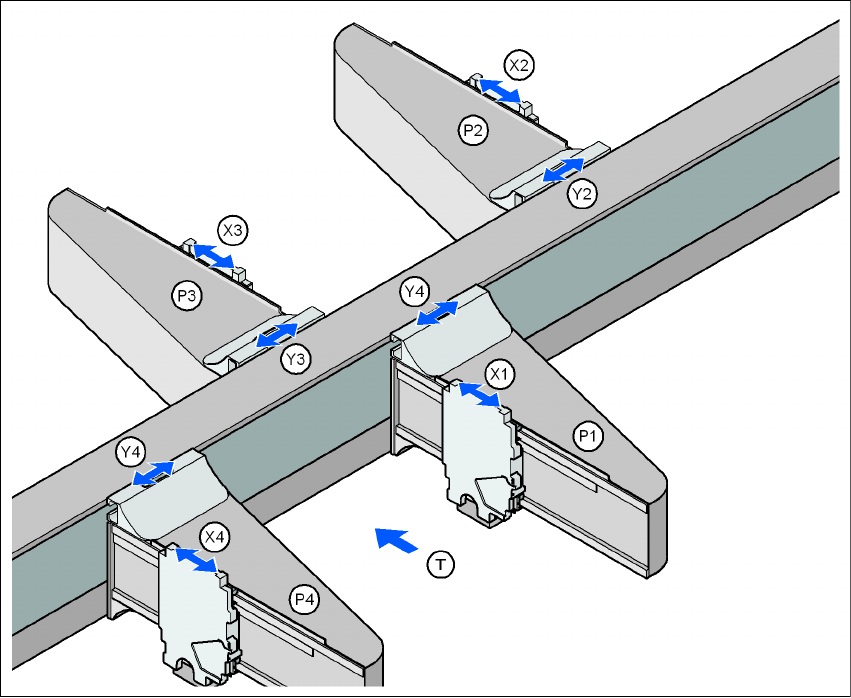

Joon. 3.6 - 1 Portaalide asukoht X4 masinal
P1, P2, P3, P4 (portaal 1, portaal 2, portaal 3, portaal 4)
X1 X-telg, portaal 1
Y1 Y-telg, portaal 1
X2 X-telg, portaal 2
Y2 Y-telg, portaal 2
X3 X-telg, portaal 3
Y3 Y-telg, portaal 3
X4 X-telg, portaal 4
Y4 Y-telg, portaal 4
(T) Trükiplaatide liikumise suund
Ladumistsoon 2
Ladumistsoon 1
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.6 Portaalide süsteem
137
3.6.1.2 Portaalide asukoht X3 masinal
3
Joon. 3.6 - 2 Portaalide asukoht X3 masinal
P1 Portaal 1
X1 X-telg, portaal 1
Y1 Y-telg, portaal 1
P3 Portaal 3
X3 X-telg, portaal 3
Y3 Y-telg, portaal 3
P4 Portaal 4
X4 X-telg, portaal 4
Y4 Y-telg, portaal 4
(T) Trükiplaatide liikumise suund
Ladumistsoon 2
Ladumistsoon 1
