3.6.1.3 Portaalide asukoht X2 masinal
3

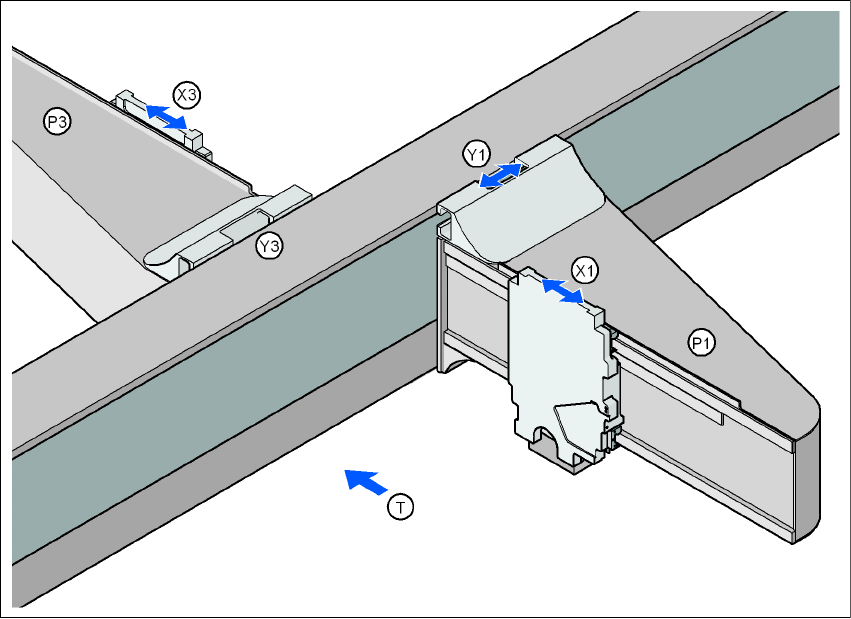

Joon. 3.6 - 3 Portaalide asukoht X2 masinal
P1 Portaal 1
X1 X-telg, portaal 1
Y1 Y-telg, portaal 1
P3 Portaal 3
X3 X-telg, portaal 3
Y3 Y-telg, portaal 3
(T) Trükiplaatide liikumise suund
Portaalide süsteem koosneb kahest funktsionaalsest grupist
– X-telg ja
–Y-telg
Ladumistsoon 2
Ladumistsoon 1
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.6 Portaalide süsteem
139
3.6.2 X-telje ehitus
3

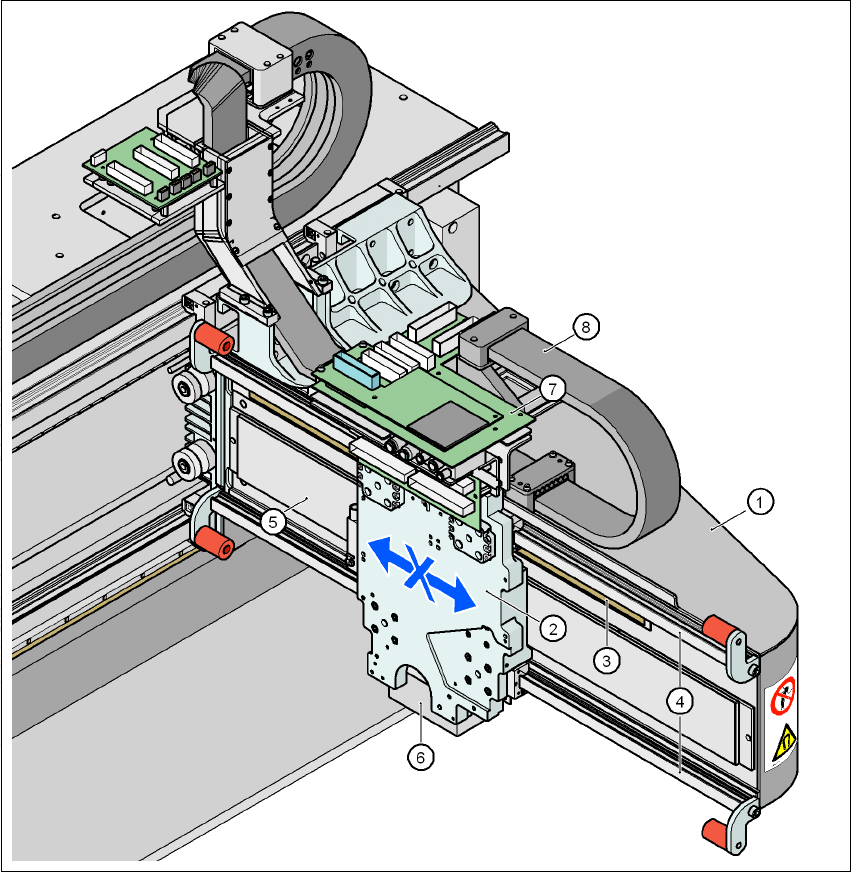

Joon. 3.6 - 4 X-telje ehitus
(1) Portaali konsool
(2) Tööpea sõlm koos X-telje lineaarmootoriga (põhiosa)
(3) Lineaarne nihkemõõtesüsteem
(4) Juhikusüsteem
(5) Püsimagnet (X-telje lineaarmootori abisõlm)
(6) Portaalialune kaamera
(7) Tööpea plaadid
(8) Kaabli ja vooliku kandur
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.6 Portaalide süsteem Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
140
X-telg koosneb järgmistest põhiosadest:
– Portaali konsool (1)
– Tööpea sõlm koos X-telje lineaarmootoriga (põhiosa) (2)
– Lineaarne nihkemõõtesüsteem (3)
– Juhikusüsteem (4)
– Püsimagnet (X-telje lineaarmootori abisõlm) (5)
– Kaabli ja vooliku kandur (8)
3
Tööpea hoidja (2) külge kinnituvad järgmised komponendid:
– Portaalialune kaamera (trükiplaatide kaamera trükiplaatide tehisnägemismooduli
jaoks) (6)
– Tööpea plaatide komplekt (7)
– Mõõtesüsteemi mõõtepea
– Collect&Place tööpea või SIPLACE TwinHead
Portaali konsool (pos. 1, joon. 3.6 - 4
, lk 139) on valmistatud süsinikkiud-komposiitmaterjalist, mis-
tõttu on moodulid ülikerged ja samal ajal väga jäigad.
X-telge käitatakse lineaarmootori abil. Ajami sekundaarosa koosneb püsimagnetitest ning see on
monteeritud portaali konsooli külge. Primaarosa on poltidega kinnitatud tööpea sõlme külge. Töö-
pea kinnitus on konstrueeritud nii, et seal saaks kasutada iga tüüpi ladumispäid - see on teine tun-
nus, mis näitab SIPLACE masinate suurt paindlikkust.
3.6.3 X-telje tehnilised andmed
3
Ajam Otsene, lineaarmootor
Maksimaalne kiirus 2,5 m/s
Liikumise ulatus 480 mm
Nihkemõõtesüsteem Metalljoonlaud
Skaala ulatus 520 mm
Lahutus 1 µm
