3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria 3.7 Trükiplaatide konveierisüst eem Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 144 3.7.1.2 Paindl iku trükiplaatide kaksikkonve ieri ehitus Paindli …
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.7 Trükiplaatide konveierisüsteem
143
3.7 Trükiplaatide konveierisüsteem
Põhivarustuses kuulub masina juurde ühe lindiga trükiplaatide konveier. Kaksikkonveier on teha-
sest saadav tellija valikul (vt jaotis 3.7.6
, lk 150). Konveieri statsionaarse poolena saab vastavalt
vajadusele kasutada nii vasakut kui ka paremat poolt.
Konveieri linte käitatakse alalisvoolumootoritega. Igas töötsoonis asub tõstelaud trükiplaatide kin-
nitamiseks. Trükiplaatide konveieri kõrgust saab seada kas kasutajaliidese abil või määrata ladu-
misprogrammis.
3.7.1 Ehitus
3.7.1.1 Ühe lindiga konveieri ehitus
3
Joon. 3.7 - 1 Ühe lindiga konveieri ehitus
(1) Sisendkonveier (2) Töökonveier 1
(3) Vahepealne konveier (4) Töökonveier 2
(5) Väljundkonveier (6) Tõstelaud 1
(7) Tõstelaud 2 (8) Ümbris
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.7 Trükiplaatide konveierisüsteem Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
144
3.7.1.2 Paindliku trükiplaatide kaksikkonveieri ehitus
Paindlikul kaksikkonveieril on kaks rada, mis on üksteisest elektriliselt ja mehhaaniliselt sõltuma-
tud.
3

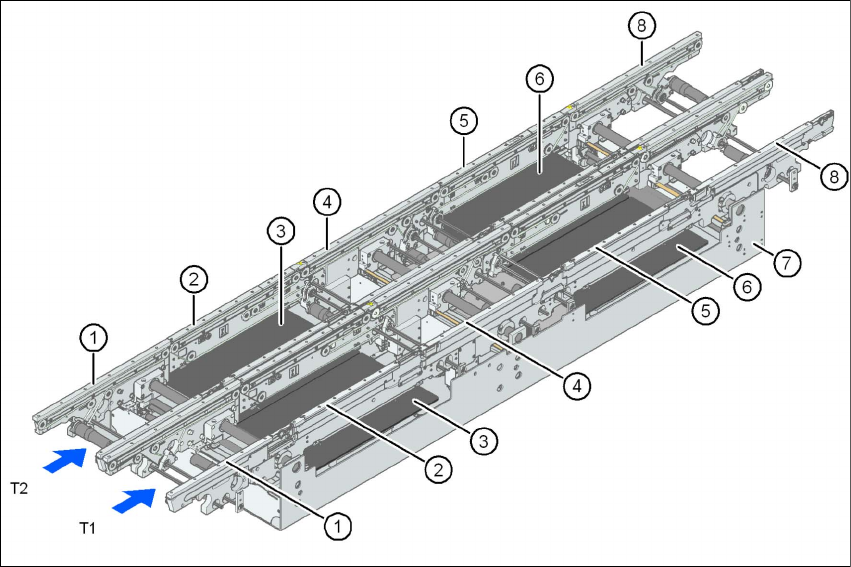

Joon. 3.7 - 2 Trükiplaatide kaksikkonveieri ehitus
(1) Sisendkonveier
(2) Töökonveier 1
(3) Tõstelaud 1
(4) Vahepealne konveier
(5) Töökonveier 2
(6) Tõstelaud 2
(7) Ümbris
(8) Väljundkonveier
T1 Konveieri rada 1
T2 Konveieri rada 2
3.7.2 Kirjeldus
Ladumiseks kinnitatakse trükiplaat altpoolt. Seetõttu jääb trükiplaadi pealmise poole ja ladumis-
pea vaheline kaugus muutumatuks kõikide trükiplaatide korral sõltumata trükiplaadi paksusest .
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.7 Trükiplaatide konveierisüsteem
145
Nii ei sõltu ka ladumiskiirus trükiplaadi paksusest. Optimeerida saab ka trükiplaatide koordinaat-
märkide järgi tsentreerimist. Kuna kaugus trükiplaadi pinna ja trükiplaatide kaamera vahel jääb sa-
maks, siis jääb trükiplaatide kaamera alati sama teravusega trükiplaadi pinnale teravdatuks.
Trükiplaadi koordinaatmärgid paigutatakse optimaalselt trükiplaatide kaamera CCD suhtes.
Trükiplaatide konveieri laiust seatakse ja jälgitakse integraalse juhtahela abil. Seda saab aktivee-
rida programmi väljakutsumise abil. Juhtahel käitab samm-mootoreid kuni soovitud laiuse saavu-
tamiseni. Seetõttu ei sõltu laiuse reguleerimine masina teistest komponentidest.
Konveieri kõrgust saab masina suhtes reguleerida, mistõttu võib viimast lülitada liinidesse kon-
veieri kõrgusega 830, 900, 930 või 950 mm.
Trükiplaatide konveierid vahetavad andmeid üksikute masinatega SMEMA või Siemens'i liidese
kaudu.
Nii kaksikkonveieri kui ka ühelindilise konveieri statsionaarne pool võib asuda vasakul või paremal
poolel. Selliste konveierite korral saab statsionaarseid pooli tarkvara abil hõlpsasti ümber lülitada
(parempoolset vasakuks ja vastupidi).
Trükiplaatide konveieri tööd jälgitakse ja juhitakse optiliste andurite abil. Trükiplaadi jõudmisel la-
dumistsooni ja möödumisel valgustõkkest toimub selle pidurdamine. Trükiplaadi asend määratak-
se laserkiirest moodustatud valgustõkke abil. Niipea kui trükiplaat jõuab sihtkohta, konveierilint
seiskub ja plaat fikseeritakse altpoolt.
3.7.3 Konveieri radade määratlemine ja transpordirežiimid
Parempoolne konveierirada (vaadatuna transportimise suunas) on tähistatud "Konveier 1" ja va-
sakpoolne "Konveier 2" (vt joon. 3.7 - 4
, lk 147).
3.7.3.1 Konveieriraja laiuse määramine
3.7.3.2 Standardne laius
Konveieriraja standardne laius on maksimaalne konveieri laius, mis on määratud statsionaarse
konveierikülje soovitud asukohaga. See pole laiem kui 216 mm raja kohta.
3.7.3.3 Konveieriraja täiendav laiendamine
Konveierirada saab maksimaalselt laiendada kuni 250 mm-ni, nihutades statsionaarse konveieri-
külje selle tavalisest asendist välja.
