Kasutusjuhend SIPLA CE X-Seeria 3 Masina tehnilised andmed Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 3.7 Trükiplaatide konveierisüsteem 147 ning süs teemi too tlikkus k asvab mä rkimisv äärselt - seda erit…
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.7 Trükiplaatide konveierisüsteem Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
146
3.7.3.4 Kaksikkonveier ühe lindiga konveieri režiimis
Kaksikkonveieri võib liinil konfigureerida nii, et see töötaks üksikkonveierina. Selle tegemiseks tu-
leb üks konveierirada täielikult eemaldada ja deaktiveerida (vt joon. 3.7 - 3
). Nii võib konveieriraja
laiust suurendada kuni 450 mm-ni.
3

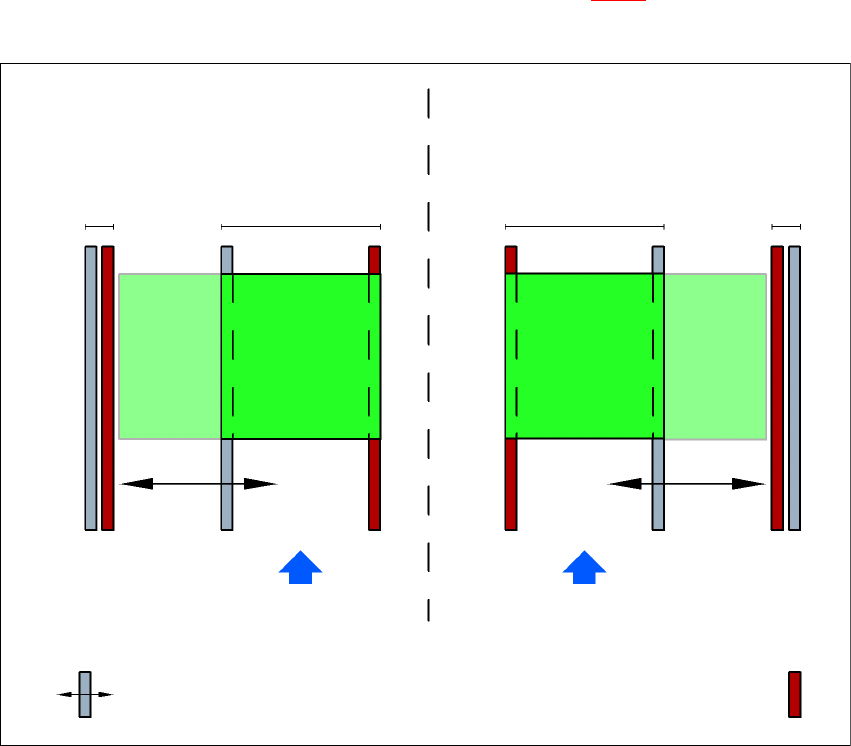

Joon. 3.7 - 3 Paindlik kaksikkonveier ühe lindiga konveieri režiimis
3.7.3.5 Transpordirežiimid
Paindlikku kaksikkonveierit saab kasutada kahes režiimis:
– Sünkroonne transpordirežiim
– Asünkroonne transpordirežiim
3.7.3.6 Asünkroonne transpordirežiim
Kirjeldus 3
Asünkroonses režiimis on töötluses ainult üks transpordirajal asuv trükiplaat. Samal ajal liigub tei-
sel rajal olev trükiplaat ladumistsooni. Sellega väheneb ühe trükiplaadi summaarne transpordiaeg
Kaksikkonveier konveieri 2 laiendatud rajaga
(konveieri statsionaarne külg asub vasakul)
Konveieri rada 2 on
deaktiveeritud
Konveieri rada 1 Konveieri rada 2 Konveieri rada 1 on
deaktiveeritud
Trükiplaatide liikumise suund Trükiplaatide liikumise suund
Konveieri statsionaarne sein
Kaksikkonveier konveieri 1 laiendatud rajaga
(konveieri statsionaarne külg asub paremal)
Konveieri liikuv sein
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.7 Trükiplaatide konveierisüsteem
147
ning süsteemi tootlikkus kasvab märkimisväärselt - seda eriti lühikese tsükliajaga trükiplaatide
korral.
Pärast seda, kui masin on saanud tööandmed (paneel, häälestus), hakkab süsteem kogu ladu-
misprotsessi vältel sööturi lintidel asuvaid trükiplaate pidevalt transportima vabale töölindile (hoo-
litsedes ka töötluslindi vabastamise eest). Ladumine algab kohe, kui trükiplaat on jõudnud
töölindile. Trükiplaate töödeldakse üksteise järel.
Ladumise katkestamisel blokeeritakse konveieri liidese kasutamine, kuid töölintidel asuvate trüki-
plaatide töötlemine viiakse lõpule.
Konveieri liidese blokeerimine või deblokeerimine rakendub üheaegselt mõlema transpordiraja
jaoks.
3

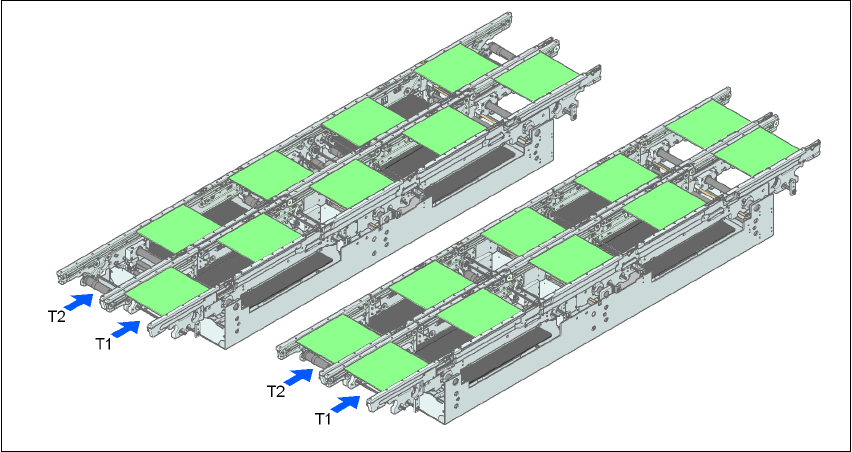

Joon. 3.7 - 4 Transpordirežiimid
3.7.3.7 Sünkroonne transpordirežiim
Kirjeldus 3
Sünkroonrežiimis liiguvad kaks sama suurusega trükiplaati üheaegselt ladumistsooni. Neid tuleb
töödelda kui ühte plaati.
Sellisel juhul võib trükiplaadi ülemist ja alumist poolt töödelda ühes ladumisprotsessis ning trüki-
plaatide transpordiaeg väheneb poole võrra, kuna kahe trükiplaadi transportimine toimub alati sa-
maaegselt. See tagab ka imiotsakute konfiguratsiooni parema kasutamise.
Sünkroonne transpordirežiim
Asünkroonne transpordirežiim
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.7 Trükiplaatide konveierisüsteem Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
148
Radadel 1 ja 2 asuvad trükiplaadid liiguvad sünkroonselt (st konveiereid juhitakse sünkroonselt,
kuid üksteisest sõltumatult). Radadel 1 ja 2 laotavate komponentide ladumine plaadile tuleb kor-
raldada kahe alamplaadi kaudu. (Vt SIPLACE Pro kasutusjuhendit.)
Kui ladumisprotsessi alustamisel on ainult üks konveieri rada (või keskmine konveier) täidetud,
siis identifitseeritakse selle osa alamplaat kui "ladumiseks mitteettenähtu".
Kaksikkonveieri töötamisel sünkroonses režiimis deaktiveeritakse trükiplaadi andmete edastus-
funktsioon ‘PCB whispering down the line’. Trükiplaatide ribakoodirežiim ei toeta seda režiimi. Sa-
muti pole võimalik kasutada funktsiooni "Global bad fiducial"
3.7.4 Juhtimine ja laiuse reguleerimine
3.7.4.1 Juhtimine menüü Single Functions (Üksikkonveieri funktsioonid) abil
Infot trükiplaatide konveieri juhtimise ja menüü Single Functions (Üksikkonveieri funktsioonid)
kohta võib leida onlain-abisüsteemist.
3.7.4.2 Automaatne laiuse reguleerimine
Käsu vastuvõtmisel seatakse konveieri lindid soovitud laiusele. Kaksikkonveieri korral saab kasu-
tada erinevaid laiusi.
Konveieriradade laiuse muutmise üksikasju vt onlain-abisüsteemist.
3.7.5 Tehnilised andmed
3.7.5.1 Ühe lindiga trükiplaatide konveieri tehnilised andmed
3
Konveieri statsionaarne pool Vasak- või parem pool
Trükiplaadi formaadid
Maksimaalsed mõõdud (pikkus x laius)
a
Standardne (pikkus x laius)
"Laia plaadi" konfiguratsioon
Konveieri laiuse 21 konfiguratsiooni
"Pika plaadi" optsioon
b
"Pika plaadi" optsioon ja
"Laia plaadi" konfiguratsioon
685 x 610 mm²
50 x 50 mm² kuni 450 x 460 mm²
c
50 x 50 mm² kuni 450 x 508 mm²
c
50 x 50 mm² kuni 450 x 533 mm²
c
50 x 80 mm² kuni 610 x 460 mm²
c
50 x 80 mm² kuni 610 x 508 mm²
c
Trükiplaadi paksus
Standardne 0,3 mm kuni 4,5 mm ± 0,2 mm
(paksemad trükiplaadid eritellimusel)
Trükiplaadi kooldumine Vt jaotis 3.7.7
, lk 151
Trükiplaadi kaal max. 3 kg
