3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria 3.8 Vision syst em (Tehisnägemissüsteem) Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 156 3.8.2.3 IC- ja FC-kaamera asukohad X2 masinal 3 Joon. 3.8 - …
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.8 Vision system (Tehisnägemissüsteem)
155

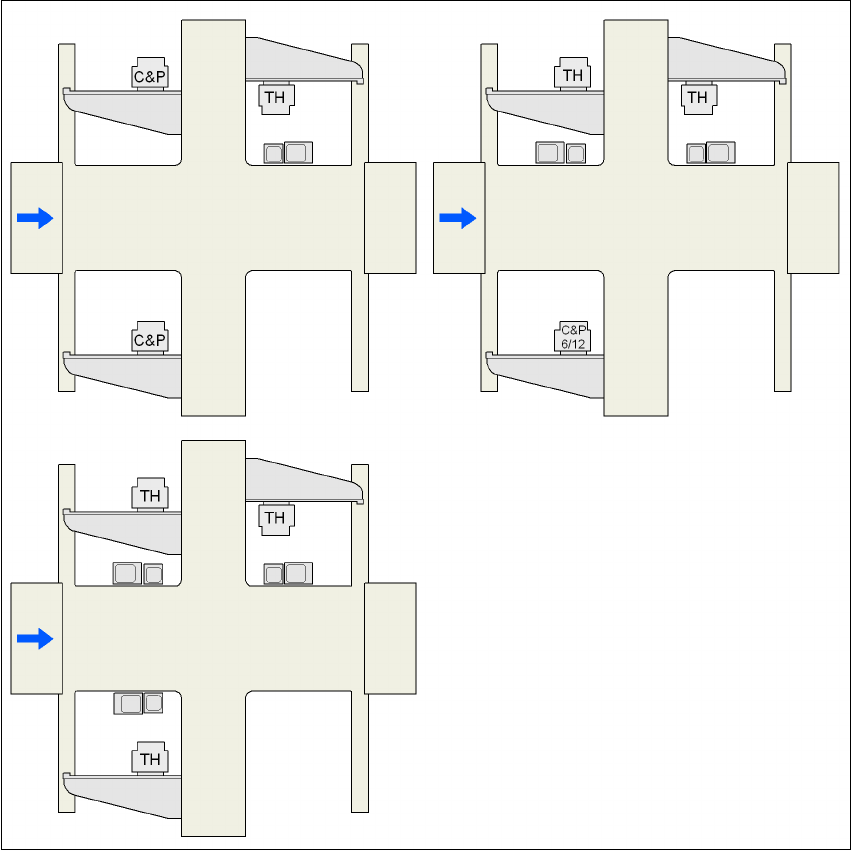

3.8.2.2 IC- ja FC-kaamera asukohad X3 masinal
3
Joon. 3.8 - 2 IC- ja FC-kaamera asukohad X3 masinal
C&P C&P20A või C&P12 või C&P6
C&P6/12 6-segmendiline Collect&Place tööpea või 12-segmendiline Collect&Place
tööpea
TH TwinHead
25 FC-kaamera, tüüp 25
33 IC-kaamera, tüüp 33
P1, P3, P4 Portaal 1, portaal 3, portaal 4
33 või 25
25 ja 33
25 ja 33 33 ja 25 25 ja 33
33 või 25
P3 P3
P4
P4
P1
P1
P4
P3
P1
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.8 Vision system (Tehisnägemissüsteem) Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
156

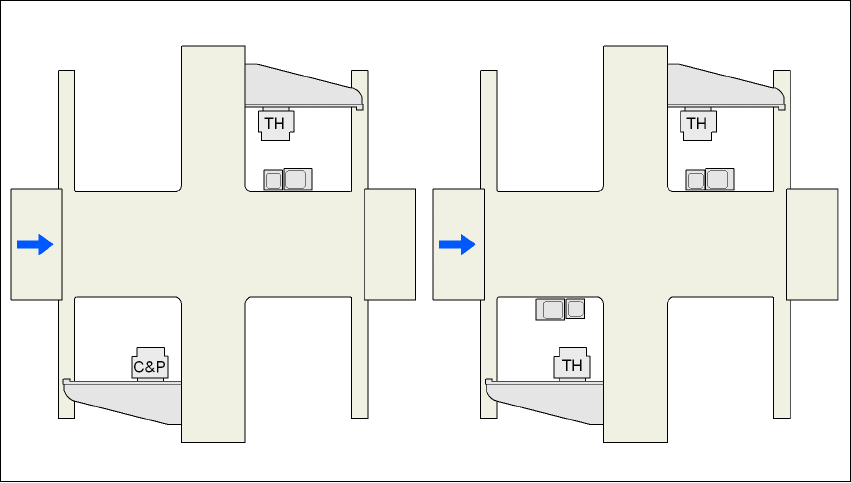

3.8.2.3 IC- ja FC-kaamera asukohad X2 masinal
3
Joon. 3.8 - 3 IC- ja FC-kaamera asukohad X2 masinal
C&P C&P20A või C&P12 või C&P6
C&P6/12 6-segmendiline Collect&Place tööpea või 12-segmendiline Collect&Place
tööpea
TH TwinHead
25 FC-kaamera, tüüp 25
33 IC-kaamera, tüüp 33
P1, P3 Portaal 1, portaal 3
25 ja 33
33 ja 25
25 ja 33
P3 P3
P1
P1
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.8 Vision system (Tehisnägemissüsteem)
157
3.8.3 C&P komponentide kaamera, tüüp 23, 6 x 6, digitaalne
3.8.3.1 Ehitus
3
Joon. 3.8 - 4 C&P komponentide kaamera, tüüp 23, 6 x 6, digitaalne
3
(1) Komponentide kaamera optika ja valgustus
(2) Kaamera võimendi
(3) Valgustuse reguleerimine
3.8.3.2 Tehnilised andmed
3
Komponentide mõõdud 0,18 x 0,18 mm² kuni 6 x 6 mm²
Komponentide tüübid 01005 kuni 6 x 6 mm²
Väljaviikude min. samm 0,25 mm
Väljaviikude min. laius 0,1 mm
Väljaviikkontaktide min. samm 0,4 mm
Väljaviikkontaktide min. läbimõõt 0,2 mm
Vaateväli 8,4 x 8,4 mm²
Valgustusmeetod Eestvalgustus (5 programmeeritavat nivood)
