3.8.3 C&P komponentide kaamera, tüüp 23, 6 x 6, digitaalne
3.8.3.1 Ehitus
3

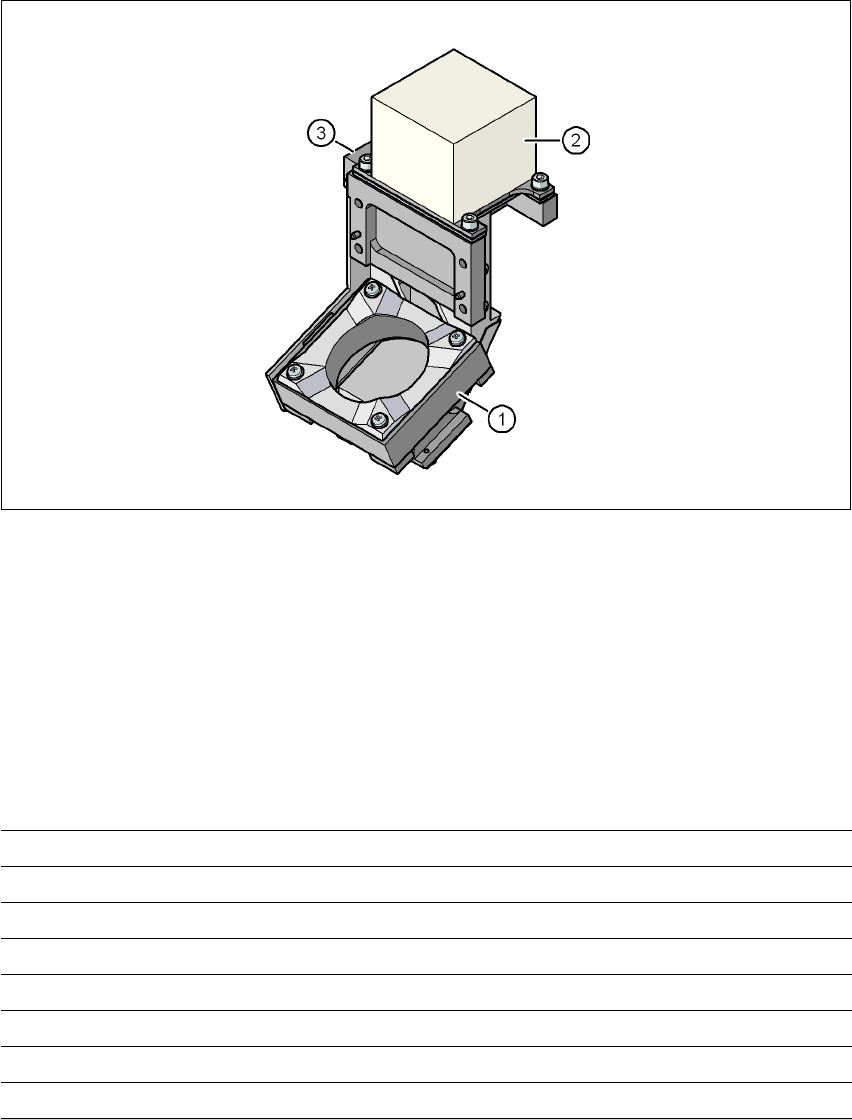

Joon. 3.8 - 4 C&P komponentide kaamera, tüüp 23, 6 x 6, digitaalne
3
(1) Komponentide kaamera optika ja valgustus
(2) Kaamera võimendi
(3) Valgustuse reguleerimine
3.8.3.2 Tehnilised andmed
3
Komponentide mõõdud 0,18 x 0,18 mm² kuni 6 x 6 mm²
Komponentide tüübid 01005 kuni 6 x 6 mm²
Väljaviikude min. samm 0,25 mm
Väljaviikude min. laius 0,1 mm
Väljaviikkontaktide min. samm 0,4 mm
Väljaviikkontaktide min. läbimõõt 0,2 mm
Vaateväli 8,4 x 8,4 mm²
Valgustusmeetod Eestvalgustus (5 programmeeritavat nivood)
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.8 Vision system (Tehisnägemissüsteem) Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
158
3.8.4 C&P komponentide kaamera, tüüp 28, 18 x 18, digitaalne
3.8.4.1 Ehitus
3
Joon. 3.8 - 5 C&P komponentide kaamera, tüüp 28, 18 x 18, digitaalne
3
(1) Komponentide kaamera optika ja valgustus
(2) Kaamera võimendi
(3) Valgustuse reguleerimine
3.8.4.2 Tehnilised andmed
3
Komponentide mõõdud 0,5 x 0,5 mm² kuni 18,7 x 18,7 mm²
Komponentide tüübid 0402 kuni PLCC44 k.a. BGA, µBGA, pöördkiibid, TSOP,
QFP, SO kuni SO32, DRAM
Väljaviikude min. samm 0,5 mm
Väljaviikude min. laius 0,2 mm
Väljaviikkontaktide min. samm 0,35 mm
Väljaviikkontaktide min. läbimõõt 0,2 mm
Vaateväli 24,5 x 24,5 mm²
Valgustusmeetod Eestvalgustus (5 programmeeritavat nivood)
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.8 Vision system (Tehisnägemissüsteem)
159
3.8.5 C&P komponentide kaamera, tüüp 29, 27 x 27, digitaalne
3.8.5.1 Ehitus
3
Joon. 3.8 - 6 C&P komponentide kaamera, tüüp 29, 27 x 27, digitaalne
(1) Komponentide kaamera optika ja valgustus
(2) Kaamera võimendi
(3) Valgustuse reguleerimine
3.8.5.2 Tehnilised andmed
3
Komponentide mõõdud 0,3 x 0,3 mm² kuni 27 x 27 mm²
Komponentide tüübid 0201 kuni 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
Väljaviikude min. samm 0,3 mm
Väljaviikude min. laius 0,15 mm
Väljaviikkontaktide min. samm 0,25 mm komponentidele < 18 x 18 mm²
0,35 mm komponentidele ≥ 18 x 18 mm²
Väljaviikkontaktide min. läbimõõt 0,14 mm komponentidele < 18 x 18 mm²
0,2 mm komponentidele ≥ 18 x 18 mm²
Vaateväli 32 x 32 mm²
Valgustusmeetod Eestvalgustus (5 programmeeritavat nivood)
