Kasutusjuhend SIPLA CE X-Seeria 3 Masina tehnilised andmed Tarkvarav ersiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.8 Vision sys tem (Tehisnägemissüstee m) 161 3.8.7 T rükiplaatide kaamera, t üüp 34, digit aalne 3.8.7.…
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.8 Vision system (Tehisnägemissüsteem) Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
160
3.8.6 Statsionaarne P&P komponentide kaamera, tüüp 33, 55 x 45, digitaalne
3.8.6.1 Ehitus
3

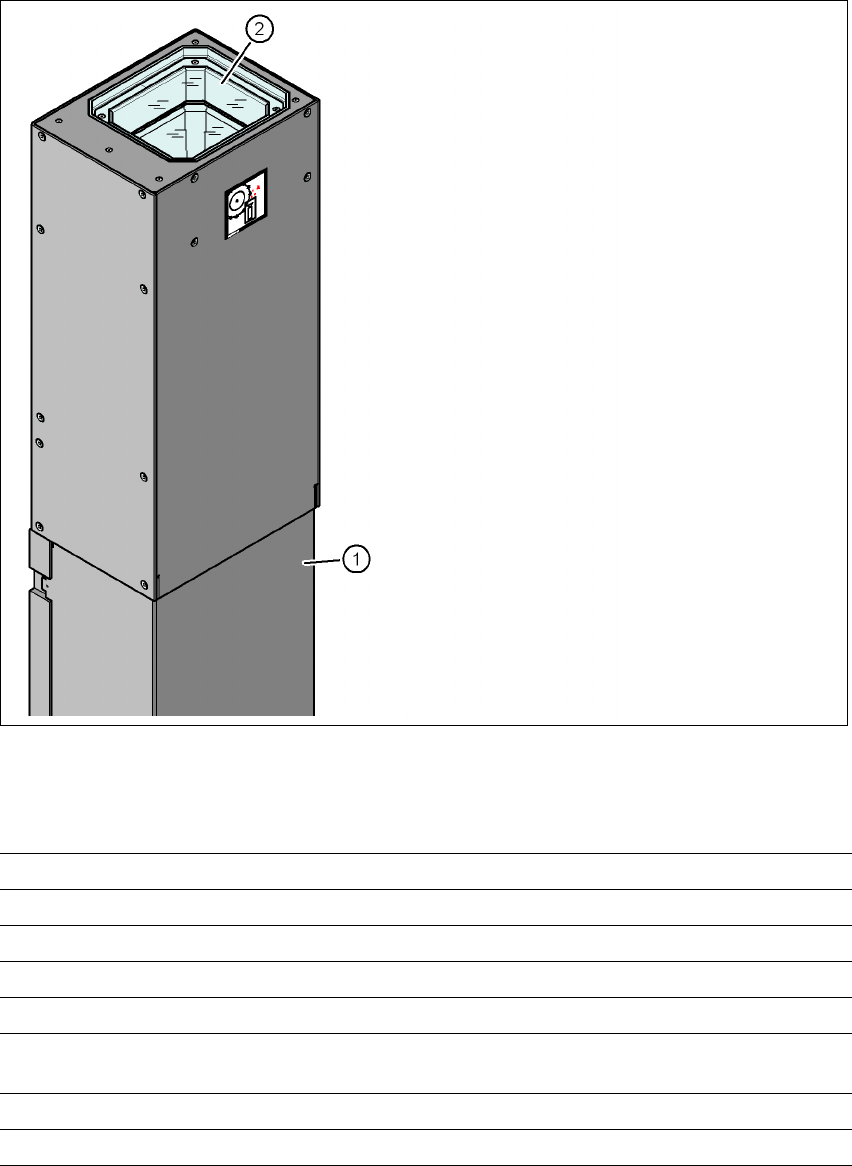

Joon. 3.8 - 7 Statsionaarse digitaalse P&P komponentide kaamera, tüüp 33, 55 x 45, ehitus
3.8.6.2 Tehnilised andmed
3
(1) Kaamera korpus koos kokkuehitatud
kaamera ja kaamera võimendiga
(2) Valgustit ja kaamera optikat kattev
klaasplaat
Komponentide mõõdud 0,5 x 0,5 mm² kuni 55 x 45 mm²
Komponentide tüübid 0402, MELF, SO, PLCC, QFP, elektrolüütkondensaatorid, BGA
Väljaviikude min. samm 0,3 mm
Väljaviikude min. laius 0,15 mm
Väljaviikkontaktide min. samm 0,35 mm
Väljaviikkontaktide min.
läbimõõt
0,2 mm
Vaateväli 65 x 50 mm²
Valgustusmeetod Eestvalgustus (6 programmeeritavat nivood)
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.8 Vision system (Tehisnägemissüsteem)
161
3.8.7 Trükiplaatide kaamera, tüüp 34, digitaalne
3.8.7.1 Ehitus
3

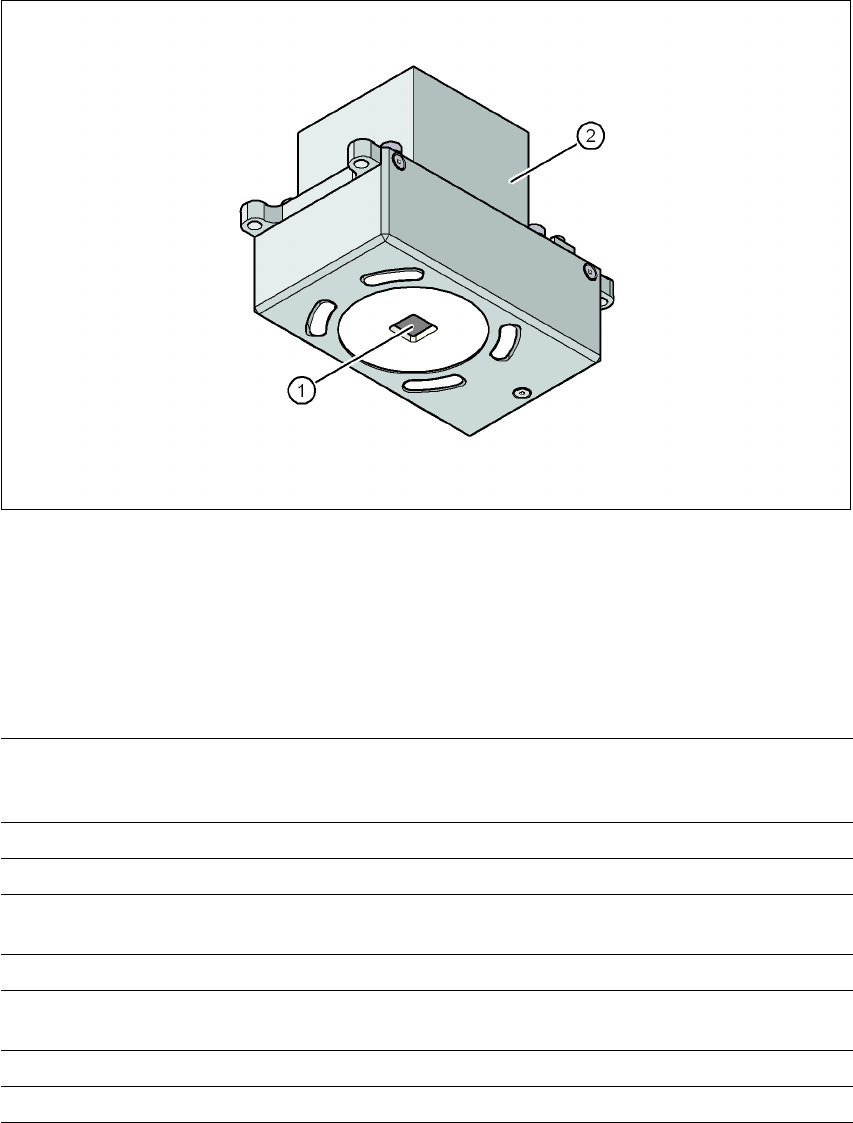

Joon. 3.8 - 8 Trükiplaatide kaamera, tüüp 34, digitaalne
(1) Trükiplaatide kaamera, optika ja valgustus
(2) Kaamera võimendi
3.8.7.2 Tehnilised andmed
3
Trükiplaadi koordinaatmärgid Kuni 3 (alamplaadid ja mitmikplaadid)
Kuni 6 pikkade plaatide lisaseadmega (täiendavaid trükiplaadi
koordinaatmärke saadakse optimeerimise teel).
Lokaalsed koordinaatmärgid Kuni 2 trükiplaadi kohta (võivad olla erinevat tüüpi)
Teegimälu Kuni 255 koordinaatmärgi tüüpi alampaneeli kohta
Kujutise analüüs Servatuvastusmeetod (üksikelementide põhjal) tugineb halls-
kaala väärtustele
Valgustusmeetod Eestvalgustus (3 programmeeritavat nivood)
Tuvastusaeg koordinaatmärgi /
halva koordinaatmärgi kohta
20 ms - 200 ms
Vaateväli 5,78 x 5,78 mm²
Kaugus fokaaltasandist 28 mm
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.8 Vision system (Tehisnägemissüsteem) Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
162
3.8.7.3 Koordinaatmärkide kohta kehtivad tingimused
3
3.8.7.4 Tinditäpi kriteerium
3
2 koordinaatmärgi järgi
3 koordinaatmärgi järgi
X-/Y-asukoht, pöördenurk, trükiplaadi keskmine kõverdumine
lisaks: nihkedeformatsioon, kõverdumine X- ja Y-suunas eraldi
Koordinaatmärkide kujud Sünteesitud koordinaatmärgid: ring, rist, ruut, ristkülik, romb,
rõngas, kontuurruut ja kontuurristkülik, topeltristid
(suvalise kujuga)
Koordinaatmärgi pind
Vask
Tina
Oksüdeerimata ja tinakindel
Kaardunud ≤ 1/10 elemendi laiusest, mõlemad omavad head
kontrastsust tausta suhtes
Sünteesitud koordinaatmärkide mõõdud
Min. X/Y-mõõt ringi ja ruudu korral:
Min. X/Y-mõõt rõnga ja kontuurruudu korral:
Min. X/Y-mõõt risti korral:
Min. X/Y-mõõt topeltristi korral:
Min. X/Y-mõõt rombi korral:
Min. kontuurjoone laius rõnga ja kontuurruudu korral:
Min. joone laius risti ja topeltristi korral:
Max. X/Y-mõõdud kõigi koordinaatmärkide korral:
Max. joone laius risti, topeltristi korral:
Miinushälbed (reeglina):
Plusshälbed (reeglina):
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2% nominaalmõõdust
20% nominaalmõõdust
Mustrite mõõdud
Min. mõõt
Max. mõõt
0,5 mm
3 mm
Koordinaatmärgi ümbrus Vaba pind tugi-koordinaatmärgi ümber pole vajalik, kui otsingu-
piirkonnas puuduvad samasuguse kujuga koordinaatmärgid.
Meetodid - Sünteesitud koordinaatmärkide tuvastamismeetod
- Keskmine hallskaala väärtus
- Histogrammi meetod
- Malltuvastus
Koordinaatmärkide/struktuuri-
de kujud ja suurused
Sünteesitud koordinaat-
märkide jaoks
Muude meetodite jaoks
Sünteesitud koordinaatmärkide korral vt jaotis 3.8.7.3
Koordi-
naatmärkide kohta kehtivad tingimused,lk 162.
min. 0,3 mm
max. 5 mm
Maski materjal Hea katvusega
Tuvastusaeg Sõltuvalt meetodist 20 ms - 0,2 s
