3.9.1.5 SIPLACE X-seeria lintsööturmoodulite konstruktsioon
Kahel järgneval joonisel on näidatud X-seeria sööturimoodulite konstruktsioon 8 mm lintsöötur-
mooduli näite põhjal.
3

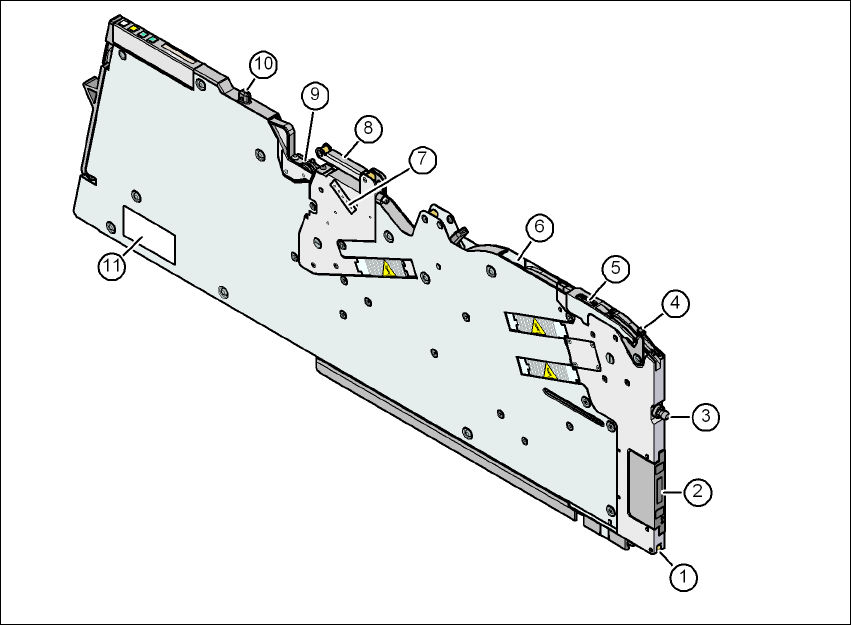

Joon. 3.9 - 1 8 mm X lintsööturmoodul - eestvaade
(1) Lukustusrull (komponentide laua lukustuslink lukustab sööturimooduli lõppasendisse lukus-
tusrulli abil).
(2) EDIF (energia- ja andmesideliides)
(3) "Eesmine" tsentreeriv tihvt
(4) Hoob komponentide haaramisakna tõstmiseks, mis võimaldab komponentide linti kerida ja
eemaldada
(5) Haaramisaken
(6) Lindi juhikukanali väljundava
(7) Kattefooliumi pingutuse seadmine
(8) Kattefooliumi nookur
(9) Kattefooliumi pressrattad
(10) "Tagumine" tsentreeriv tihvt
(11) Andmeplaat
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid
167
3
Joon. 3.9 - 2 8 mm X-lintsöötur - tagantvaade
(1) Lindi juhikukanali sisendava koos lindivedruga
(2) Pööratav kaas kattefooliumi karbil
(3) Sisseehitatud tera kattefooliumi lõikamiseks
(4) Eemaldamiskäepide, rakendatud olekus
(5) Operaatori paneel
(6) Ajamimootor kattefooliumi pressimisseadme jaoks
(7) Ajamimootorid lindikonveieri jaoks
(8) Pöördklapp komponentide eemaldamiseks
(9) Eesmise liuguri juhik
(10) Tagumise liuguri juhik
(11) Haaramispositsiooni graafiline esitus sõltuvalt komponendi suurusest
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
168
3.9.2 SIPLACE X-seeria sööturimoodulite tehnilised andmed
Järgnevatel lehekülgedel on toodud X-sööturimoodulite joonised ja tehnilised andmed.
3.9.2.1 8 mm X lintsööturmoodul
3
Joon. 3.9 - 3 8 mm X lintsööturmoodul
3
8 mm X lintsööturmoodul Tootenumber 00141270-xx
8 mm X lintsööturmoodul koos jätkamisanduriga Tootenumber 00141290-xx
Laius 10,8 mm
Sööturimooduli poolt täidetavate kohtade arv 1
Konveieri sammu pikkus 1 mm / 2 mm / 4 mm / 8 mm
Komponentide lindi vahetusaeg < 45 s
Eelseatud sööturimooduli vahetusaeg masinal ≤ 8 s
