Kasutusjuhend SIPLA CE X-Seeria 3 Masina tehnilised andmed Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 3.9 SI PLAC E X-seeria ko mponentide käru X-sööt urimoodulid 171 3.9.2.4 24 mm X lintsöötur m oodul 3 Jo…
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
170
3.9.2.3 16 mm X lintsööturmoodul
3
Joon. 3.9 - 5 Lintsöötur 16 mm X
3
16 mm X lintsööturmoodul Tootenumber 00141272-xx
16 mm X lintsööturmoodul koos jätkamisanduriga Tootenumber 00141292-xx
Laius 34,4 mm
Sööturimooduli poolt täidetavate kohtade arv 3
Konveieri sammu pikkus Konveieri samm 4 mm kuni 20 mm inkre-
mendiga 4 mm
Komponentide lindi vahetusaeg < 45 s
Eelseatud sööturimooduli vahetusaeg masinal ≤ 8 s
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid
171
3.9.2.4 24 mm X lintsööturmoodul
3

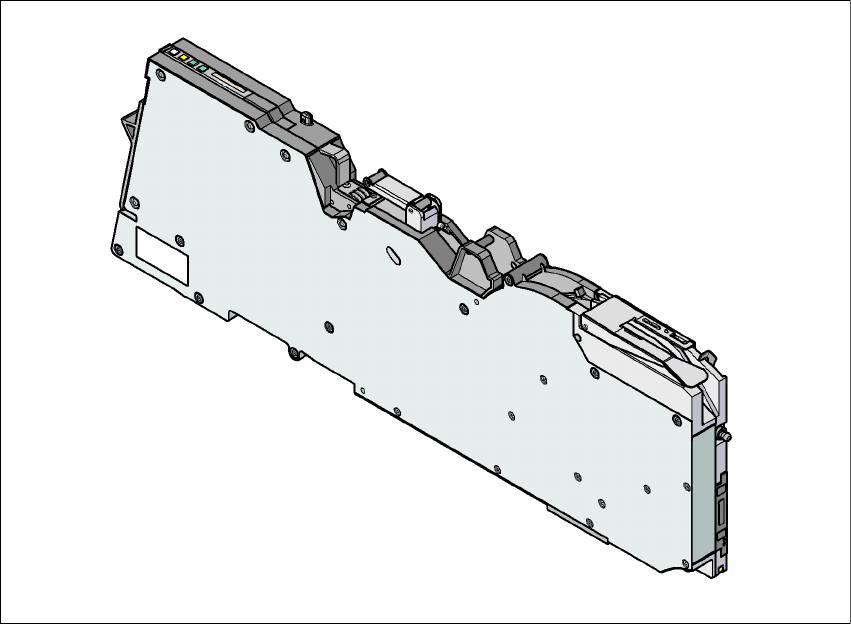

Joon. 3.9 - 6 24 mm X lintsööturmoodul
3
3
3
24 mm X lintsööturmoodul Tootenumber 00141273-xx
24 mm X lintsööturmoodul koos jätkamisanduriga Tootenumber 00141293-xx
Laius 34,4 mm
Sööturimooduli poolt täidetavate kohtade arv 3
Konveieri sammu pikkus Konveieri samm 4 mm kuni 32 mm inkre-
mendiga 4 mm
Komponentide lindi vahetusaeg < 45 s
Eelseatud sööturimooduli vahetusaeg masinal ≤ 8 s
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
172
3.9.2.5 32 mm X lintsööturmoodul
3
Joon. 3.9 - 7 32 mm X lintsööturmoodul
3
3
32 mm X lintsööturmoodul Tootenumber 00141274-xx
32 mm X lintsööturmoodul koos jätkamisanduriga Tootenumber 00141294-xx
Laius 46,2 mm
Sööturimooduli poolt täidetavate kohtade arv 4
Konveieri sammu pikkus Konveieri samm 4 mm kuni 40 mm inkre-
mendiga 4 mm
Komponentide lindi vahetusaeg < 45 s
Eelseatud sööturimooduli vahetusaeg masinal ≤ 8 s
