Kasutusjuhend SIPLA CE X-Seeria 3 Masina tehnilised andmed Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 3.9 SI PLAC E X-seeria ko mponentide käru X-sööt urimoodulid 175 3.9.2.8 72 mm X-lint sööturmoodul 3 Joo…
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
174
3.9.2.7 56 mm X-lintsööturmoodul
3
Joon. 3.9 - 9 56 mm X lintsööturmoodul
3
3
3
56 mm X lintsööturmoodul Tootenumber 00141276-xx
56 mm X lintsööturmoodul koos jätkamisanduriga Tootenumber 00141296-xx
Laius 69,8 mm
Sööturimooduli poolt täidetavate kohtade arv 6
Konveieri sammu pikkus Konveieri samm 4 mm kuni 64 mm inkre-
mendiga 4 mm
Komponentide lindi vahetusaeg < 45 s
Eelseatud sööturimooduli vahetusaeg masinal ≤ 8 s
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid
175
3.9.2.8 72 mm X-lintsööturmoodul
3

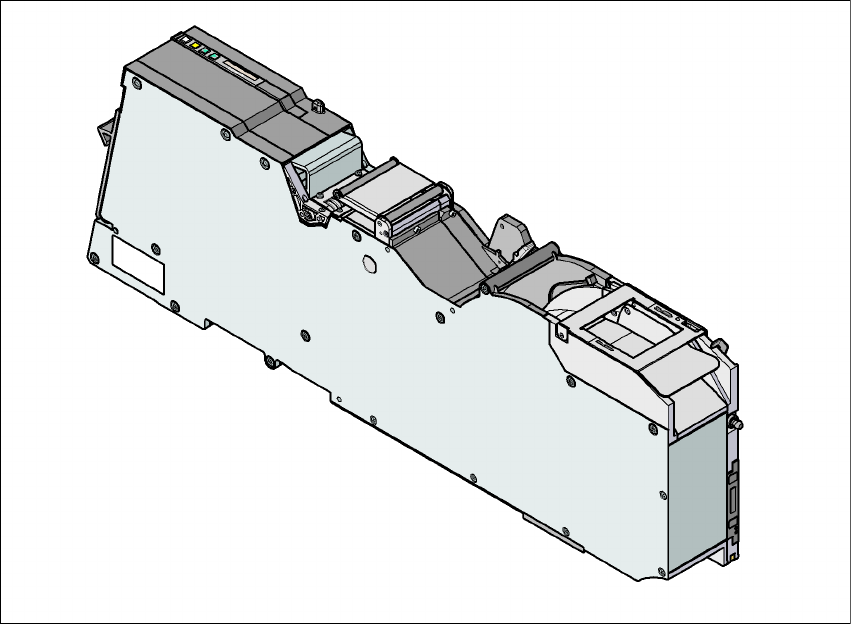

Joon. 3.9 - 10 72 mm X lintsööturmoodul
3
3
3
72 mm X lintsööturmoodul Tootenumber 00141277-xx
72 mm X lintsööturmoodul koos jätkamisanduriga Tootenumber 00141297-xx
Laius 81,6 mm
Sööturimooduli poolt täidetavate kohtade arv 7
Konveieri sammu pikkus Konveieri samm 4 mm kuni 80 mm inkre-
mendiga 4 mm
Komponentide lindi vahetusaeg < 45 s
Eelseatud sööturimooduli vahetusaeg masinal ≤ 8 s
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
176
3.9.2.9 88 mm X-lintsööturmoodul
3
Joon. 3.9 - 11 88 mm X lintsööturmoodul
3
3
3
88 mm X lintsööturmoodul Tootenumber 00141278-xx
88 mm X lintsööturmoodul koos jätkamisanduriga Tootenumber 00141298-xx
Laius 105,2 mm
Sööturimooduli poolt täidetavate kohtade arv 9
Konveieri sammu pikkus Konveieri samm 4 mm kuni 96 mm inkre-
mendiga 4 mm
Komponentide lindi vahetusaeg < 45 s
Eelseatud sööturimooduli vahetusaeg masinal ≤ 8 s
