Kasutusjuhend SIPLA CE X-Seeria 3 Masina tehnilised andmed Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 3.9 SI PLAC E X-seeria ko mponentide käru X-sööt urimoodulid 177 3.9.3 X lineaar ne siss ekastes eade (L…
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
176
3.9.2.9 88 mm X-lintsööturmoodul
3
Joon. 3.9 - 11 88 mm X lintsööturmoodul
3
3
3
88 mm X lintsööturmoodul Tootenumber 00141278-xx
88 mm X lintsööturmoodul koos jätkamisanduriga Tootenumber 00141298-xx
Laius 105,2 mm
Sööturimooduli poolt täidetavate kohtade arv 9
Konveieri sammu pikkus Konveieri samm 4 mm kuni 96 mm inkre-
mendiga 4 mm
Komponentide lindi vahetusaeg < 45 s
Eelseatud sööturimooduli vahetusaeg masinal ≤ 8 s
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid
177
3.9.3 X lineaarne sissekasteseade (LDU X)
Tootenumber 00117011-xx Lineaarne sissekastemoodul räbusti jaoks / LDU-X
Sissekasteplaatide tootenumbreid vt jaotis 3.9.3.3
, lk 179
3

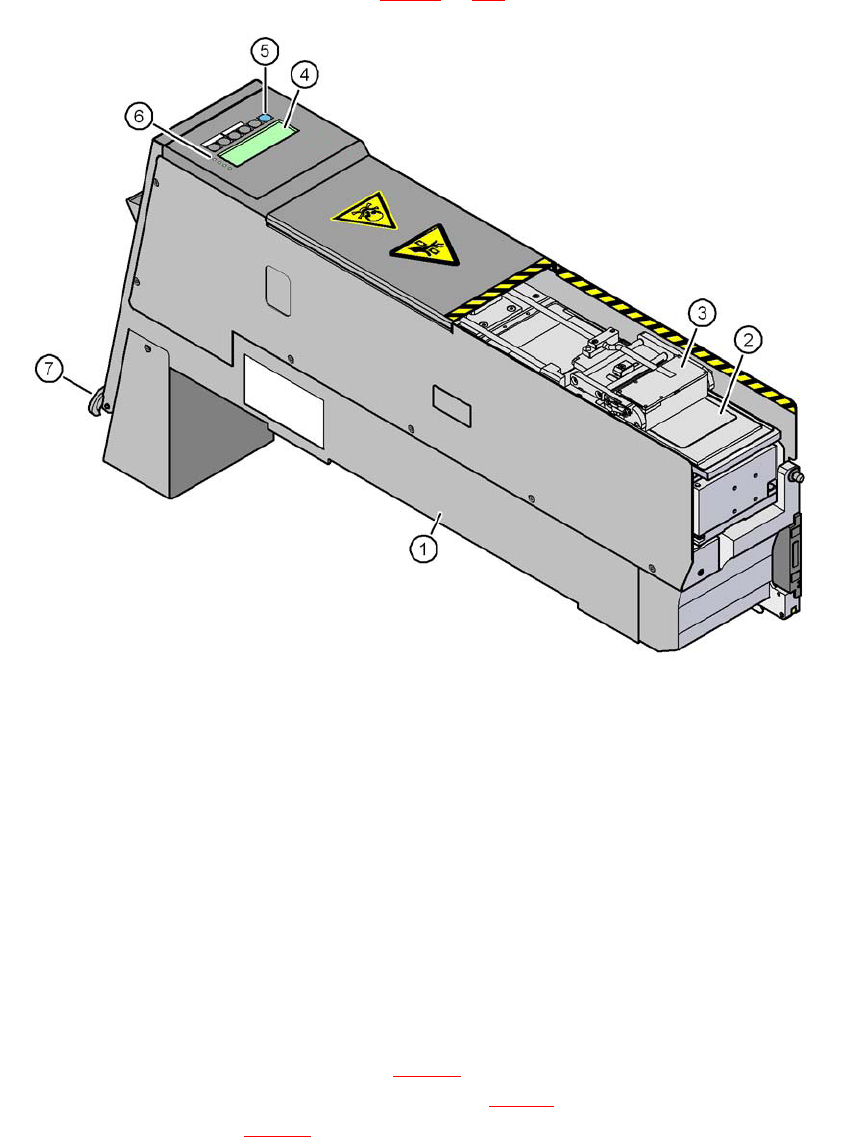

Joon. 3.9 - 12 Linear Dipping Unit (LDU X) (Lineaarne sissekasteseade)
(1) LDU X
(2) Sissekasteplaat
(3) Räbusti anum
(4) Näidik (4 rida, igas reas 20 tähemärki)
(5) Operaatori paneel 6 kilenupuga
(6) Olekunäidikute LED
(7) AVARIISEISKAMISE nupp
3.9.3.1 Kirjeldus
Lineaarset sissekasteseadet X (pos. 1 joon. 3.9 - 12) kasutatakse pöördkiipide ja CSP-kompo-
nentide katmiseks räbustiga. Räbustianum (pos. 3 joon. 3.9 - 12
) libiseb lineaarliikumisega üle sis-
sekasteplaadi (pos. 2 joon. 3.9 - 12
) ning kannab räbustit määratud paksusega sissekasteplaadi
süvendisse. Komponendi niisutamise parameetrid räbustiga määratakse SIPLACE Pro poolt. Pä-
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
178
rast komponendi niisutamist uuendatakse räbustikihti. Selline järjestus tagab komponentide püsi-
vad töötlustingimused.
Toimingute individuaalmenüüd ja tööparameetrid kuvatakse näidikul (pos. 4 joon. 3.9 - 12
, lk 177).
Menüüde valimiseks või parameetrite muutmiseks ja salvestamiseks kasutatakse operaatoripa-
neelil asuvaid nuppe (pos. 5 joon. 3.9 - 12
, lk 177). Näidiku 4 LEDi (pos. 6 joon. 3.9 - 12, lk 177)
näitavad LDU-X-i olekut. LDU-X lülitub kohe pärast AVARIISEISKAMISNUPU (pos. 7 joon. 3.9 -
12, lk 177) vajutamist välja.
LDU X sobib järgmistele ladumispeadele:
6-segmendiline Collect&Place tööpea
12-segmendiline Collect&Place tööpea
TwinHead 3
Seadistamisel loetakse LDU-X-i sõltumatuks sööturimooduli tüübiks. Sööturit saab paigaldada ai-
nult SIPLACE X seeria komponentide kärule. Soojendusfunktsioon võimaldab muuta räbusti vis-
koossust. LDU-X võib töötada testimise eesmärgil väljaspool masinaid, kasutades X-
sööturimoodulite (vt jaotis 3.9.5
, lk 183) energia- ja andmesideliideseid .
3.9.3.2 Tehnilised andmed
Täpsemaid tehnilisi andmeid ja üksikasju võib leida "SIPLACE LDU-X" kasutusjuhendist.
Hõivatud 8mm asukohti SIPLACE X-seeria CO
kärul
9
Komponendi suurus max. 55 x 55 mm² sõltuvalt ladumispea tüü-
bist;
max. 45 x 45 mm² TwinHead'i korral
Muudetav räbustikihi paksus 15 - 260 μm
Kihi paksuse tolerants ± 5 μm ... ± 10 µm
Räbusti pealekandmise aeg sissekasteplaadile > 3 s
Komponendi sissekaste aeg muudetav tarkvara abil
Räbusti Indium TACFlux 010 / 013
Kester TSF-6502 / 6522
Alphametals OM338 / OM338PT
Almit BM1 RMA
Cookson WS 3018lv jtl.
