3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria 3.9 SIPLACE X-seeria komponentide käru X-sööt urimoodu lid Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 180 3.9.4.1 Sööturi mooduli adapter X- seerial…
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid
179
3.9.3.3 Sissekasteplaadid määratud räbustikihi paksuse saamiseks
3.9.4 X-seeria sööturimooduli adapter
Tootenumber 00141305-xx Adapter X-seeria sööturimoodulitele
Tootenumber 00141308-xx Adapterplaat praagikonveierile
Tootenumber 00141310-xx Adapterplaat Siemensi siltide paigaldusmoodulile
3
X-lindimoodulite valik on laienenud vibreerivate kassettsööturite, siltide paigaldusmoodulite ja
praagikonveieritega. Vibreerivate S-kassettsööturite, siltide paigaldusmoodulite ja praagikonveie-
rite kasutamiseks koos X-seeria komponentide kärudega tuleb kasutada adapterit. Enam pole
vaja vahetada komponentide käru X-seeria dokkimisseadet HF-seeria vastu, kui soovite masina-
tel kasutada vibreerivaid S-kassettsöötureid, siltide paigaldusmooduleid ja praagikonveiereid.
Adapter täidab nii elektroonilisi kui ka mehhaanilisi funktsioone: ta teisendab S-sööturi andmesi-
designaalid vastavaks laiendatud X-seeria protokollile. Teostatakse ka lisafunktsioone, nagu nt
sööturimooduli identifitseerimist.
MÄRKUS 3
Vibreerivaid S-kassettsöötureid, siltide paigaldusmooduleid ja praagikonveiereid ei saa paigal-
dada komponentide kärudele, kui neil on tööpiirkonnas 20-segmendiline Collect&Place tööpea.
Sissekasteplaadi sügavus Tootenumber
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
220 μm 00117032-xx
230 μm 00117033-xx
280 μm 00117034-xx
360 μm 00117036-xx
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
180
3.9.4.1 Sööturimooduli adapter X-seeriale koos siltide paigaldusmooduliga
3

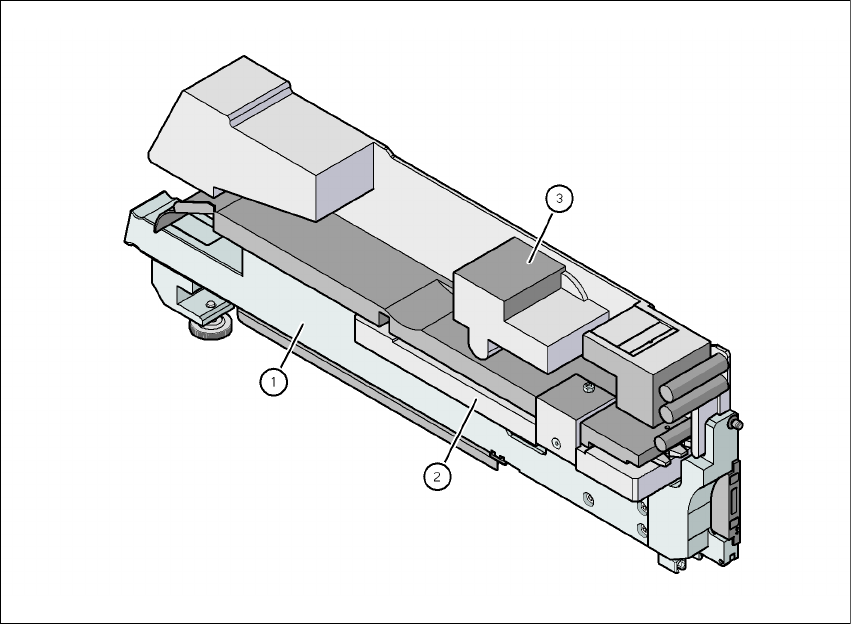

Joon. 3.9 - 13 Sööturimooduli adapter X-seeriale koos siltide paigaldusmooduliga
(1) Adapter X-seeria sööturimoodulitele (00141305-xx)
(2) Adapterplaat Siemensi siltide paigaldusmoodulile (00141310-xx)
(3) Siltide paigaldusmoodul
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid
181
3.9.4.2 Sööturimooduli adapter X-seeriale koos vibreeriva kassettsööturiga
MÄRKUS 3
Adapterplaat tarnitakse põhivarustuses koos adapteriga X-seeria sööturimoodulitele:
– Adapterplaati tuleb kasutada komponentide kõrguseni kuni 16,5 mm.
– Komponente kõrgusega 16,5 mm kuni 25 mm töödeldakse ilma adapterplaadita.
3

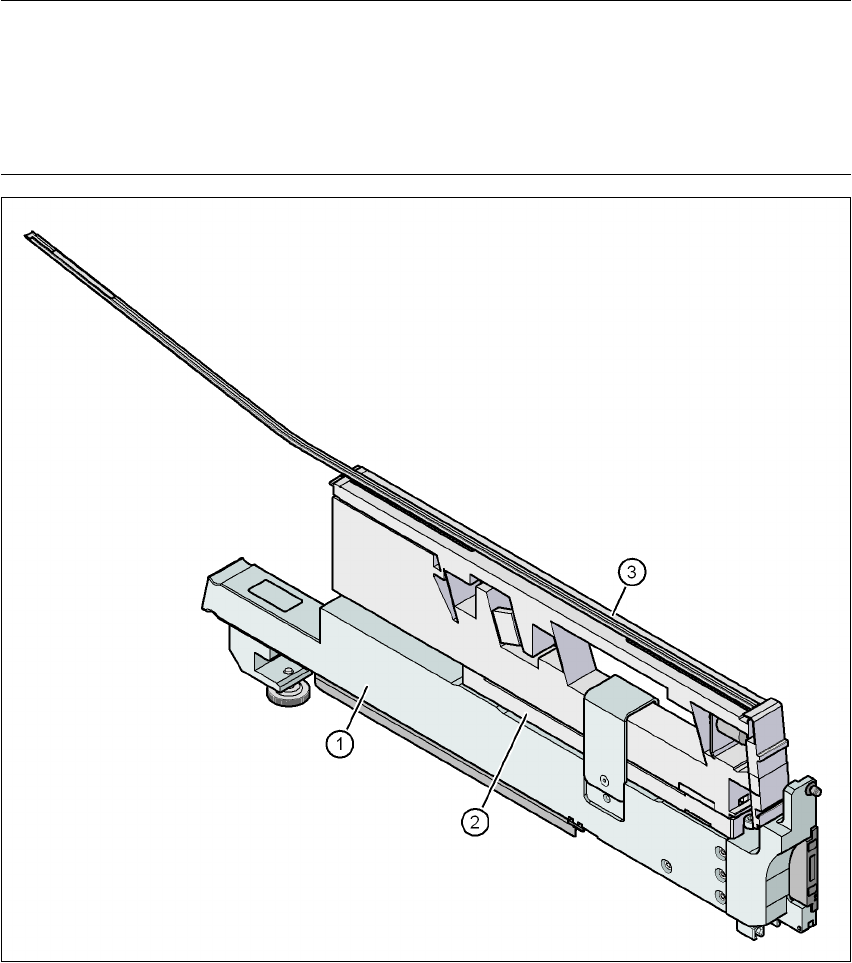

Joon. 3.9 - 14 Sööturimooduli adapter X-seeriale koos vibreeriva kassettsööturiga
(1) Adapter X-seeria sööturimoodulitele (00141305-xx)
(2) Adapterplaat 16,5 mm (tarnekomplektis)
(3) Vibreeriv kassettsöötur (Linear vibratory feeder)
