Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid
185
3.9.6 Waffle-Pack-Tray kandja SIPLACE X-seeria komponentide kärule
Tootenumber 00141285-xx Waffle-Pack-Tray kandja, X-seeria
3

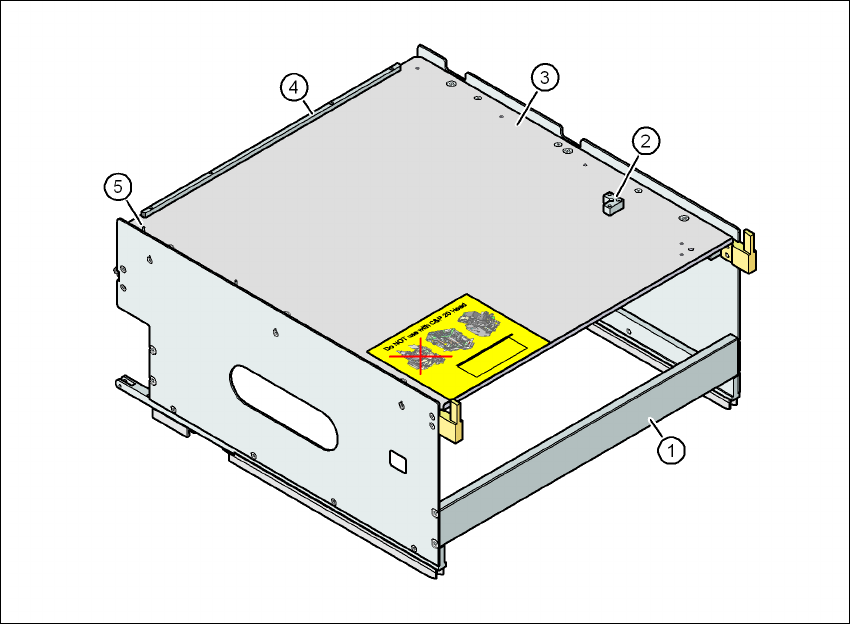

Joon. 3.9 - 17 Waffle-Pack-Tray kandja
(1) Waffle-Pack-Tray kandja SIPLACE X-seeriale
(2) Kinnitusklamber teise JEDEC Waffle-Pack-Tray jaoks
(3) Waffle-Pack-Tray kandja
(4) Tõkestusvardad JEDEC Waffle-Pack-Tray jaoks
(5) Seadetihvt - nullpunkt JEDEC Waffle-Pack-Tray jaoks
3
Üksikult paigaldatavad JEDEC Waffle-Pack-Tray'd või Waffle-Pack magasinid võib kinnitada
Waffle-Pack-Tray kandja külge magnetite abil. Kahe JEDEC Waffle-Pack-Tray' paigaldamisel
peate need kinnitama lukustus ja kinnitusrööbastega (nii, nagu Waffle-Pack-Tray kandja MTC kor-
ral).
Toode: Tootenumber:
Magnet 00316593-xx
Lukustus- ja kinnitusrööbas JEDEC Tray'de jaoks 00372615-xx
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
186
3.9.6.1 Tehnilised andmed
3
3.9.6.2 Waffle-Pack-Tray'de arv tsooni ja masina kohta
3.9.6.3 Waffle-Pack-Tray kandja kasutamine koos X-seeria komponentide käruga
→ Asetage kandja kaks eesmist liuguri juhikut (pos. 1, joon. 3.9 - 18, lk 187) paigaldusabinõule
(pos. 6,joon. 3.9 - 18
, lk 187).
→ Lükake hoidja mööda juhikuprofiile (pos. 7 joon. 3.9 - 18
, lk 187) ettepoole. Kandja libiseb oma
eesmisel (pos. 1) ja tagumisel juhiku liuguril (pos. 2 joon. 3.9 - 18
, lk 187) mööda juhikuprofiile.
→ Lükake hoidjat ettevaatlikult edasi, kuni kaks "eesmist" tsentreerivat tihvti (pos. 4 joon. 3.9 - 18
,
lk 187
) sattuvad tsentreerimisavadesse (pos. 10 joon. 3.9 - 18, lk 187).
→ Jälgige hoidjal asuvat kaht "tagumist" tsentreerivat tihvti (pos. 3 joon. 3.9 - 18
, lk 187). Need
peavad libisema kergesti tsentreeriva ava süvenditesse (pos. 8 joon. 3.9 - 18
, lk 187).
→ Kui kandja on lõppasendis, siis fikseerivad lukustussakid (pos. 9 joon. 3.9 - 18
, lk 187) kandjal
asuvad lukustusrullid (pos. 5).
3
Waffle-Pack-Tray kandjat saab lukustada ja vabastada kasutajaliidese kaudu. Seetõttu on võima-
lik kandja vahetamine ladumisprotsessi käigus.
Mõõdud (pikkus x laius x kõrgus) 429 mm x 376 mm x 200 mm
Täidetavaid kohti komponentide laual 32 kohta
a
a) X-sööturmoodulid võib paigaldada ülejäänud 8 tsooni. Lukustus- ja kinnitusrööbaste kasutamisel vähenda-
vad küljel asuvad kinnitushoovad võimalike tsoonide arvu kuni 6-ni.
Positsioneerimisvalik X-seeria masinate korral Tsoonid 2 ja 4
Tarkvara
Jaama tarkvara SR.601.xx või hilisem
Programmeerimissüsteem SIPLACE Pro 3.0 või hilisem
Ladumispeade kasutatavus TwinHead, C&P6, C&P12
Ladumismasin Tsoon 2 Tsoon 4
X4 1 1
X3 2 1
X2 2 2
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.9 SIPLACE X-seeria komponentide käru X-sööturimoodulid
187
HOIATUS! 3
Pulbermetallkondensaatorite töötlemisel järgige jaotises 2.6.5.1, lk 85 toodud ohutusjuhiseid.
3

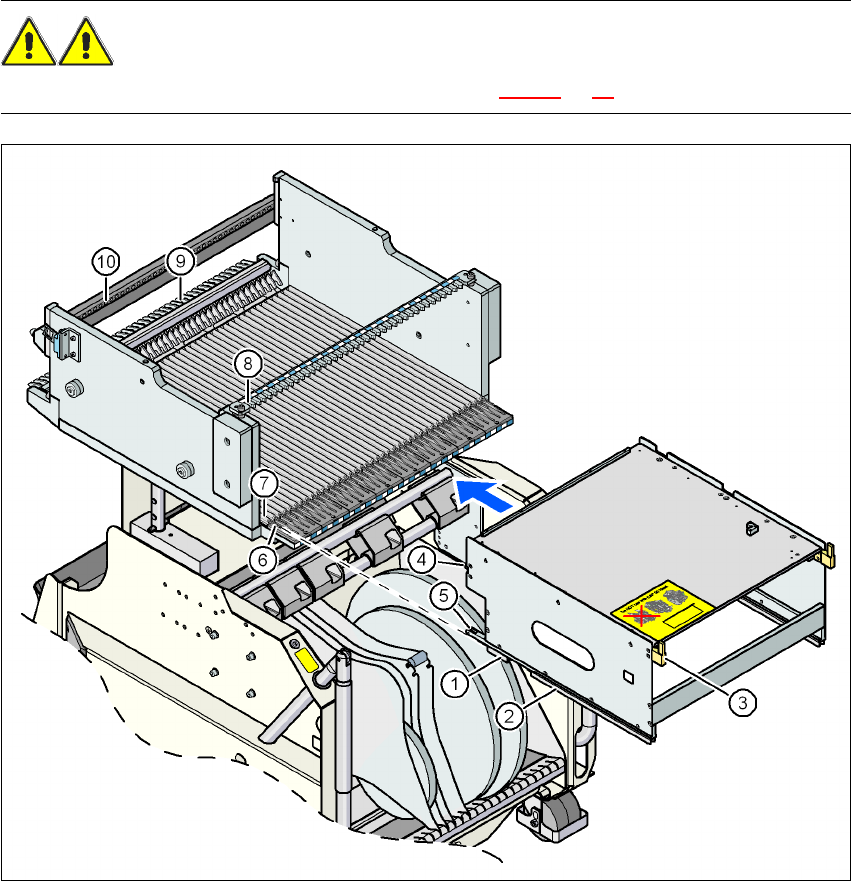

Joon. 3.9 - 18 Waffle-Pack-Tray kandja paigaldamine SIPLACE X-seeria komponentide kärule
(1) Eesmise liuguri juhik (6) Paigaldusabinõu
(2) Tagumise liuguri juhik (7) Liuguri varras (oomega-profiil)
(3) "Tagumine" tsentreeriv tihvt (8) Sisselõige tsentreerimisvardas "tagumise"
tsentreerimistihvti hoidmiseks
(4) "Eesmine" tsentreeriv tihvt (9) Lukustuslingid
(5) Lukustusrull (10) Tsentreerimisavad komponentide lauas "ees-
mise" tsentreerimistihvti hoidmiseks
