Sisukord Kasutusjuhend SIPLACE X-Seeria
07/2008 EE väljaanne
18
6.20.2.1 Põrandaalune konveier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 461
6.20.2.2 Horisontaalne/vertikaalne tõsteseade (horisontaalne/vertikaalne süstik) . . . . . . . 461
6.20.3 Tootlikkust suurendava tõsteseadme eelised . . . . . . . . . . . . . . . . . . . . . . . . . . . . 462
6.21 SIPLACE X-seeria Productivity Lane (XPL). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 464
6.21.1 Ohutustehnika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 464
6.21.2 Kirjeldus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 464
6.21.3 Trükiplaatide laiused . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 465
6.22 SIPLACE X-seeria Productivity Shuttle (XPS). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 466
6.22.1 Ohutustehnika . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 466
6.22.2 Kirjeldus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 467
6.23 Tehisnägemissüsteemi õpetusjaam . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 468
6.23.1 Kirjeldus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469
6.23.2 Eelised. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469
6.23.3 Milliseid komponentide kaameraid toetatakse?. . . . . . . . . . . . . . . . . . . . . . . . . . . 470
Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 471
Kasutusjuhend SIPLACE X-Seeria 1 Sissejuhatus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
19
1 Sissejuhatus
Käesolevas kasutusjuhendis on toodud juhised või antud viited ladumismasinate SIPLACE
®
X-seeria kasutamiseks ja seadistamiseks.
Iga peatüki päises on tarkavara väljaandmisaeg ja versiooni number, mille kohta on käesolev ka-
sutusjuhend rakendatav.
1

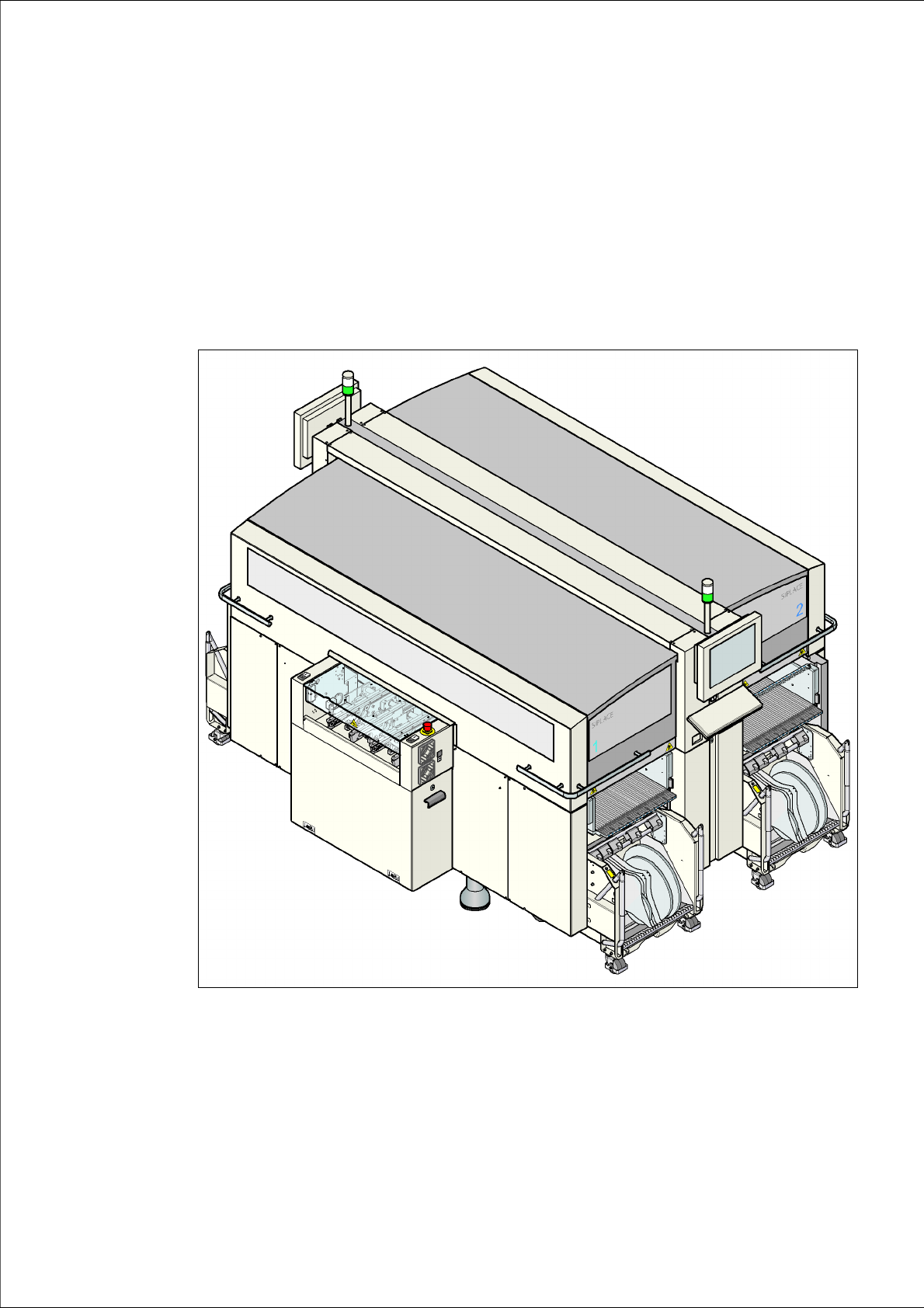

Joon. 1.0 - 1 SIPLACE X4 ladumismasin
1 Sissejuhatus Kasutusjuhend SIPLACE X-Seeria
1.1 Masina kirjeldus Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
20
1.1 Masina kirjeldus
SIPLACE X-seeria SMD-ladumismasinaid iseloomustab paindlik konfigureeritavus, suur ladumis-
kiirus ja maksimaalne täpsus. Masinatega saab suure kiirusega laduda väga erinevate mõõtude-
ga komponente alates tüübist 01005 kuni 125 x 10 mm².
Kasutatakse kaht ladumismeetodit:
– Collect&Place meetod Collect&Place tööpead kasutades: laduda saab komponente suuru-
sest 01005 kuni väikese väljaviigusammuga mikrolülitusteni;
– Pick&Place meetod SIPLACE TwinHead tööpead kasutades: laduda saab väikese väljavii-
gusammuga mikrolülitusi ja OSC komponente.
Ladumismasinad asuvad väände suhtes jäikadel ja vibratsiooni summutavatel valuterasest masi-
naraamidel. See tagab toodangu kõrge kvaliteedi ja väiksema kaskkonnasaastatuse töötajate
suhtes, sest rappumisest ja vibratsioonist tekkiv müra on viidud miinimumini.
X2 ladumismasinal on kaks portaali. X3 ladumismasinal on kolm portaali ja X4 masinal neli por-
taali. Igal portaalil on oma ladumispea. Neid saab kiiresti ja täpselt positsioneerida lineaarmooto-
rite abil ning nihutada üksteise suhtes sõltumatult X- ja Y-suunas.
Kasutades Siemensi poolt väljatöötatud tööpeade moodulprintsiipi, saab ladumispäid väga kiiresti
ja lihtsalt vahetada. Ülevaate ladumispea konfiguratsioonist võib leida jaotistest 1.1.1
, 1.1.2 ja
1.1.3
lk 21.
Laotavate komponentide söötmiseks saab kasutada nelja tsooni. X2, X3 ja X4 masina komponen-
tide käru kinnituskohtadesse saab paigaldada kuni neli komponentide käru või alternatiivselt üks
või kaks Matrix-Tray-Changer'it.
Alternatiivse võimalusena võib Waffle-Pack-Changer'id dokkida X2 korral kinnituskohtadesse 2 ja
4 ning X3 korral kinnituskohta 2.
