3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria 3.10 S-sööturimood ulid SIPLACE HF komponentide käru ja oks Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 194 3.10.8.4 3 x 8 mm SL lint sööturmoodul 3 …
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks
193
3.10.8.3 3 x 8 mm S lintsööturmoodul komponentidele 0201/0402
3

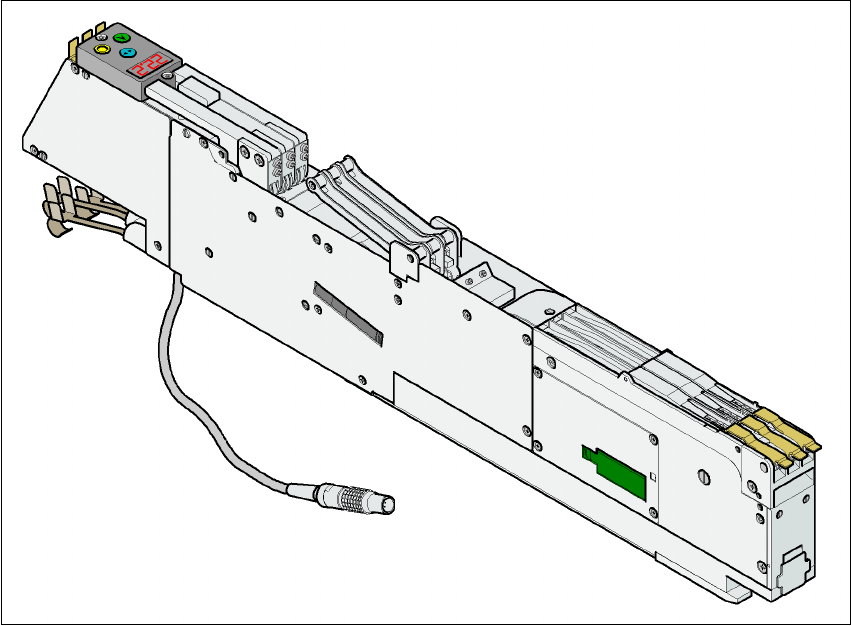

Joon. 3.10 - 3 3 x 8 mm S lintsööturmoodul komponentidele 0201/0402
3
Tootenumber 00141099-xx 3
Laius 30,6 mm 3
Radade arv sööturimooduli kohta 3 3
Sööturimooduli poolt täidetavate kohtade arv 1 3
Max. sööturimoodulite arv 4 x 15 3
Komponentide varu 7" pooli korral ligikaudu 10.000 3
Konveieri samm 2 mm / 4 mm 3
Lindimaterjal paberlint 3
Max. komponendi kõrgus 0,7 mm 3
Komponentide tüübid 0201/0402 3
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
194
3.10.8.4 3 x 8 mm SL lintsööturmoodul
3

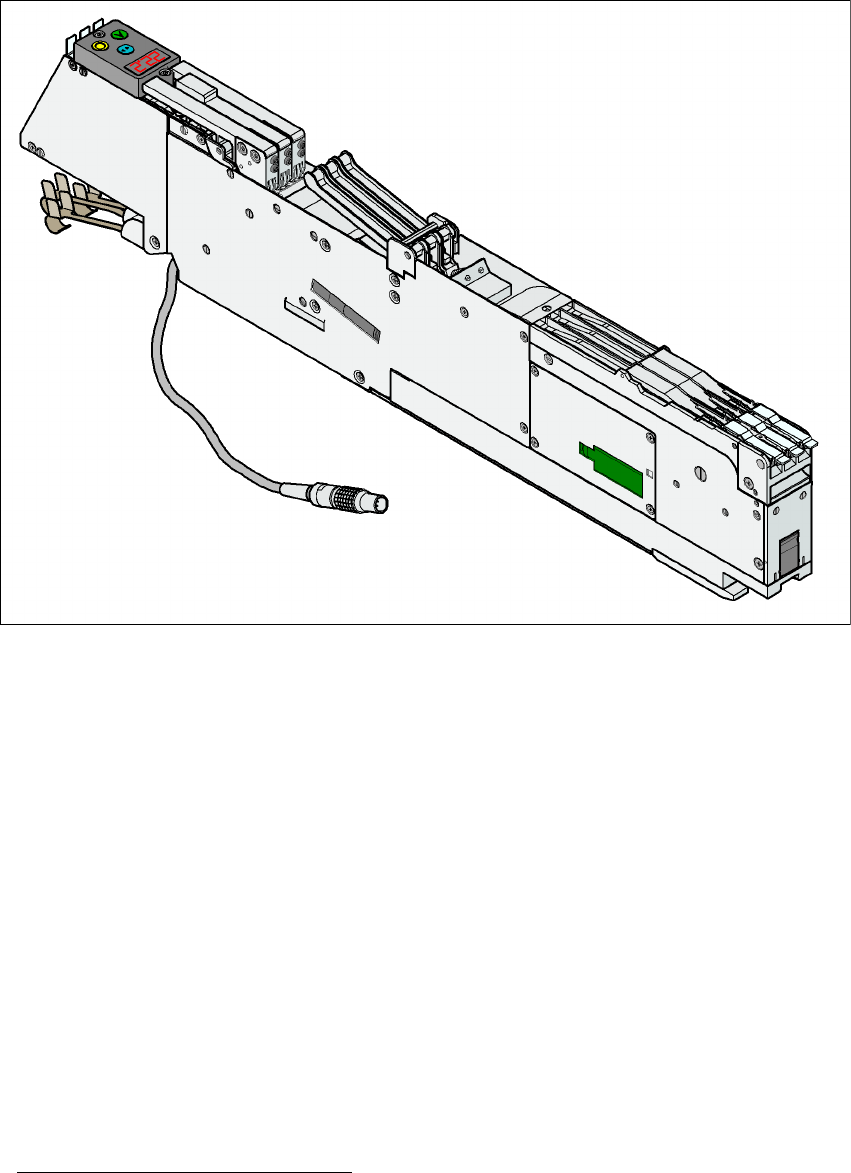

Joon. 3.10 - 4 3 x 8 mm SL lintsööturmoodul
a
Tootenumber 00141088-xx 3
Laius 30,6 mm 3
Radade arv sööturimooduli kohta 3 3
Sööturimooduli poolt täidetavate kohtade arv 1 3
Max. sööturimoodulite arv 4 x 15 3
Komponentide varu 7" pooli korral ligikaudu 10.000 3
Konveieri samm 2 mm / 4 mm / 8 mm 3
Lindimaterjaliks on paber või mulliline materjal ("blister") 3
Max. komponendi kõrgus 2,5 mm 3
Komponentide tüübid alates 0201 3
2 haaramisasendit eesmine asend: komponent ≥ 1,6 mm
tagumine asend: komponent ≤ 1,6 mm 3
3
Käesoleva sööturimooduli korral on rakendatud uut põhimõtet "sööda nõudmisel", et vähendada
komponentide tagasilükkamise sagedust. Komponente ei transpordita haaramisasendisse enne,
kui ladumispea on haaramisasendisse liikunud.
a) SL = sulgurita, st ilma komponentide katteta
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks
195
3.10.8.5 12/16 mm S lintsööturmoodul
3

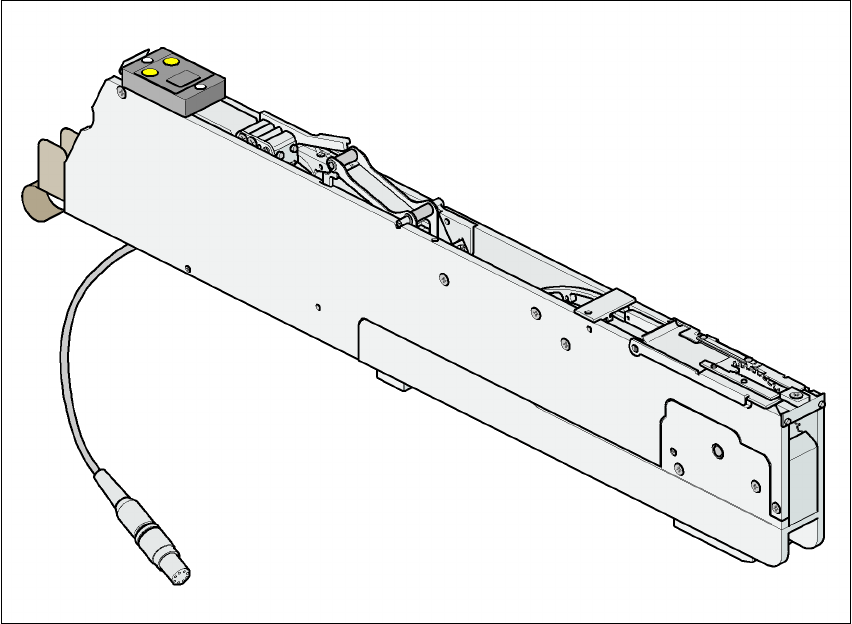

Joon. 3.10 - 5 12/16 mm S lintsööturmoodul
Tootenumber 00141092-xx 3
Laius: 30,3 mm 3
Radade arv sööturimooduli kohta 1 3
Sööturimooduli poolt täidetavate kohtade arv 1 3
Max. sööturimoodulite arv 4 x 15 3
Komponentide varu 7" pooli korral ligikaudu 4.000 3
Konveieri samm 4 mm kuni 24 mm inkremendiga 4 mm 3
Lindimaterjaliks on paber või mulliline materjal ("blister") 3
Max. komponendi kõrgus 14 mm 3
