Kasutusjuhend SIPLA CE X-Seeria 3 Masina tehnilised andmed Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 3.10 S-sööturimoodulid S IPLACE HF kompo nentide käru jaoks 197 3.10.8.7 24/32 mm S DP lint sööturmoodul…
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
196
3.10.8.6 24/32 mm S lintsööturmoodul

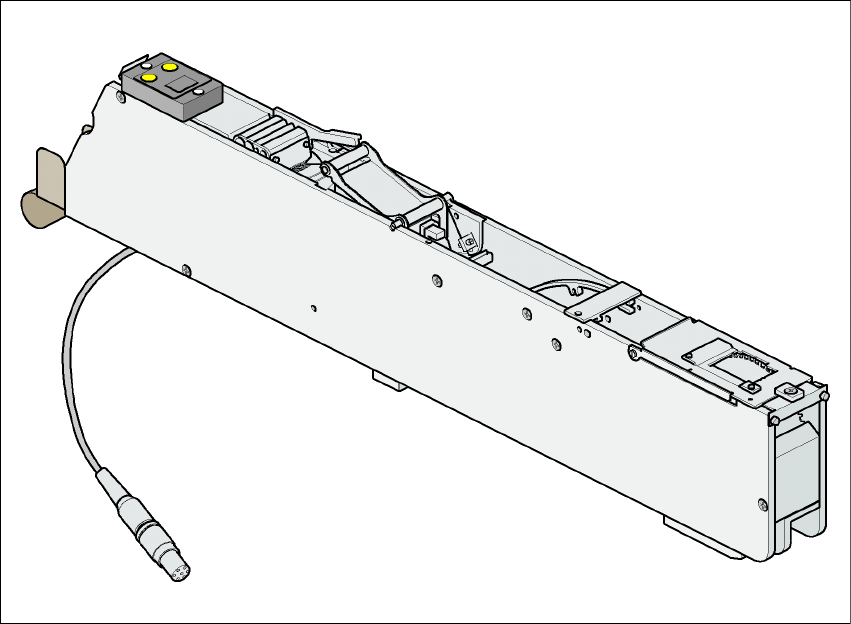

Joon. 3.10 - 6 24/32 mm S lintsööturmoodul
Tootenumber 00141093-xx 3
Laius: 42,4 mm 3
Radade arv sööturimooduli kohta 1 3
Sööturimooduli poolt täidetavate kohtade arv 1,5 3
Max. sööturimoodulite arv 4 x 10 3
Komponentide varu 7" pooli korral ligikaudu 2.000 3
Konveieri samm 4mm kuni 40mm inkremendiga 4 mm 3
Lindimaterjal: mullilint 3
Max. komponendi kõrgus 14 mm 3
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks
197
3.10.8.7 24/32 mm S DP lintsööturmoodul sügavatele taskutele
Joon. 3.10 - 7 24/32 mm S DP lintsööturmoodul sügavatele taskutele
Tootenumber 00141193-xx 3
Laius: 42,4 mm 3
Radade arv sööturimooduli kohta 1 3
Sööturimooduli poolt täidetavate kohtade arv 1,5 3
Max. sööturimoodulite arv 4 x 10 3
Lindi kõrgus kuni 25 mm 3
Konveieri samm 4mm kuni 40 mm inkremendiga 4 mm 3
Lindimaterjal: mullilint 3
Max. komponendi kõrgus 24 mm 3
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
198
3.10.8.8 44 mm S lintsööturmoodul
Joon. 3.10 - 8 44 mm S lintsööturmoodul
Tootenumber 00141094-xx 3
Laius 54,6 mm 3
Radade arv sööturimooduli kohta 1 3
Sööturimooduli poolt täidetavate kohtade arv 2 3
Max. sööturimoodulite arv 4 x 7 3
Komponentide varu 7" pooli korral ligikaudu 2.000 3
Konveieri samm 4 mm kuni 52 mm inkremendiga 4 mm 3
Lindimaterjal mullilint 3
Max. komponendi kõrgus 14 mm 3
