Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks
203
3.10.8.13 88 mm S lintsööturmoodul
3
Joon. 3.10 - 13 88 mm S lintsööturmoodul
3
Tootenumber 00141070-xx 3
Laius 98,6 mm 3
Radade arv sööturimooduli kohta 1 3
Sööturimooduli poolt täidetavate kohtade arv 3,5 3
Max. sööturimoodulite arv 4 x 4 3
Komponentide varu 7" pooli korral ligikaudu 2.000 3
Konveieri samm 4 mm kuni 96 mm inkremendiga 4 mm 3
Lindimaterjal mullilint 3
Max. komponendi kõrgus 14 mm 3
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
204
3.10.8.14 Lineaarne vibreeriv söötur, tüüp 3

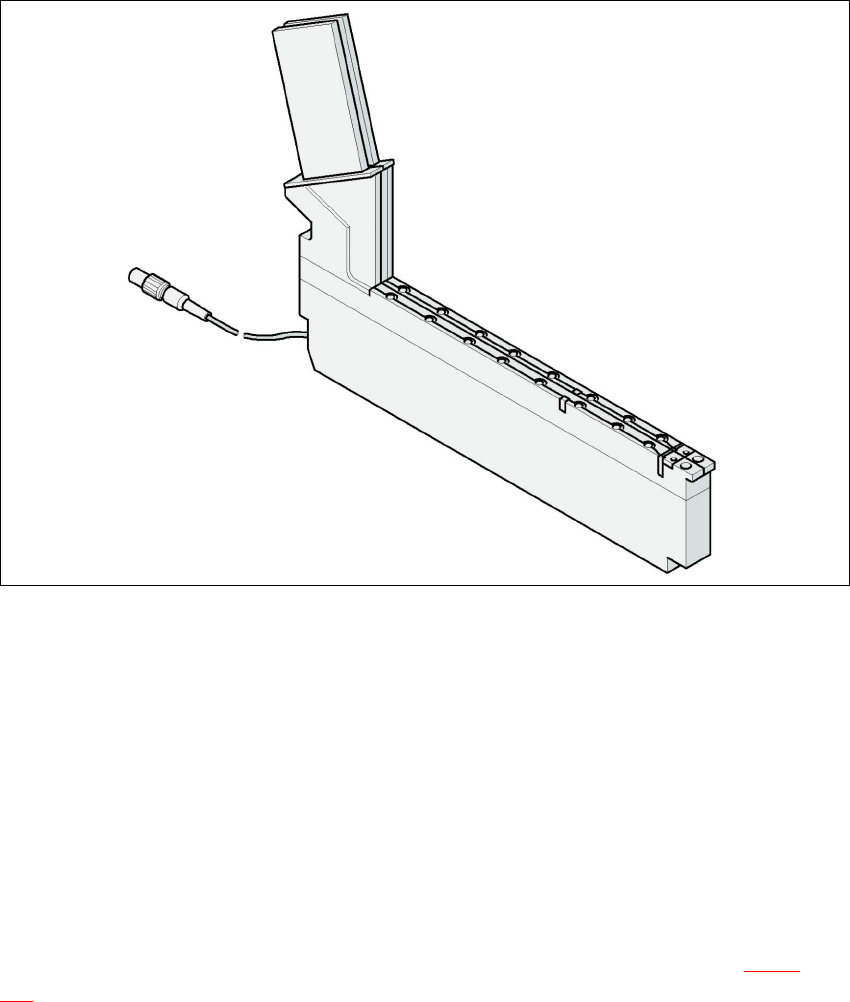

Joon. 3.10 - 14 Lineaarne vibreeriv söötur, tüüp 3
Tootenumber 00142031-xx 3
Laius 28 mm 3
Radade arv sööturi kohta 1, 2 või 3 3
Sööturimooduli poolt täidetavate kohtade arv 1 3
Max. sööturimoodulite arv 4 x 15 3
Komponentide varu kuni 150 terasest kassettmagasini kohta 3
sõltuvalt komponendi pikkusest 3
Kassettmagasinide eriandmed 9,5 mm lai / 3 x 3
15 mm lai / 2 x 3
> 15 mm lai / 1 x 3
30 mm lai / 1 x 3
Võnkumise periood muudetav SIPLACE Pro abil 400 kuni
üle 1.000 ms 3
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks
205
3.10.8.15 Puistekomponentide söötur
3
Joon. 3.10 - 15 Puistekomponentide sööturimoodul
Tootenumber 00142318-xx 3
Laius 30,6 mm 3
Radade arv sööturimooduli kohta 2 3
Sööturimooduli poolt täidetavate
kohtade arv 1 3
Max. sööturimoodulite arv 4 x 15 3
Komponentide varu kuni 50.000 3
Sööterööpad 0402 / 0,5 mm kõrged tootenumber 00142320-xx 3
0603 / 0,80 mm kõrged tootenumber 00142322-xx 3
Tsükli aeg < 60 ms 3
Puistekomponentide sööturimoodulite suruõhuga varustamist on kirjeldatud jaotises 3.12.7
, lk
231
. 3
