Lainelise lindiga sööturimoodulite parameetrid 3
Lainelise lindiga sööturimoodulite parameetreid saab muuta SIPLACE Pro arvutil.
Lindi laiused 8/12/16 mm
Soovitatav lint ja komponentide
mõõdud
8 mm: 1 x 1 mm² - 2,3 x 2,3 mm² komponentidele
12 mm: 2,3 x 2,3 mm² - 5 x 5 mm² komponentidele
16 mm: 3,8 x 3,8 mm² - 9,5 x 9,5 mm² komponenti-
dele
Korpuseta kristalli paigutuse täpsus lai-
nelisel lindil
Korpuseta kristall kuni 2,3 x 2,3 mm²: +/- 100 µm, 6σ
Korpuseta kristall üle 2,3 x 2,3 mm²: +/- 200 µm, 6σ
(tasku tsentri suhtes)
Korpuseta kristalli servade nõutav kau-
gus lindi taskust min. 0,4 mm
Tõukuri nõel Üks või kolm sõltuvalt kristalli suurusest
Lindi materjal Meetriline
Lindi standard IEC 286-3, DIN-IEC-286, EIA 481 ja JIS C 0806
Lindipooli läbimõõt 7" kuni 15"
Sööturimooduli ruumivajadus 1 koht komponentide laual
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
208
3.10.9 Waffle-Pack-Tray kandja SIPLACE HF komponentide kärule
Tootenumber 00116430-01 Kandja suure Waffle-Pack-Tray jaoks (260 x360mm²)
Tootenumber 00116432-01 Kandja väikese Waffle-Pack-Tray jaoks (136 x360mm²)
3
3.10.9.1 Kirjeldus

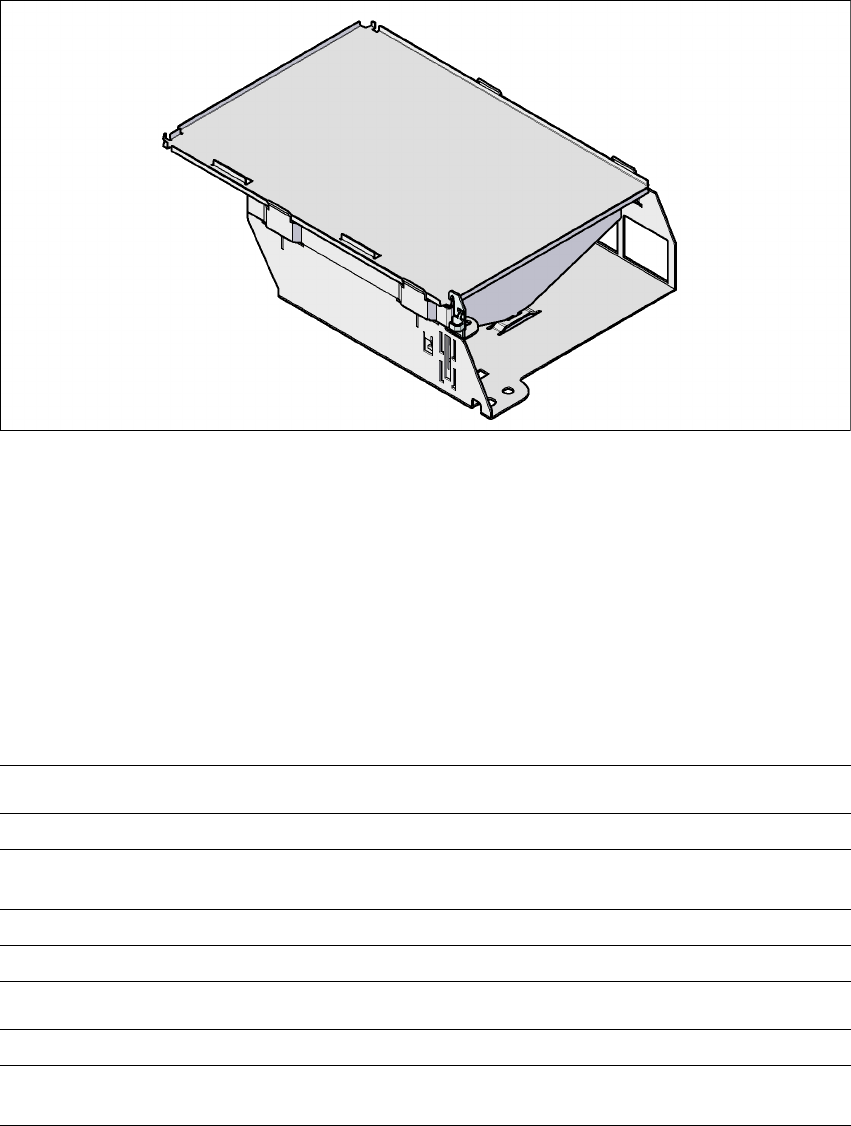

Waffle-Pack-Tray kandja on seade komponentide jaoks kasutatavate JEDEC-i aluste hoidmiseks.
Hoidja asetatakse komponentide lauale nagu sööturimoodul ning Waffle-Pack-Tray'sid vaheta-
takse käsitsi.
Aluse kandjat on soovitav kasutada juhul, kui Waffle-Pack-Tray'le tuleb paigutada vähe kompo-
nentide tüüpe.
3.10.9.2 Tehnilised andmed
3
Kandja suure Waffle-Pack-Tray jaoks
Mõõdud (pikkus x laius x kõrgus) 425 x 264 x 113 mm³
Täidetavaid kohti
komponentide laual
9
Paigaldamise valikud Tsoonid 2 ja 4
Ladumispeade kasutatavus TH, C&P6, C&P12
Kandja väikese Waffle-Pack-Tray jaoks
Mõõdud (pikkus x laius x kõrgus) 425 x 140 x 113 mm³
Täidetavaid
kohti komponentide laual
5
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks
209
3
3.10.9.3 Kokkupanek
3

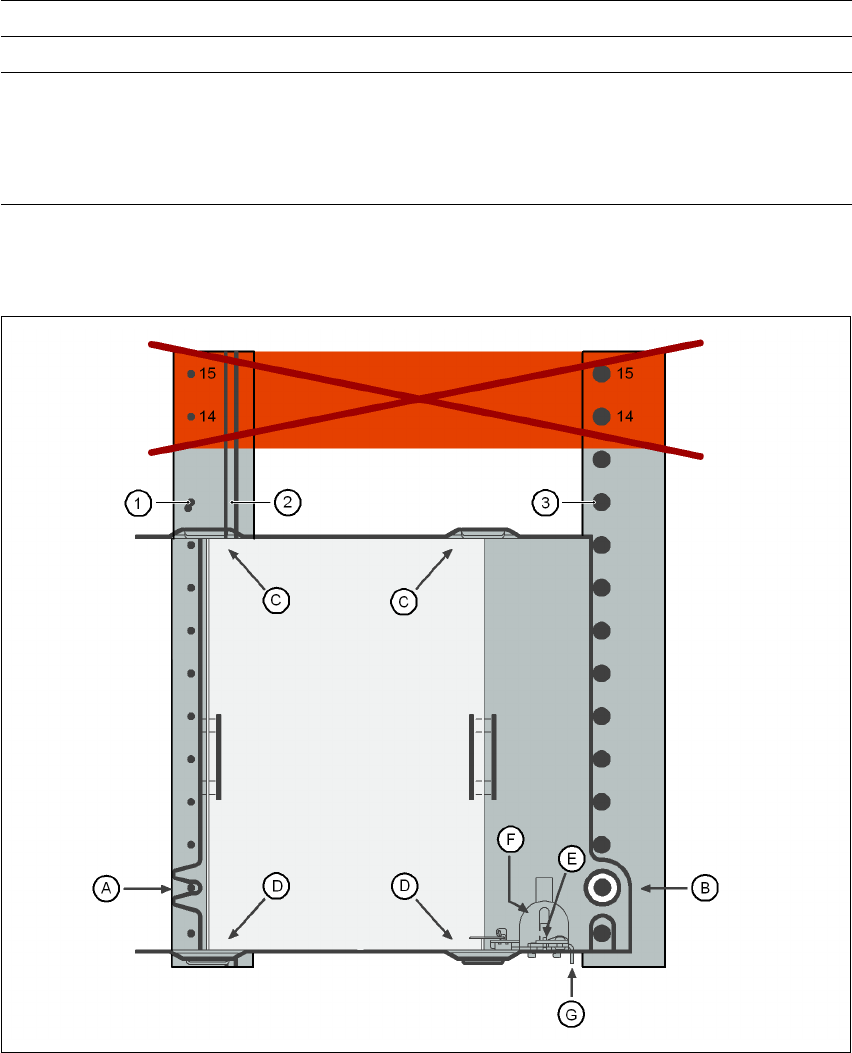

Joon. 3.10 - 17 Paigaldamine
(1) Tsentreerimistihvtid
(2) Magnetjuhik
(3) Tsentreeriv kuul
(14), (15) - Need kohad tuleb jätta vabaks.
Paigaldamise valikud Tsoonid 2 ja 4
Ladumispeade kasutatavus TH, C&P6, C&P12
Max. Waffle-Pack-Tray kõrgus
koos komponentidega
C&P12
C&P6
TH
12,5 mm
12,5 mm
28,5 mm
