Kasutusjuhend SIPLA CE X-Seeria 3 Masina tehnilised andmed Tarkvarav ersiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.11 SIPLACE X-seeria komp onentide käru 213 3.1 1 SIPLACE X-seeria komp onentide käru T oote number 001…
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.10 S-sööturimoodulid SIPLACE HF komponentide käru jaoks Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
212
Dip-moodulit võib kasutada järgmiste ladumispeade korral:
6-segmendiline Collect&Place tööpea
12-segmendiline Collect&Place tööpea
TwinHead 3
Dip-moodulit käsitletakse häälestamisel eraldi sööturimooduli tüübina. Ühes asukohas võib olla
piiramatu arv Dip-mooduleid.
3.10.10.2 Tehnilised andmed
Sööturimooduli poolt täidetavate kohtade arv 3 3
Komponendi suurus max. 36 x 36 mm²
sõltuvalt ladumispea tüübist 3
Võimalikud katte paksused 25, 35, 45, 55, 65, 75 μm 3
Katte paksuse muutmiseks vajaminev aeg vähem kui 1 min. 3
Pilu kõrguse tolerants ± 5 μm 3
Laua 1 täispöörde aeg Seatav potensiomeetrist 0 - 10 s. 3
Komponentide sissekastmise aeg programmeeritav 0 - 2 s
0,1 s inkremendiga 3
Räbusti kõrge viskoossusega räbusti, juhtiv liim 3
Täpsemaid tehnilisi andmeid ja teavet programmeerimise kohta võib leida: Betriebsanleitung DIP-
Modul / DIP Module User Manual (Dip-mooduli kasutusjuhend), tootenumber 00195065-xx.
3
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.11 SIPLACE X-seeria komponentide käru
213
3.11 SIPLACE X-seeria komponentide käru
Tootenumber 00119722-xx CO-käru SIPLACE X-seeria
SIPLACE X-seeria masinate külge saab paigaldada kuni neli SIPLACE X-seeria komponentide
käru. Kärude asukohtade (tsoonide) numbrid on näidatud alloleval joonisel.
3

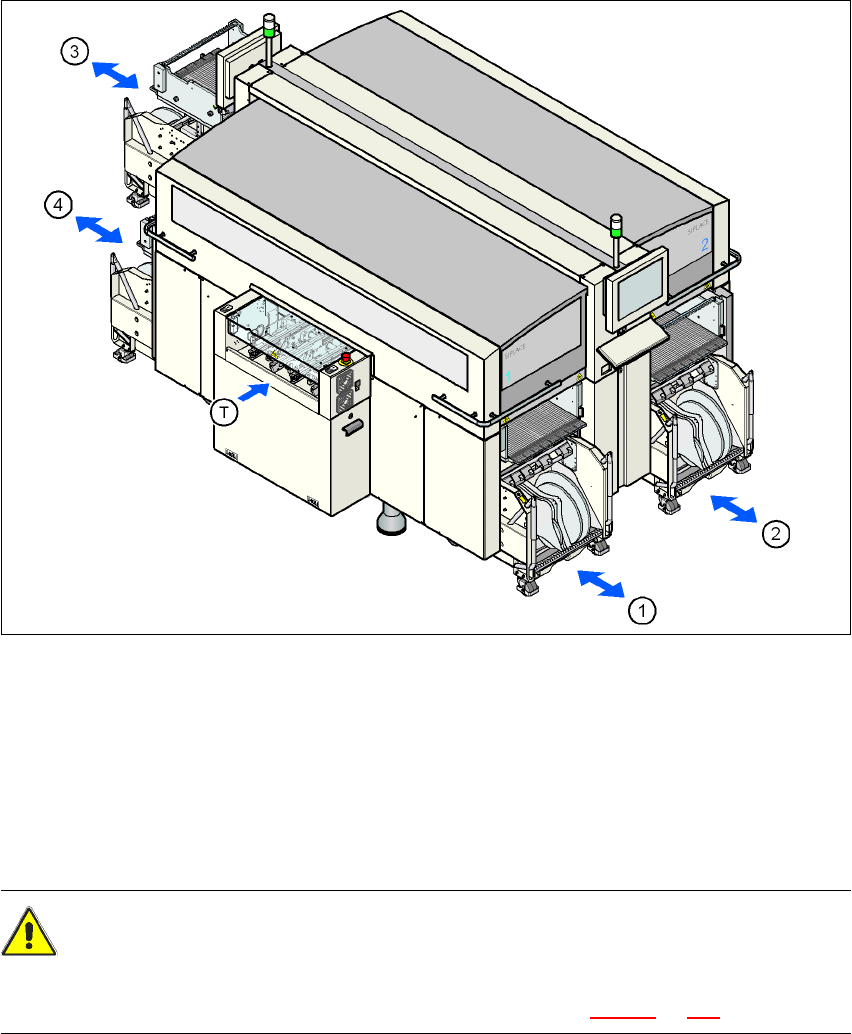

Joon. 3.11 - 1 Komponentide kärude tsoonide asukohad, SIPLACE X-seeria
(1) Tsoon 1
(2) Tsoon 2
(3) Tsoon 3
(4) Tsoon 4
(T) Trükiplaatide liikumise suund
ETTEVAATUST! 3
SIPLACE X-seeria komponentide käru võib paigaldada ainult neisse tsoonidesse, kus asuvad
SIPLACE X-seeria komponentide kärude dokkimisseadmed (joon. 5.11 - 3, lk 360).
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.11 SIPLACE X-seeria komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
214
Komponentide kärud on autonoomsed moodulid, kuhu võib söötureid paigaldada masinast eemal
asuval seadistusalal. See tähendab lühikesi tööprotsessi katkestusi, mille pikkuse määrab kom-
ponentide käru vahetamiseks kuluv aeg.
3

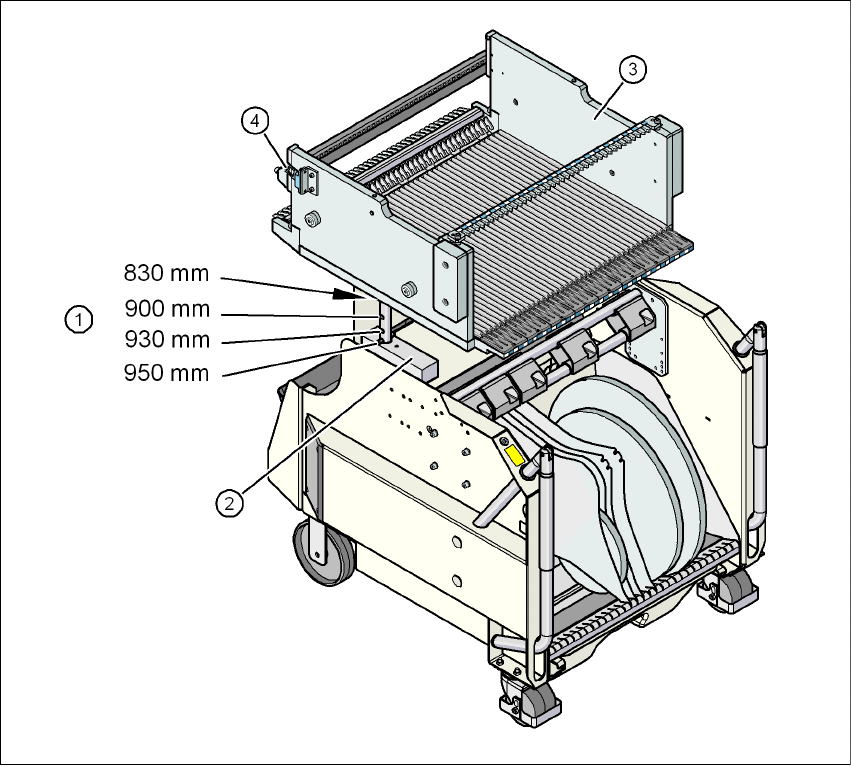

Joon. 3.11 - 2 Komponentide käru, SIPLACE X-seeria, trükiplaatide konveieri kõrgusega 950 mm
3
(1) Avad juhikusammastes transpordikõrguste 900, 930 ja 950 mm jaoks. Konveieri kõrguse
830 mm korral toetub komponentide laud plokile (2).
(2) Toetav plokk
(3) Komponentide laud
(4) Kontakt komponentide käru dokkimisseadmel asuva kaitselüliti lülitamiseks
