3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria 3.11 SIPLACE X -seeria komponentide käru Tarkvarav ersiooni SR.605.xx põhjal 07/2008 EE väljaanne 214 Kompon entide kä rud on auton oomsed mo odulid, k uhu võib s…
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.11 SIPLACE X-seeria komponentide käru
213
3.11 SIPLACE X-seeria komponentide käru
Tootenumber 00119722-xx CO-käru SIPLACE X-seeria
SIPLACE X-seeria masinate külge saab paigaldada kuni neli SIPLACE X-seeria komponentide
käru. Kärude asukohtade (tsoonide) numbrid on näidatud alloleval joonisel.
3
Joon. 3.11 - 1 Komponentide kärude tsoonide asukohad, SIPLACE X-seeria
(1) Tsoon 1
(2) Tsoon 2
(3) Tsoon 3
(4) Tsoon 4
(T) Trükiplaatide liikumise suund
ETTEVAATUST! 3
SIPLACE X-seeria komponentide käru võib paigaldada ainult neisse tsoonidesse, kus asuvad
SIPLACE X-seeria komponentide kärude dokkimisseadmed (joon. 5.11 - 3, lk 360).
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.11 SIPLACE X-seeria komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
214
Komponentide kärud on autonoomsed moodulid, kuhu võib söötureid paigaldada masinast eemal
asuval seadistusalal. See tähendab lühikesi tööprotsessi katkestusi, mille pikkuse määrab kom-
ponentide käru vahetamiseks kuluv aeg.
3
Joon. 3.11 - 2 Komponentide käru, SIPLACE X-seeria, trükiplaatide konveieri kõrgusega 950 mm
3
(1) Avad juhikusammastes transpordikõrguste 900, 930 ja 950 mm jaoks. Konveieri kõrguse
830 mm korral toetub komponentide laud plokile (2).
(2) Toetav plokk
(3) Komponentide laud
(4) Kontakt komponentide käru dokkimisseadmel asuva kaitselüliti lülitamiseks
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.11 SIPLACE X-seeria komponentide käru
215
3.11.1 Ehitus
Komponentide käru põhiosadeks on raam, komponentide laud sööturimoodulite kinnitamiseks,
lindipoolide konteiner ja lindijääkide karp.
3

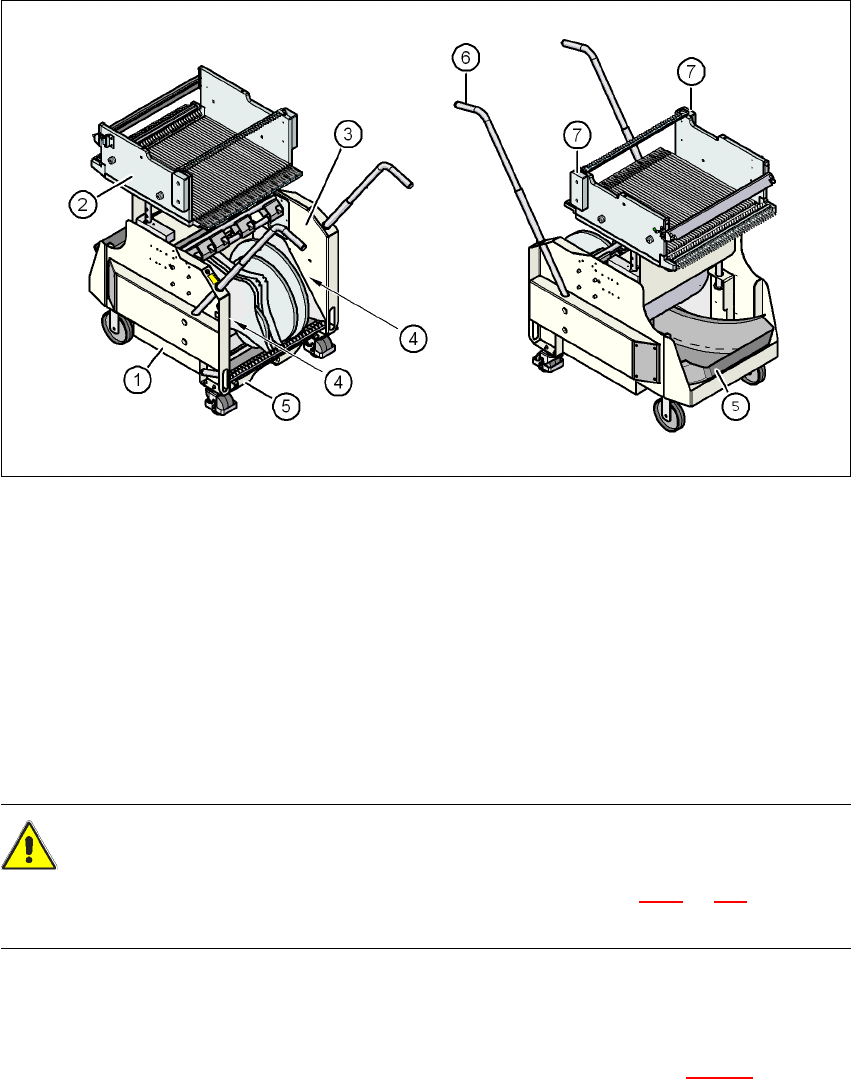

Joon. 3.11 - 3 SIPLACE X-seeria komponentide käru: eest- ja tagantvaade
(1) Raam
(2) Komponentide laud
(3) Lindikonteiner
(4) Pilu seadistuslehtede hoidmiseks
(5) Lindijääkide karp
(6) Käepide
(7) Kaitsetõke
ETTEVAATUST! 3
Järgige lindijääkide karbi väljatõmbamisel komponentide kärust jaotises 5.4.2
, lk 331 toodud
ohutusjuhiseid.
3.11.2 Kirjeldus
Standardse versiooni korral mahuvad lindipoolide konteinerisse (pos. 3, joon. 3.11 - 3) kuni 17"
(432 mm) lindipoolid.
