Lindikonteineri ja komponentide käru vahel vasakul ja paremal pool on kaks 5 mm laiust pilu (pos.
4, joon. 3.11 - 3
, lk 215) seadistuslehtede hoidmiseks.
Raami all asub väljatõmmatav lindijääkide karp (pos. 5, joon 3.11 - 3
, lk 215). Äralõigatud lindijää-
gid liiguvad läbi kaldrenni lindijääkide karpi, mida tuleb täitumisel tühjendada.
Käepidemeid (pos. 6, joon. 3.11 - 3
, lk 215) saab üles või alla lükata.
MÄRKUS 3
Kõik komponentide kärud, Matrix-Tray-Changer'id või Waffle-Pack-Changer'id tuleb käimapane-
kuks dokkida masina külge. Kõik vabad sööturikohad tuleb täita "Dummy Feeder" moodulitega
vastavalt jaotisele 2.6.5.1, lk 85.
3.11.3 Tehnilised andmed
3
3
Pikkus x laius 727 x 592 mm²
752 x 592 mm² koos jääkide karbiga
Komponentide laua kõrgus 819,5 mm trükiplaatide transpordikõrgusel
830 mm
889,5 mm trükiplaatide transpordikõrgusel
900 mm
919,5 mm trükiplaatide transpordikõrgusel
930 mm
939,5 mm trükiplaatide transpordikõrgusel
950 mm
Trükiplaatide konveieri kõrgus 830 mm ± 15 mm (standardne)
900 mm ± 15 mm (valikul)
930 mm ± 15 mm (valikul)
950 mm ± 15 mm (SMEMA valikul)
Ülestõstetud käepidemete kõrgus 969 mm
Sööturikohtade arv 40 (8 mm X lintsööturmoodul)
Kaal
Ilma sööturiteta
Koos kõigi sööturitega
80,4 kg
139,6 kg
Pooli läbimõõt
Standardne
Maksimum
Kuni 432 mm (17")
483 mm (19")
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.11 SIPLACE X-seeria komponentide käru
217
3.11.4 SIPLACE X-seeria komponentide kärul asuvad koordinaatmärgid
3

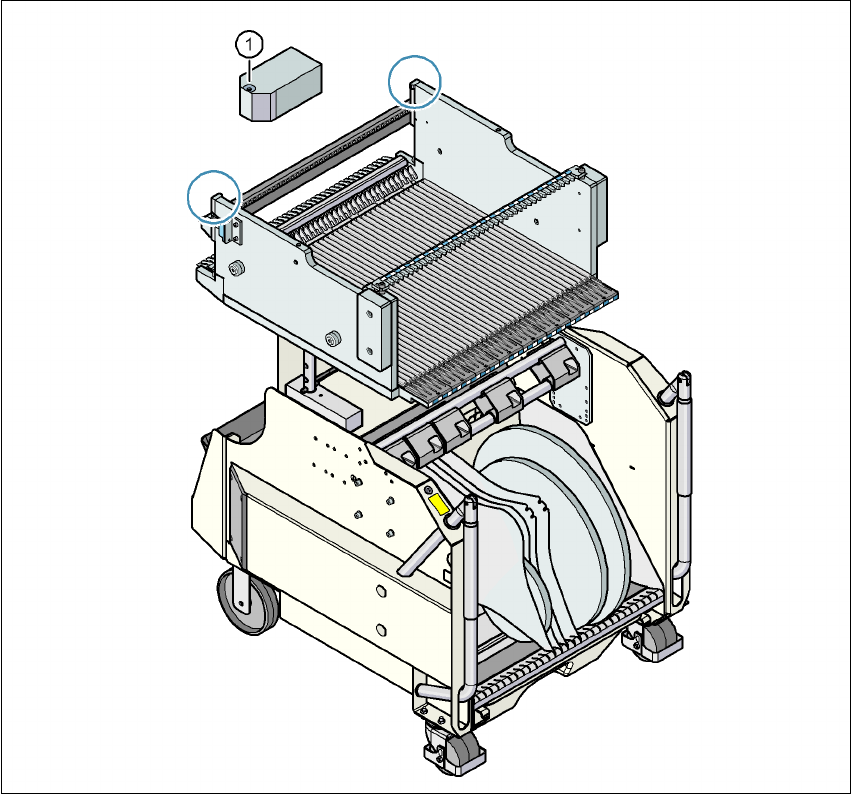

Joon. 3.11 - 4 SIPLACE X-seeria komponentide kärul asuvad koordinaatmärgid
(1) Koordinaatmärgid komponentide kärul
Pärast SIPLACE X-seeria komponentide käru paigaldamist mõõdab masin komponentide kärul
asuvaid koordinaatmärke.
Komponentide korral, mille serva pikkus on väiksem kui 0,5 mm, st komponendid 0402 või väik-
semad, määratakse komponendi asukoht koos linditaskuga enne esimese komponendi haara-
mist.
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.11 SIPLACE X-seeria komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
218

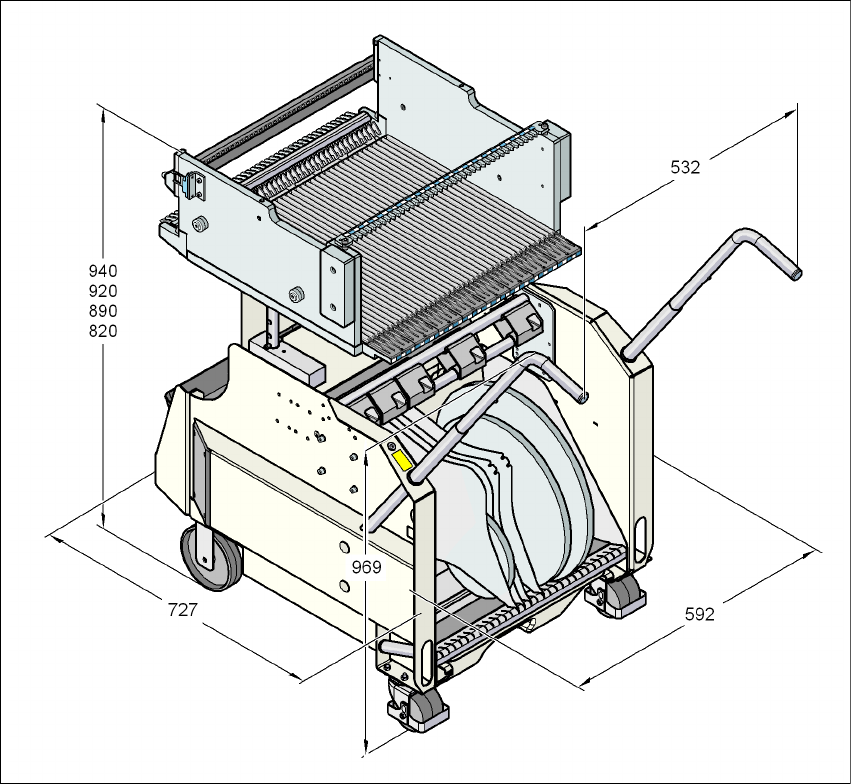

3.11.5 SIPLACE X-seeria komponentide käru mõõdud
3
Joon. 3.11 - 5 SIPLACE X-seeria komponentide käru mõõdud (kõik mõõdud on millimeetrites)
