Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.11 SIPLACE X-seeria komponentide käru
217
3.11.4 SIPLACE X-seeria komponentide kärul asuvad koordinaatmärgid
3
Joon. 3.11 - 4 SIPLACE X-seeria komponentide kärul asuvad koordinaatmärgid
(1) Koordinaatmärgid komponentide kärul
Pärast SIPLACE X-seeria komponentide käru paigaldamist mõõdab masin komponentide kärul
asuvaid koordinaatmärke.
Komponentide korral, mille serva pikkus on väiksem kui 0,5 mm, st komponendid 0402 või väik-
semad, määratakse komponendi asukoht koos linditaskuga enne esimese komponendi haara-
mist.
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.11 SIPLACE X-seeria komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
218
3.11.5 SIPLACE X-seeria komponentide käru mõõdud
3
Joon. 3.11 - 5 SIPLACE X-seeria komponentide käru mõõdud (kõik mõõdud on millimeetrites)
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.11 SIPLACE X-seeria komponentide käru
219
3.11.6 SIPLACE X-seeria komponentide laud
Sööturimoodulite eesmised liugurite juhikud asetatakse paigaldusabinõule (pos. 1, joon.
3.11 - 6
). Sisselükkamisel libisevad sööturimooduli juhikud (pos. 12 ja 13, joon. 3.9 - 2, lk 167)
juhikuprofiilil (pos. 2, joon. 3.11 - 6
) kuni seiskamisvardani (pos. 4, joon. 3.11 - 6). Seiskamisvarda
tsentreerimisava (pos. 5, joon. 3.11 - 6
) hakkab kinni hoidma X-sööturmooduli "eesmist" tsentree-
rimistihvti (pos. 4, joon. 3.9 - 1
, lk 166). Samal ajal fikseerib komponentide laua lukustuslink (pos.
1, joon. 3.11 - 7
, lk 220) sööturimooduli lukustusrulli (pos. 1, joon. 3.9 - 1, lk 166). Seiskamisvarda
sisselõige (pos. 3, joon. 3.11 - 6
) hakkab kinni hoidma sööturmooduli "tagumist" tsentreerimistihvti
(pos. 12, joon. 3.9 - 1
, lk 166).
3

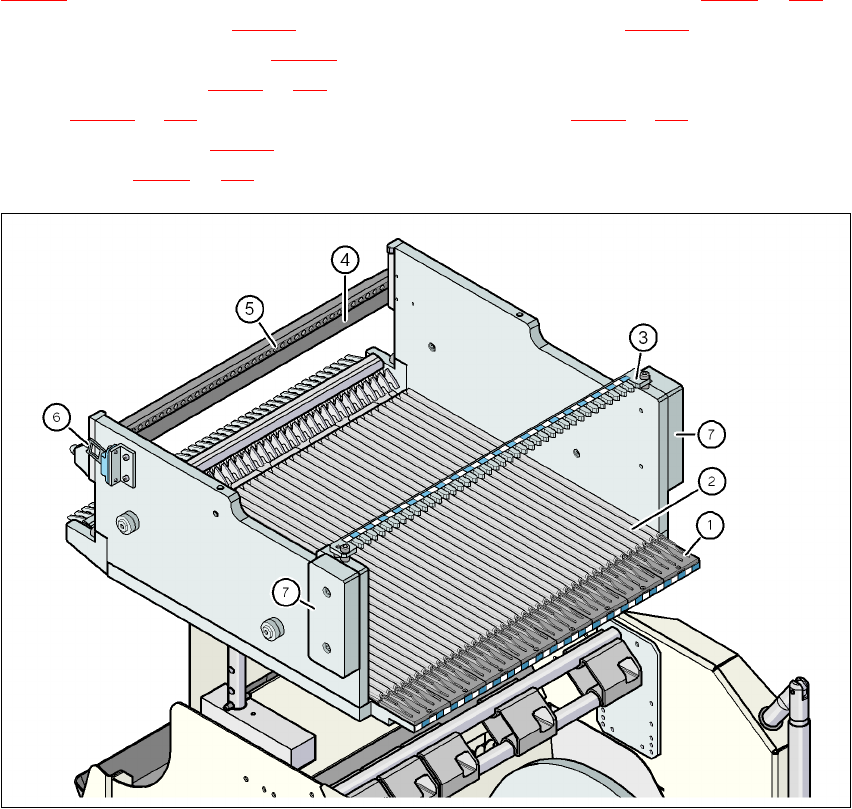

Joon. 3.11 - 6 Komponentide laud, SIPLACE X-seeria, tagantvaade
(1) Paigaldusabinõu
(2) Juhikuprofiil (Ω-profiil)
(3) Tsentreerimisvarras X-sööturimoodulite "tagumise" tsentreerimistihvti hoidmiseks
(4) Seiskamisvarras
(5) Tsentreerimisavad
(6) Kontakt AVARIIKAITSESEADME kaitselüliti lülitamiseks
(7) Kätekaitse
