3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria 3.11 SIPLACE X -seeria komponentide käru Tarkvarav ersiooni SR.605.xx põhjal 07/2008 EE väljaanne 220 3 Joon. 3.1 1 - 7 Komponentide laud, SIPLACE X-seeria, ees t…
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.11 SIPLACE X-seeria komponentide käru
219
3.11.6 SIPLACE X-seeria komponentide laud
Sööturimoodulite eesmised liugurite juhikud asetatakse paigaldusabinõule (pos. 1, joon.
3.11 - 6
). Sisselükkamisel libisevad sööturimooduli juhikud (pos. 12 ja 13, joon. 3.9 - 2, lk 167)
juhikuprofiilil (pos. 2, joon. 3.11 - 6
) kuni seiskamisvardani (pos. 4, joon. 3.11 - 6). Seiskamisvarda
tsentreerimisava (pos. 5, joon. 3.11 - 6
) hakkab kinni hoidma X-sööturmooduli "eesmist" tsentree-
rimistihvti (pos. 4, joon. 3.9 - 1
, lk 166). Samal ajal fikseerib komponentide laua lukustuslink (pos.
1, joon. 3.11 - 7
, lk 220) sööturimooduli lukustusrulli (pos. 1, joon. 3.9 - 1, lk 166). Seiskamisvarda
sisselõige (pos. 3, joon. 3.11 - 6
) hakkab kinni hoidma sööturmooduli "tagumist" tsentreerimistihvti
(pos. 12, joon. 3.9 - 1
, lk 166).
3
Joon. 3.11 - 6 Komponentide laud, SIPLACE X-seeria, tagantvaade
(1) Paigaldusabinõu
(2) Juhikuprofiil (Ω-profiil)
(3) Tsentreerimisvarras X-sööturimoodulite "tagumise" tsentreerimistihvti hoidmiseks
(4) Seiskamisvarras
(5) Tsentreerimisavad
(6) Kontakt AVARIIKAITSESEADME kaitselüliti lülitamiseks
(7) Kätekaitse
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.11 SIPLACE X-seeria komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
220
3

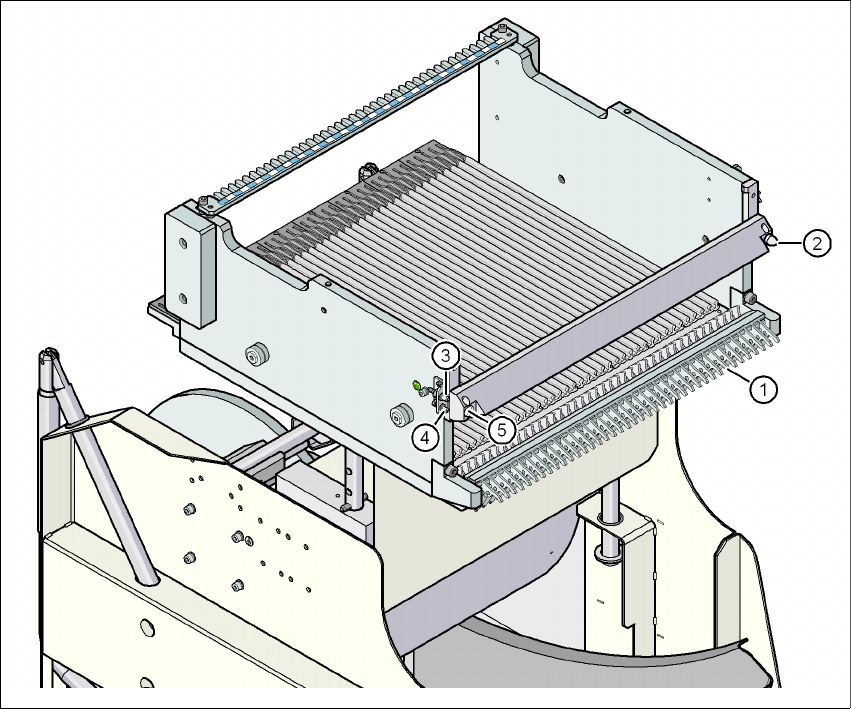

Joon. 3.11 - 7 Komponentide laud, SIPLACE X-seeria, eestvaade
(1) Lukustuslingid
(2) Komponentide laua tsentreerimistihvt
(3) Suruõhuühendus
(4) Maanduskontakt
(5) Komponentide laua tsentreerimisava
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.11 SIPLACE X-seeria komponentide käru
221
3.11.7 Täiendava lindipooli tugi (X-seeria)
3
Joon. 3.11 - 8 Täiendava lindipooli tugi (X-seeria)
(1) Täiendava lindipooli tugi, tootenumber 00141217
(2) Toe kinnitusseade
Komponendilintide kasutamine X-seeria sööturimoodulites ei tekita probleeme, kui sööturimooduli
ja lindipooli vaheline külgnihe ei ületa 60 mm. Kui eelseatud häälestus ei võimalda lubatud mak-
simaalset nihet säilitada, soovitame kasutada täiendava lindipooli tuge (pos. 1). Asetage kinnitus
hoidjasse (pos. 2) ja lükake seda niipalju, et külgnihe oleks väiksem, kui maksimaalne lubatud
väärtus 60 mm. Komponentide kärul on kokku 5 hoidjat. Iga lindipooli kinnitus võib hoida 2 lindi-
pooli, mis tähendab, et lindikonteinerisse saab paigutada kuni kümme 15" (381 mm) lindipooli.
max. 60 mm
