Kasutusjuhend SIPLA CE X-Seeria 3 Masina tehnilised andmed Tarkvarav ersiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.11 SIPLACE X-seeria komp onentide käru 223 3.1 1.8.2 Maksimaalne lindipooli läbimõõt sõlt uvalt trükip…
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.11 SIPLACE X-seeria komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
222
3.11.8 Lindikonteiner, SIPLACE X-seeria
3.11.8.1 Kirjeldus
Lindikonteinerisse mahuvad lindipoolid kuni 19" (483 mm) läbimõõduga. Eraldusplaatide paigal-
damist kirjeldatakse jaotises 5.5.6
lk 336.
3
Joon. 3.11 - 9 Komponentide käru, SIPLACE X-seeria, lindikonteineriga
(1) Komponentide käru
(2) Võllide asukohad
(3) Lindijääkide karp
(4) Lindikonteiner
(5) Eraldusplaat
(6) Võll (suurendatult)
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.11 SIPLACE X-seeria komponentide käru
223
3.11.8.2 Maksimaalne lindipooli läbimõõt sõltuvalt trükiplaatide konveieri kõrgusest
3
MÄRKUS 3
Üldreeglina pole X-seeria komponentide kärude korral võllide kasutamine vajalik. Juhul, kui X-
sööturimooduli korral sageneb veasõnumi "Timeout" (Kontrollaeg) kuvamine, siis soovitame
kasutada võlle.

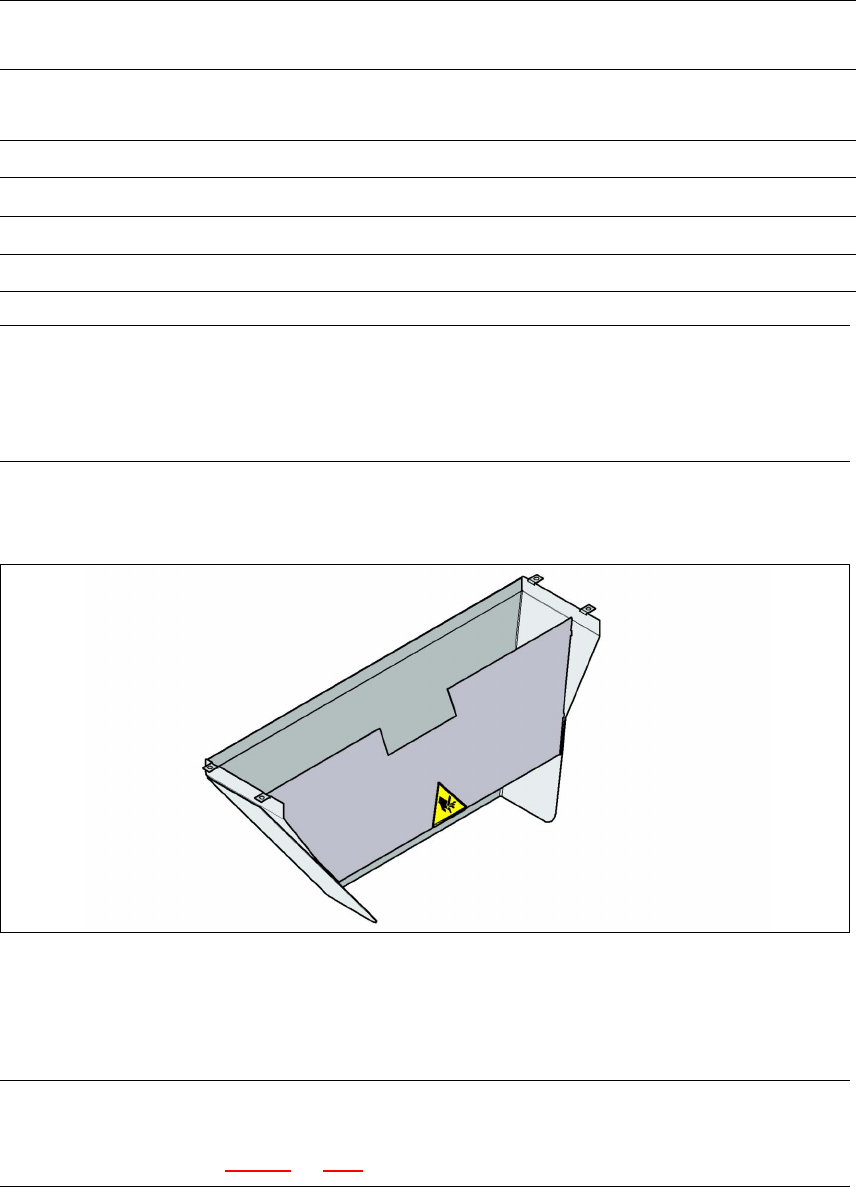

3.11.9 Kasutatud lindi kaldrenn, SIPLACE X-seeria
3
Joon. 3.11 - 10 Kasutatud lindi kanal SIPLACE X-seeria komponentide käru dokkimisseadme jaoks
Sõltuvalt konveieri kõrgusest saab lindijääkide kaldrenni seada selliselt, et lindi tükid suunatakse
otse komponentide käru lindijääkide karpi.
MÄRKUS 3
SIPLACE X-seeria lindijääkide kaldrenni saab paigaldada ainult X-seeria komponentide käru
dokkimisseadmele (joon. 5.11 - 3, lk 360).
Täiendava lindipooli
kinnituseta
Täiendava lindipooli
kinnitusega
CO käru trükiplaatide
konveieri kõrgus
Lindipooli läbimõõt Lindipooli läbimõõt
ilma võllita võlliga
830 mm 17" 15" < 15"
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.11 SIPLACE X-seeria komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
224
3.11.10 Kasutatud lindi kanal - CO käru dokkimisseade, SIPLACE X-seeria
Standardse versiooni korral saab kasutatud lindi kanali abil suunata pneumaatilisse lindilõikurisse
komponentide linti, mille maksimaalne tasku kõrgus on 12 mm.
3
Joon. 3.11 - 11 Kasutatud lindi kanal - CO käru dokkimisseade, SIPLACE X-seeria
(1) Sisendpilu kasutatud lintide jaoks
(2) Kasutatud lindi väljundpilu pneumaatilise lindilõikuri kohal
(3) Eraldusplaat lintidele < 12 mm (eemaldatakse lintide > 12 mm korral)
MÄRKUS
– Eraldusplaadi (pos. 3 joon. 3.11 - 11
) võib eemaldada linditaskute korral, mis on kõrgemad
kui 12 mm (vt jaotis 4.6.1
, lk 315).
→ Ärge asetage madalate taskutega sööturimooduleid vahetult sügavate taskutega sööturimoo-
dulite kõrvale. Kasutatud lindid võivad kattuda ja tekitada ummistuse.
