Kasutusjuhend SIPLA CE X-Seeria 3 Masina tehnilised andmed Tarkvarav ersiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.12 SIPLACE HF komp onentide käru 225 3.12 SIPLACE HF ko mp onentide kä ru T oote number 00 1 19622-x x…
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.11 SIPLACE X-seeria komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
224
3.11.10 Kasutatud lindi kanal - CO käru dokkimisseade, SIPLACE X-seeria
Standardse versiooni korral saab kasutatud lindi kanali abil suunata pneumaatilisse lindilõikurisse
komponentide linti, mille maksimaalne tasku kõrgus on 12 mm.
3

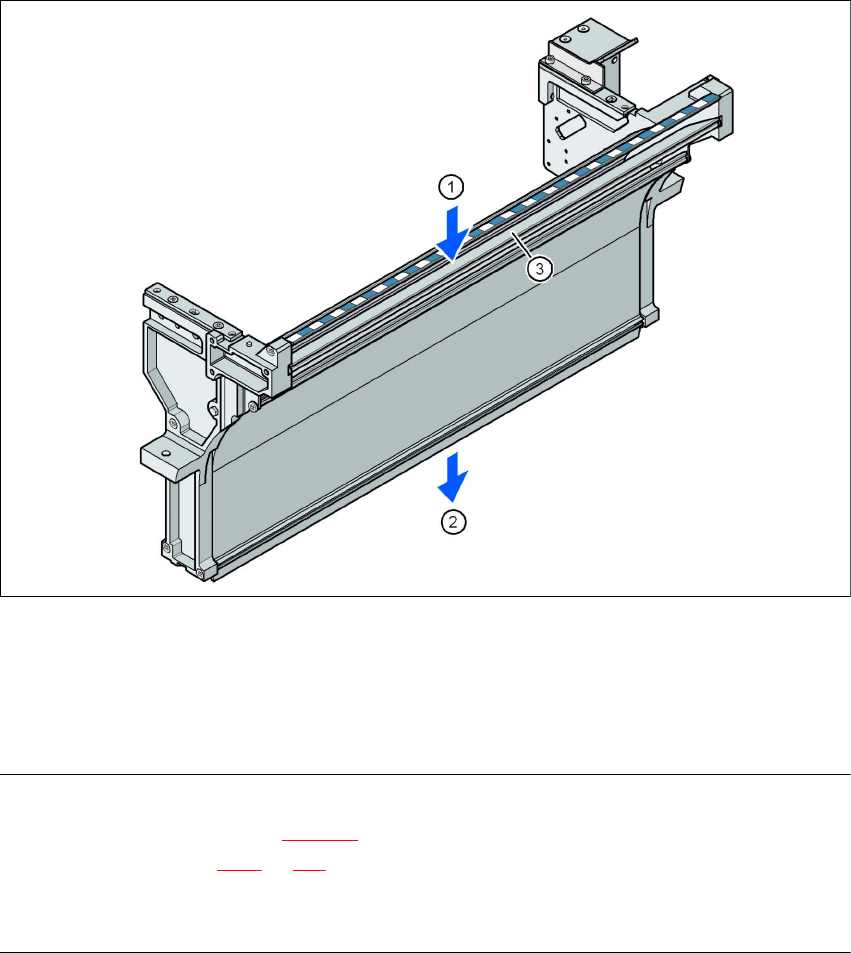

Joon. 3.11 - 11 Kasutatud lindi kanal - CO käru dokkimisseade, SIPLACE X-seeria
(1) Sisendpilu kasutatud lintide jaoks
(2) Kasutatud lindi väljundpilu pneumaatilise lindilõikuri kohal
(3) Eraldusplaat lintidele < 12 mm (eemaldatakse lintide > 12 mm korral)
MÄRKUS
– Eraldusplaadi (pos. 3 joon. 3.11 - 11
) võib eemaldada linditaskute korral, mis on kõrgemad
kui 12 mm (vt jaotis 4.6.1
, lk 315).
→ Ärge asetage madalate taskutega sööturimooduleid vahetult sügavate taskutega sööturimoo-
dulite kõrvale. Kasutatud lindid võivad kattuda ja tekitada ummistuse.
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.12 SIPLACE HF komponentide käru
225
3.12 SIPLACE HF komponentide käru
Tootenumber 00119622-xx Komponentide käru, SIPLACE HF/X-seeria/D3
SIPLACE X-seeria masinate külge saab paigaldada kuni neli SIPLACE HF komponentide käru.
Kärude asukohtade (tsoonide) numbrid on näidatud alloleval joonisel.
3

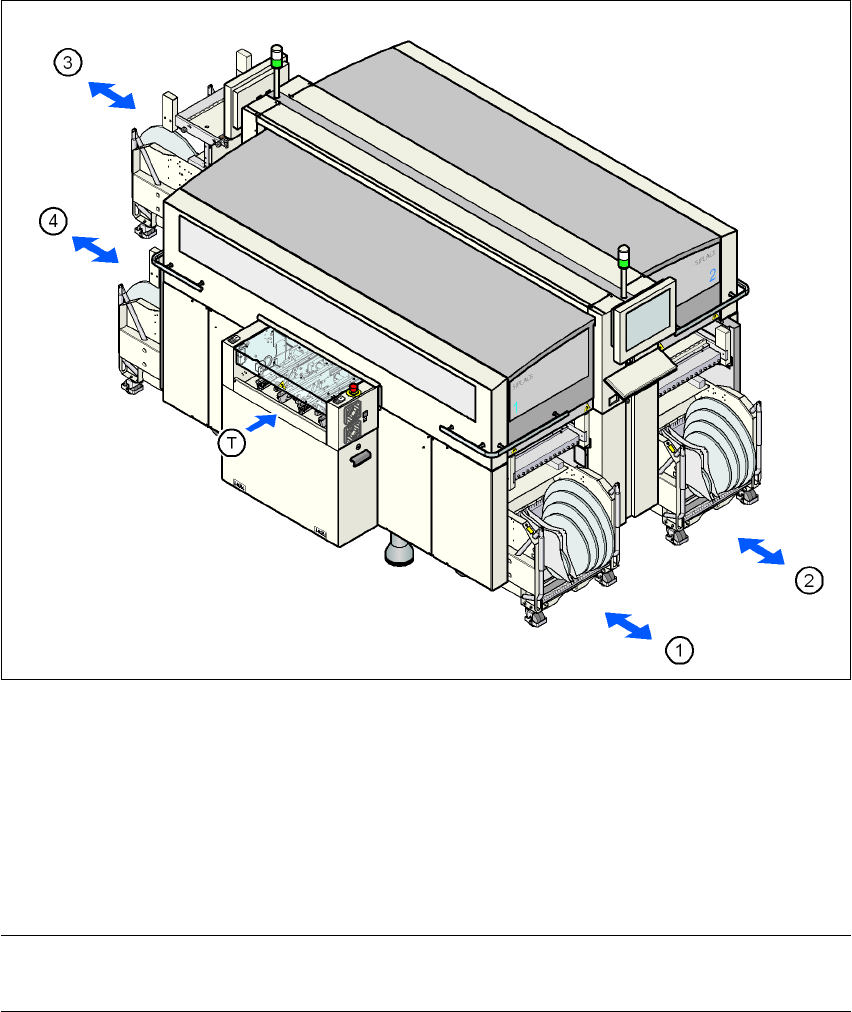

Joon. 3.12 - 1 Komponentide kärude asukohad, SIPLACE HF
(1) Tsoon 1
(2) Tsoon 2
(3) Tsoon 3
(4) Tsoon 4
(T) Trükiplaatide liikumise suund
MÄRKUS 3
SIPLACE HF komponentide käru ei saa kasutada koos 20-segmendise Collect&Place tööpeaga.
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.12 SIPLACE HF komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
226
ETTEVAATUST! 3
SIPLACE HF komponentide kärusid võib paigaldada ainult neisse tsoonidesse, kus asuvad
SIPLACE HF komponentide kärude dokkimisseadmed (joon. 5.11 - 6, lk 364).
Komponentide kärud on autonoomsed moodulid, kuhu võib söötureid paigaldada masinast eemal
asuval seadistusalal. See tähendab lühikesi tööprotsessi katkestusi, mille pikkuse määrab kom-
ponentide käru vahetamiseks kuluv aeg.
MÄRKUS
Eemalasuval seadistusalal on vajalik väline toiteallikas komponentide käru jaoks (vt jaotis 3.12.6
,
lk 231).

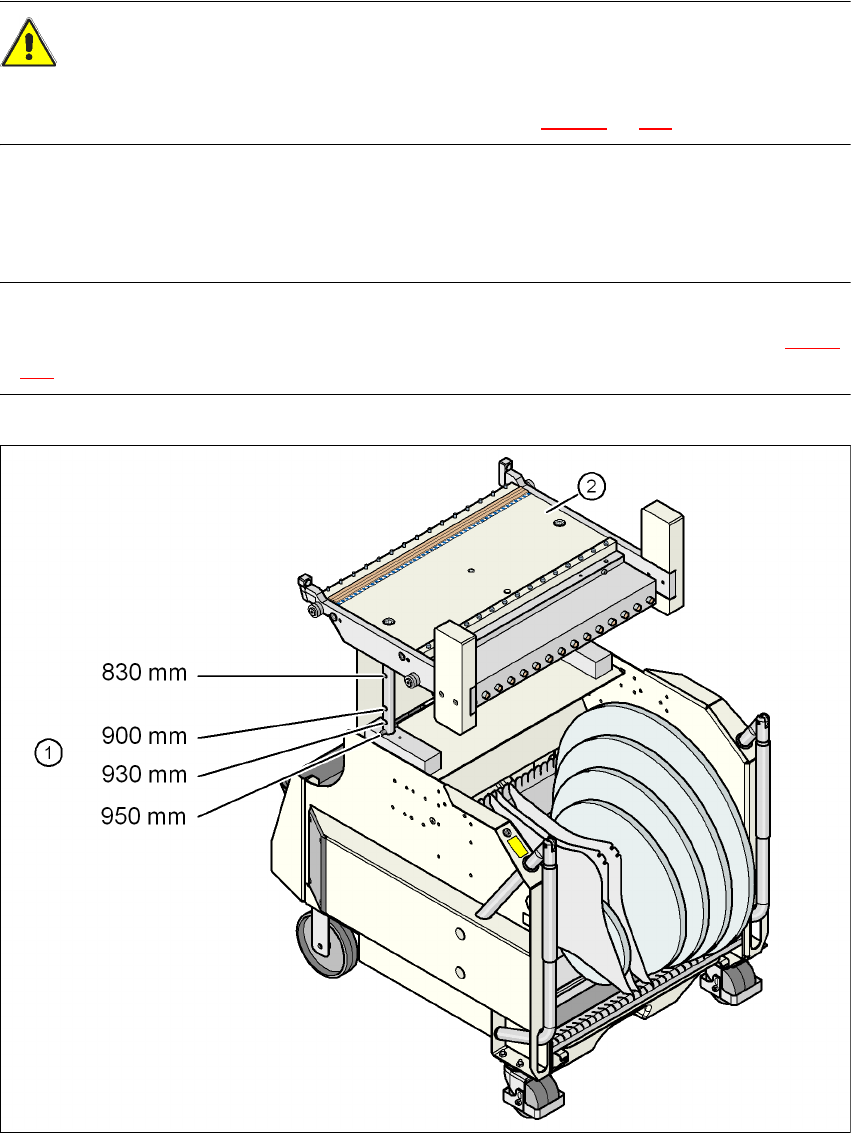

Joon. 3.12 - 2 SIPLACE HF komponentide käru, mille trükiplaatide konveieri kõrgus on 950 mm
(1) Avad surutud varrastes konveieri kõrguste 830 kuni 950 mm jaoks
(2) Komponentide käru laud
