3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria 3.12 SIPLACE HF komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 E E väljaanne 226 ETTEV AA TUST! 3 SIPLACE HF kompo nentide kärusid võib paigal dada …
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.12 SIPLACE HF komponentide käru
225
3.12 SIPLACE HF komponentide käru
Tootenumber 00119622-xx Komponentide käru, SIPLACE HF/X-seeria/D3
SIPLACE X-seeria masinate külge saab paigaldada kuni neli SIPLACE HF komponentide käru.
Kärude asukohtade (tsoonide) numbrid on näidatud alloleval joonisel.
3
Joon. 3.12 - 1 Komponentide kärude asukohad, SIPLACE HF
(1) Tsoon 1
(2) Tsoon 2
(3) Tsoon 3
(4) Tsoon 4
(T) Trükiplaatide liikumise suund
MÄRKUS 3
SIPLACE HF komponentide käru ei saa kasutada koos 20-segmendise Collect&Place tööpeaga.
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.12 SIPLACE HF komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
226
ETTEVAATUST! 3
SIPLACE HF komponentide kärusid võib paigaldada ainult neisse tsoonidesse, kus asuvad
SIPLACE HF komponentide kärude dokkimisseadmed (joon. 5.11 - 6, lk 364).
Komponentide kärud on autonoomsed moodulid, kuhu võib söötureid paigaldada masinast eemal
asuval seadistusalal. See tähendab lühikesi tööprotsessi katkestusi, mille pikkuse määrab kom-
ponentide käru vahetamiseks kuluv aeg.
MÄRKUS
Eemalasuval seadistusalal on vajalik väline toiteallikas komponentide käru jaoks (vt jaotis 3.12.6
,
lk 231).
Joon. 3.12 - 2 SIPLACE HF komponentide käru, mille trükiplaatide konveieri kõrgus on 950 mm
(1) Avad surutud varrastes konveieri kõrguste 830 kuni 950 mm jaoks
(2) Komponentide käru laud
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.12 SIPLACE HF komponentide käru
227
3.12.1 Ehitus
Komponentide käru põhiosadeks on raam, komponentide laud sööturimoodulite kinnitamiseks,
andmeside plokk, lindipoolide konteiner ja lindijääkide karp.

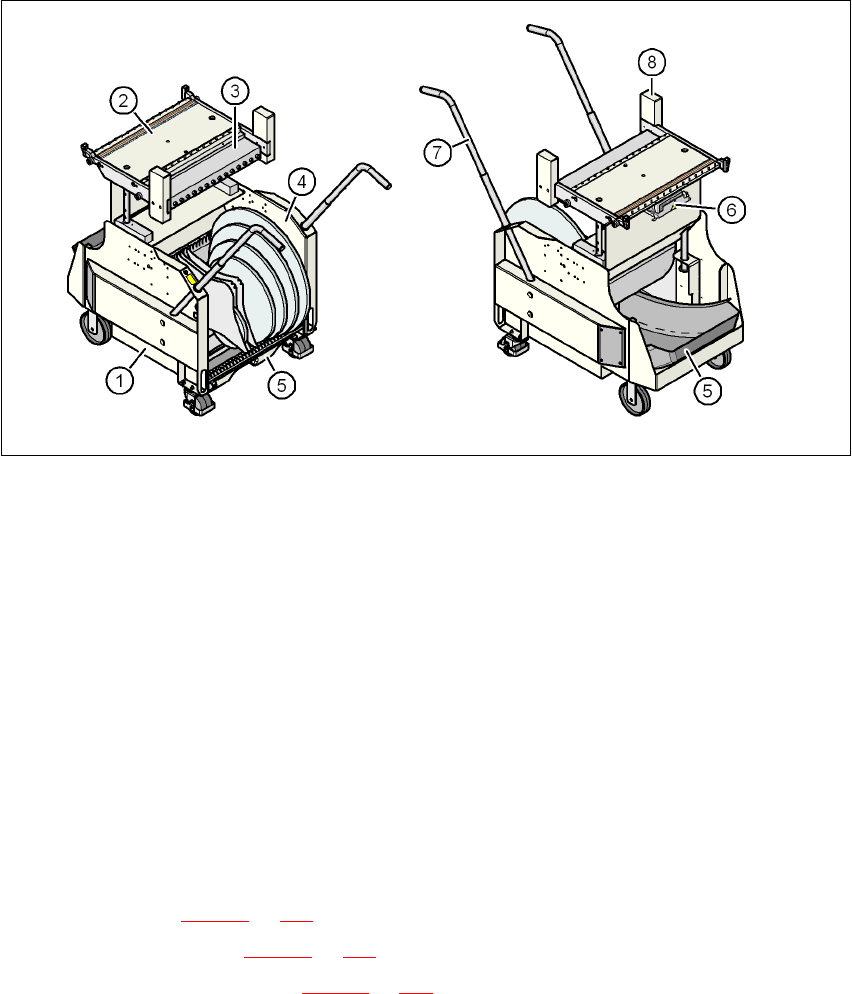

Joon. 3.12 - 3 SIPLACE HF komponentide käru - eest- ja tagantvaade
(1) Raam
(2) Komponentide laud
(3) Andmesideplokk
(4) Lindipoolide konteiner
(5) Lindijääkide karp
(6) Liides puistekomponentide sööturimooduli elektritoite, andmeside, ohutusahelate ja suru-
õhuvarustuse korraldamiseks.
(7) Käepide
(8) Kaitsetõke
3.12.2 Kirjeldus
Raam (pos. 1, joon. 3.12 - 3, lk 227) liigub kergesti ning sellega on lihtne manööverdada.
Käepidemeid (pos. 7, joon. 3.12 - 3
, lk 227) saab üles või alla lükata.
Komponentide laual (pos. 2, joon. 3.12 - 3
, lk 227) on kuni 15 kohta 30 mm laiuste sööturimoodu-
lite jaoks. Sööturimoodulid tsentreeritakse laual mehhaaniliselt tsentreerimistihvtide ja -kuulide
abil. Puistekomponentide sööturimooduleid toidetakse suruõhuga läbi eraldi suruõhutoru.
