Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.12 SIPLACE HF komponentide käru
229
3.12.4 SIPLACE HF komponentide käru mõõdud ja raskuskese
3

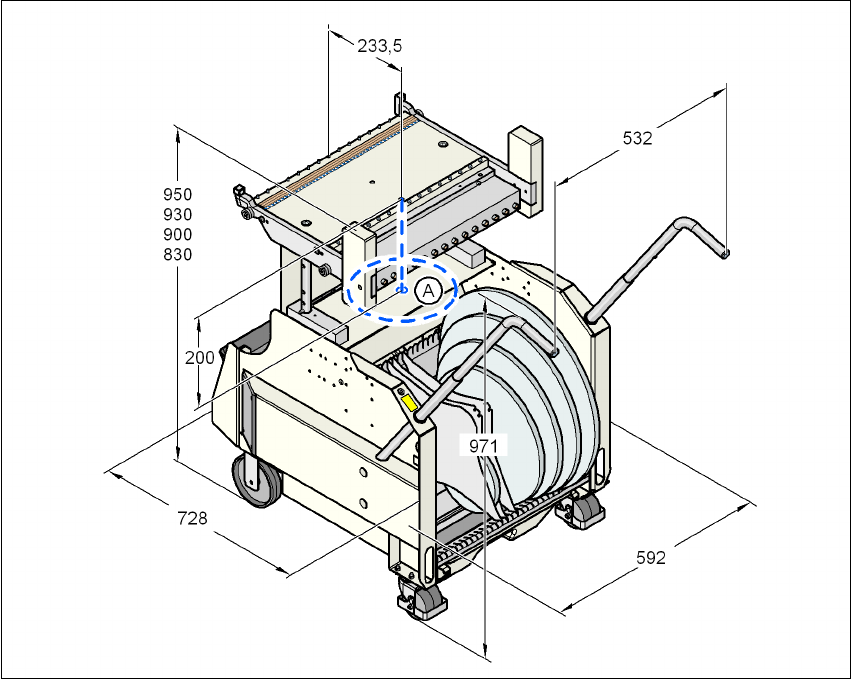

Joon. 3.12 - 4 Komponentide käru mõõdud, SIPLACE HF (kõik mõõdud on millimeetrites)
3
Komponentide käru raskuskese (A) on määratud trükiplaatide konveieri 830 mm jaoks.
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.12 SIPLACE HF komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
230
3.12.5 SIPLACE HF lindikonteiner
Lindikonteinerisse mahuvad lindipoolid kuni 19" läbimõõduga. Eraldusplaatide paigaldamist kirjel-
datakse jaotises 5.5
lk 332.
MÄRKUS
Optimaalse jõudluse saavutamiseks soovitame kasutada lindipoole, mille läbimõõt on 15" või
enam.
3

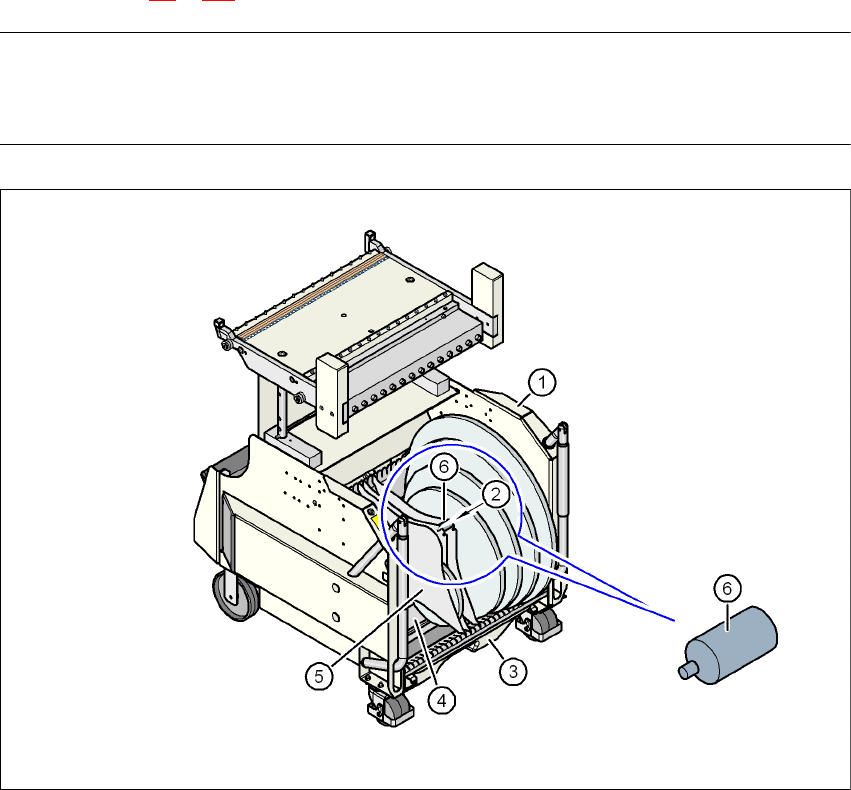

Joon. 3.12 - 5 SIPLACE HF komponentide käru koos lindikonteineriga
(1) Komponentide käru
(2) Võllide asukohad
(3) Lindijääkide karp
(4) Lindikonteiner
(5) Jaotusplaat
(6) Võll (suurendatult)
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.12 SIPLACE HF komponentide käru
231
3.12.5.1 Lindipooli läbimõõt sõltuvalt trükiplaatide konveieri kõrgusest
3
3.12.6 Väline toiteallikas SIPLACE HF komponentide käru jaoks
Tootenumber 00119781-xx Väline toiteallikas, komponentide käru, D1/D2/D3/X
Komponentide kärude vahetamiseks kuluva aja maksimaalseks kokkuhoiuks saab komponentide
kärusid seadistada juba eelnevalt selleks ettenähtud kohas. Seal võib kontrollida sööturimooduli
funktsioone ja seadistust, et seda tööks ette valmistada. Selle jaoks võime tarnida välise toiteal-
lika. Toiteallikat kasutatakse komponentide käru varustamiseks vajamineva elektritoite ja suru-
õhuga.
3.12.6.1 Tehnilised andmed
Komplekti kuulub Euroopa standarditele vastav võrgujuhe, USA standarditele vastav võrgujuhe ja
toiteallika ja sööturite käru vaheline ühenduskaabel.
3.12.7 Suruõhuallikas puistekomponentide karbiga sööturi jaoks, SIPLACE HF
komponentide käru
Tootenumber 00142335-xx Puistekomponentide karbi suruõhujaotur, komponentide käru,
SIPLACE HF/X/D3
Puistekomponentide karbiga sööturimoodulid vajavad tööks surõhku. Seetõttu on lisaseadmena
saadaval puistekomponentide sööturi suruõhuallikas.
Selle paigaldamine on lihtne. Esmalt eemaldage tihenduskork (pos. 1) komponentide laual (pos.
2) asuvalt suruõhuühenduselt. Seejärel kinnitage suruõhuallikas (pos. 3) kahe kruviga DIN 912,
M8x20 (pos. 4) komponentide laua (pos. 2) külge. Suruõhuallika tagaküljel on kinnitusklambrid
(pos. 5). Nende abil kinnitatakse puistekomponentide sööturid komponentide laua külge, mis
omakorda aitab kaasa suruõhuvarustuse toimimisele.
Valikul – Täiendava 3. lindipooli toega
Komponentide käru trükiplaatide
konveieri kõrgus
Lindipooli läbimõõt Lindipooli läbimõõt
830 mm 17" 15"
900 mm 19" 17"
930 mm 19" 17"
950 mm 19" 19"
Võrgupinge 230 V~ ± 5%
120 V~ ± 5%
Suruõhuliitmik max. 1,0 MPa (10 baari)
Väljundrõhk Ventiiliga reguleeritav
