3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria 3.12 SIPLACE HF komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 E E väljaanne 234 3.12.9 Sööturimooduli kinnitus, SIPLACE HF ko mponentide käru T o o…
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.12 SIPLACE HF komponentide käru
233
3.12.8 Kinnitus keskmise lindipooli jaoks 3 x 8 mm S sööturimoodulite korral
Tootenumber 00119643-xx Adapterplaat, komponentide käru, HF/X/D3
Tootenumber 00141204-xx Lindipooli hoidja, 3 x 8 mm sööturimoodul, V2
3 x 8 mm S sööturimoodul transpordib komponendid haaramisasendisse kolmel sööturirajal. Kahe
välimise raja lindipoolid asuvad lindikonteineris eraldusplaatide vahel. Keskmine lindipool asub
kahe välimise raja lindipoolide kohal.
Keskmise lindipooli jaoks on seetõttu vajalikud:
– 1 adapterplaat (pos. 1) lindipooli hoidja hoidmiseks,
– iga kahe sööturimooduli jaoks 1 lindipooli hoidja (pos. 2) ja
– 1 järgatud tühikäigu ratas (pos. 3) komponentide laual lindipooli hoidja jaoks (asukohas 1).
Adapterplaat on kinnitatud sööturite käru sisse nelja silinderpeakruvi abil ning lindipooli hoidjad on
asetatud adapterplaadi ruudukujulistesse avadesse.
3

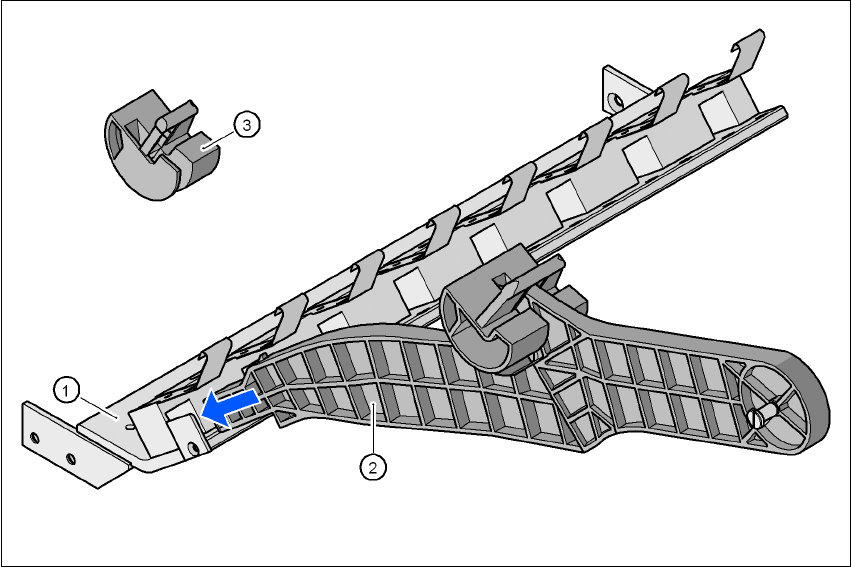

Joon. 3.12 - 7 Kinnitus keskmise lindipooli jaoks 3 x 8 mm S sööturimoodulite korral
3
(1) Adapterplaat
(2) Lindipooli hoidja
(3) Tühikäiguratas, järgatud
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.12 SIPLACE HF komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
234
3.12.9 Sööturimooduli kinnitus, SIPLACE HF komponentide käru
Tootenumber 00119623-xxSööturimooduli kinnitus, SIPLACE HF/X/D3
Sööturimooduli kinnitus on täiendav mehhaaniline lukustusseade. Selle takistab sööturimooduli
juhuslikku liikumist komponentide laual ning hoiab ära võimaluse kokkupõrkeks tööpeaga.
Sööturimooduli kinnitus kinnitatakse komponentide laua esipaneelile kruvide abil. Sööturimoodul
jalad fikseeritakse klambrite abil. Igale komponentide kärule vajatakse üht sööturimooduli kinni-
tust.
3
Joon. 3.12 - 8 Sööturimooduli kinnitus, SIPLACE HF komponentide kärud
3
(1) Sööturimooduli kinnitus
(2) Komponentide laud
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.12 SIPLACE HF komponentide käru
235
3.12.10 Kasutatud lindi kaldrenn, SIPLACE HF
3
Joon. 3.12 - 9 Kasutatud lindi kaldrenn SIPLACE HF jaoks
MÄRKUS 3
SIPLACE HF lindijääkide kaldrenni saab paigaldada ainult SIPLACE HF komponentide käru dok-
kimisseadmele (joon. 5.11 - 6, lk 364).
