Kasutusjuhend SIPLA CE X-Seeria 3 Masina tehnilised andmed Tarkvarav ersiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.12 SIPLACE HF komp onentide käru 235 3.12.10 Kasut atud lindi kaldrenn, SI PLACE HF 3 Joon. 3.12 - 9 K…
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.12 SIPLACE HF komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
234
3.12.9 Sööturimooduli kinnitus, SIPLACE HF komponentide käru
Tootenumber 00119623-xxSööturimooduli kinnitus, SIPLACE HF/X/D3
Sööturimooduli kinnitus on täiendav mehhaaniline lukustusseade. Selle takistab sööturimooduli
juhuslikku liikumist komponentide laual ning hoiab ära võimaluse kokkupõrkeks tööpeaga.
Sööturimooduli kinnitus kinnitatakse komponentide laua esipaneelile kruvide abil. Sööturimoodul
jalad fikseeritakse klambrite abil. Igale komponentide kärule vajatakse üht sööturimooduli kinni-
tust.
3

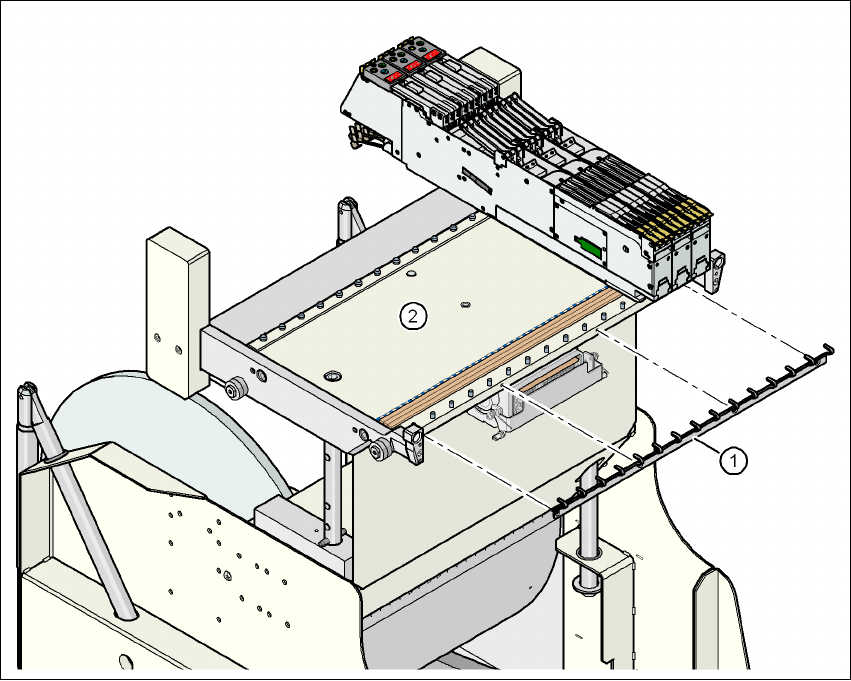

Joon. 3.12 - 8 Sööturimooduli kinnitus, SIPLACE HF komponentide kärud
3
(1) Sööturimooduli kinnitus
(2) Komponentide laud
Kasutusjuhend SIPLACE X-Seeria 3 Masina tehnilised andmed
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 3.12 SIPLACE HF komponentide käru
235
3.12.10 Kasutatud lindi kaldrenn, SIPLACE HF
3

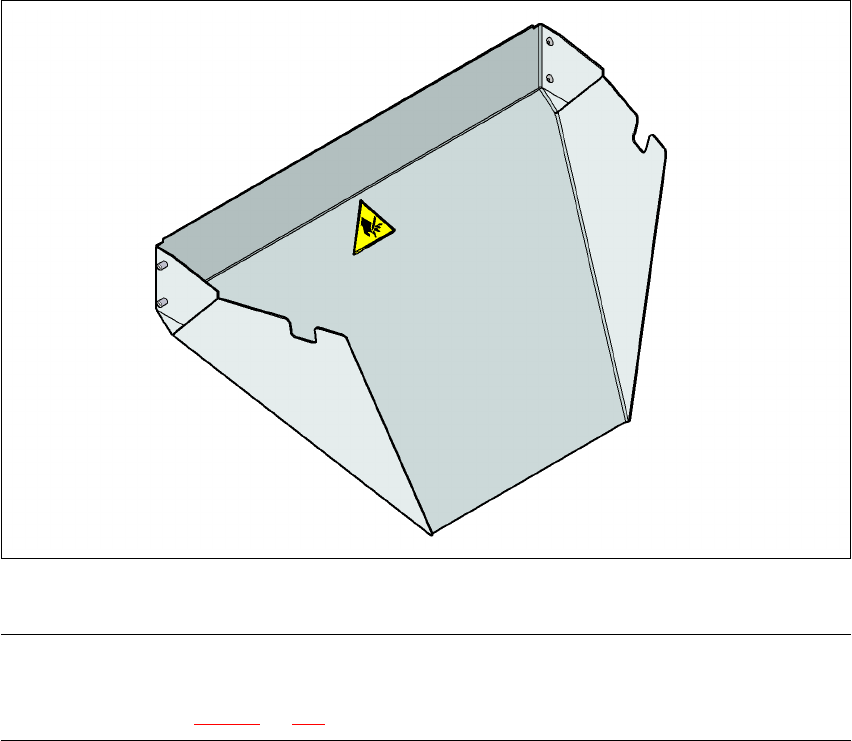

Joon. 3.12 - 9 Kasutatud lindi kaldrenn SIPLACE HF jaoks
MÄRKUS 3
SIPLACE HF lindijääkide kaldrenni saab paigaldada ainult SIPLACE HF komponentide käru dok-
kimisseadmele (joon. 5.11 - 6, lk 364).
3 Masina tehnilised andmed Kasutusjuhend SIPLACE X-Seeria
3.12 SIPLACE HF komponentide käru Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
236
3.12.11 Kasutatud lindi kanal SIPLACE HF komponentide käru dokkimisseadmel
Standardse versiooni korral saab kasutatud lindi kanali abil suunata pneumaatilisse lindilõikurisse
komponentide linti, mille maksimaalne tasku kõrgus on 17 mm.
3

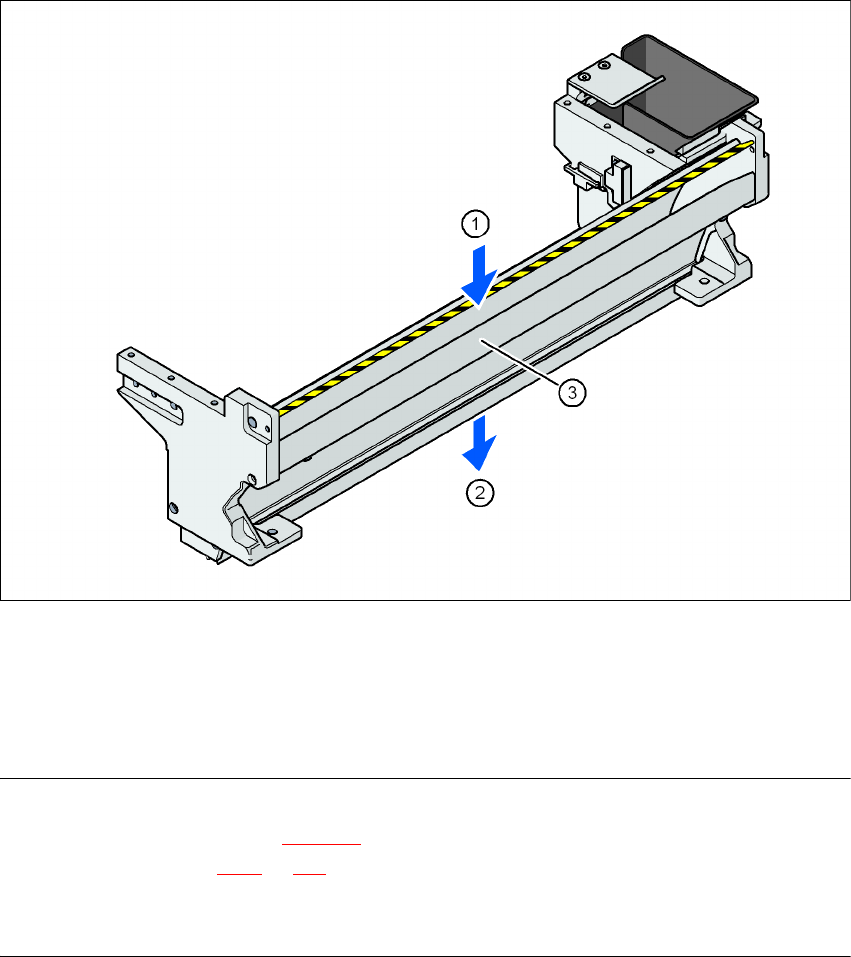

Joon. 3.12 - 10 Kasutatud lindi kanal SIPLACE HF komponentide käru dokkimisseadmel
(1) Sisendpilu kasutatud lintide jaoks
(2) Kasutatud lindi väljundpilu pneumaatilise lindilõikuri kohal
(3) Eraldusplaat lintidele < 17 mm (eemaldatakse lintide > 17 mm korral)
MÄRKUS
– Eraldusplaadi (pos. 3 joon. 3.12 - 10
) võib eemaldada linditaskute korral, mis on kõrgemad
kui 17 mm (vt jaotis 4.6.2
, lk 316).
→ Ärge asetage madalate taskutega sööturimooduleid vahetult sügavate taskutega sööturimoo-
dulite kõrvale. Kasutatud lindid võivad kattuda ja tekitada ummistuse.
