Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.1 Transpordi- ja tarnekonfiguratsioon
237
4 Ülesseadmine ja käikulaskmine
4.1 Transpordi- ja tarnekonfiguratsioon
4.1.1 Transpordipakend
Euroopa siseselt tarnitakse masin ja komponentide käru kilesse mähituna kahel puidust kaubaa-
lusel. Väljaspool Euroopat tarnitakse masin ja komponentide käru puidust sõrestikes.
4.1.1.1 Transpordipakendi mõõdud
Kaubaaluste ja puidust sõrestike mõõdud on toodud allolevas tabelis.
4

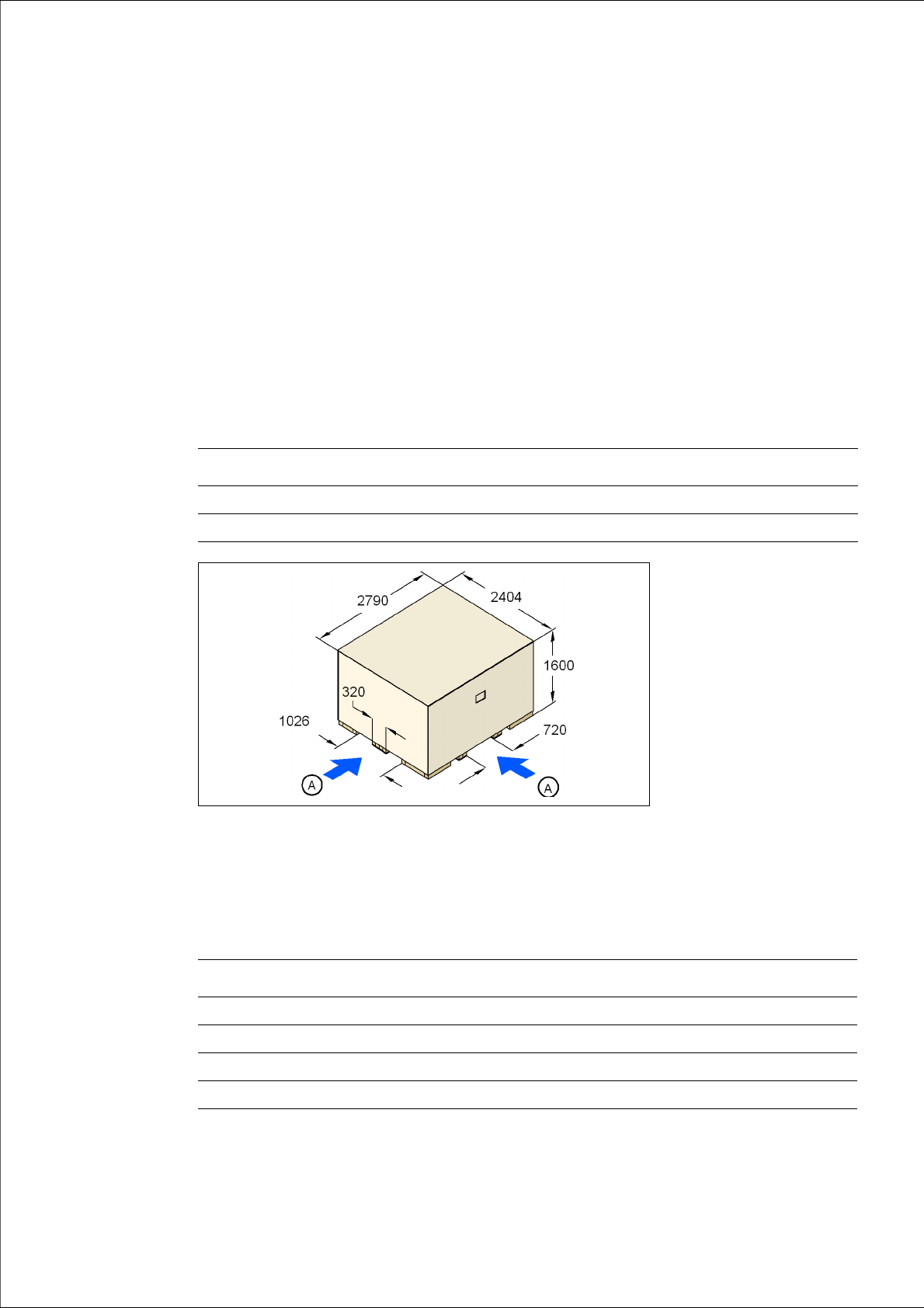

Joon. 4.1 - 1 Transpordikasti mõõdud millimeetrites
(A) Harktõstuki toetuspunktid
4.1.1.2 Tarnimiseks ettevalmistatud masina kaal
Allolevas tabelis on näidatud tarnimiseks ettevalmistatud masinate kaalud koos pakendiga.
Masin Komponentide käru
Kaubaalus 2790 x 2404 mm² 2060 x 1350 mm²
Puidust sõrestik 2790 x 2404 x 1600 mm³ 2060 x 1350 x 1300 mm³
Masin Tarnimine Euroopas Ülemere tarnimine
X2 3836 kg 4336 kg
X3 3980 kg 4420 kg
X4 4004 kg 4504 kg
CO käru 470 kg 550 kg
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.1 Transpordi- ja tarnekonfiguratsioon Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
238
4.1.2 Tarne kontrollimine
→ Hoidke masinat pakendis kuni ruumi temperatuuri saavutamiseni. Vastasel juhul võib tekkida
kondensatsioon.
→ Kontrollige tarnel kahjustuste puudumist.
→ Kontrollige löögiandureid.
→ Pakkige masin ja tarvikud lahti ning kontrollige tarne komplektsust (vaadake pakkelehte).
→ Dokumenteerige tulemused paigalduse aruandesse / vastuvõtukontrolli aruandesse.
4.1.3 Konfiguratsioon tarnimisel
Masin omab tarnimisel järgmist konfiguratsiooni:
– Trükiplaatide väljundpoole laienduskomplekt (pos. 1, joon. 4.1 - 2
, lk 239) on põhimasina kül-
jest lahti võetud.
– Trükiplaatide väljundpoole laienduskomplekti teljesõlm (pos. 2, joon. 4.1 - 2
, lk 239) on ase-
tatud transportpolstrile. Kõik kaablid on kinnitatud teljesõlme külge.
– Ühe lindiga konveieri laiuseks on seatud 210 mm. Kaksikkonveieri korral on konveieriraja 1
laiuseks 100 mm ja konveieriraja 2 laiuseks 210 mm. Selline laiuse seade on oluline masina
peenhäälestamisel.
Kaksikkonveieril on vasakpoolse konveieriraja elektrilised konveierimootori ja valgustõkke
pistikliitmikud kergesti juurdepääsetavad ning sinna jääb piisavalt ruumi väljundkonveieri
jaoks.
– Ühe lindiga või kaksikkonveieri väljundkonveierid (pos. 4, joon. 4.1 - 2
, lk 239) on lahti võetud.
Konveierimootorite ja valgustõkete elektrikaablid on lahti ühendatud.
– Mõlemad klaviatuurid (pos. 6, joon. 4.1 - 2
, lk 239) on lahti ühendatud.
– Klaviatuuride juurde kuuluvad alusplaadid (pos. 5, joon. 4.1 - 2
, lk 239) on eemaldatud.
– Mõlemad monitorid (pos. 7, joon. 4.1 - 2
, lk 239) on lahti võetud.
– Mõlemad indikaatorlambid (pos. 8, joon. 4.1 - 2
, lk 239) on lahti võetud.
– Kõik portaali teljed on kinnitatud transpordiklambritega.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.1 Transpordi- ja tarnekonfiguratsioon
239
4

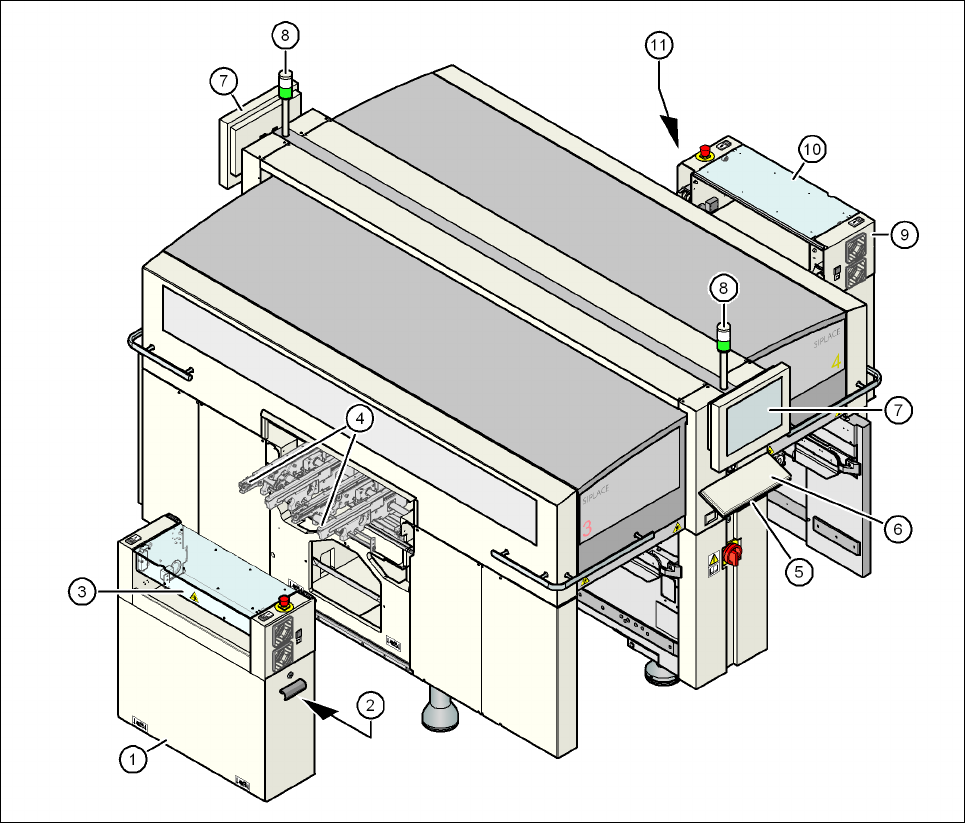

Joon. 4.1 - 2 Masina konfiguratsioon tarnimisel
(1) Laienduskomplekt trükiplaatide väljundpoolel - tarnimisel on lahti võetud
(2) Teljeplokk trükiplaatide konveieri väljundpoolel - X4: portaalid 2 ja 3, X3: portaal 3, X3: portaalid 1 ja 3
(3) Konveieri kate
(4) Väljundkonveier
(5) Klaviatuuri tugiplaat
(6) Klaviatuur
(7) Monitor
(8) Indikaatorlambid
(9) Arvutikarp trükiplaatide sisendpoolel
(10) Laienduskomplekt trükiplaatide sisendpoolel: võib olla vajadusel eemaldatud
(11) Teljeplokk trükiplaatide sisendpoolel - X4 ja X3: portaalid 1 ja 4
