4.1.5.3 Harktõstuki toetuspunktid masina tõstmisel
Järgmisel kahel joonisel on näidatud harktõstuki toetuspunktid masina tõstmisel kaubaaluselt või
juhul, kui tahate masinat transportida kaubaalust kasutamata.
MÄRKUS 4
Masina kahjustamise vältimiseks kasutage masina transportimisel suurematele kaugustele alati
kaubaalust ja harktõstukit.
Hark paralleelselt trükiplaatide konveieriga 4
HOIATUS! 4
Selleks, et vältida masinale pöördumatute vigastuste tekitamist, pöörake enne masina tõstmist tä-
helepanu järgmistele punktidele:
– Avage hargiharud just niipalju, et need mahuksid masina kahe jala vahele (tõstepinnad on
näidatud joon. 4.1 - 3
, lk 243). Masina jalgade vaheline kaugus on 776 mm. Kunagi ÄRGE
kasutage suuremat vahekaugust, sest siis osutub võimalikuks masina tõstmine raami ühelt
küljelt, mis võib põhjustada raami deformeerumist.
→ Masina tõstmisel kontrollige, et mõlemad hargiharud oleksid ühtlaselt koormatud. Masina kin-
del toetumine hargiharudele väldib tõstmisel masina külgsuunalist kaldumist. See väldib ka
ühepoolse koormuse tekkimist masina jalgadele, mis võib deformeerida viimaste kinnitusi
raamiga. Soovitame lasta teisel isikul jälgida masina tõstmist ning kontrollida, et masin ei kal-
duks harktõstukiga tõstmisel ühele küljele.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.1 Transpordi- ja tarnekonfiguratsioon
243
4

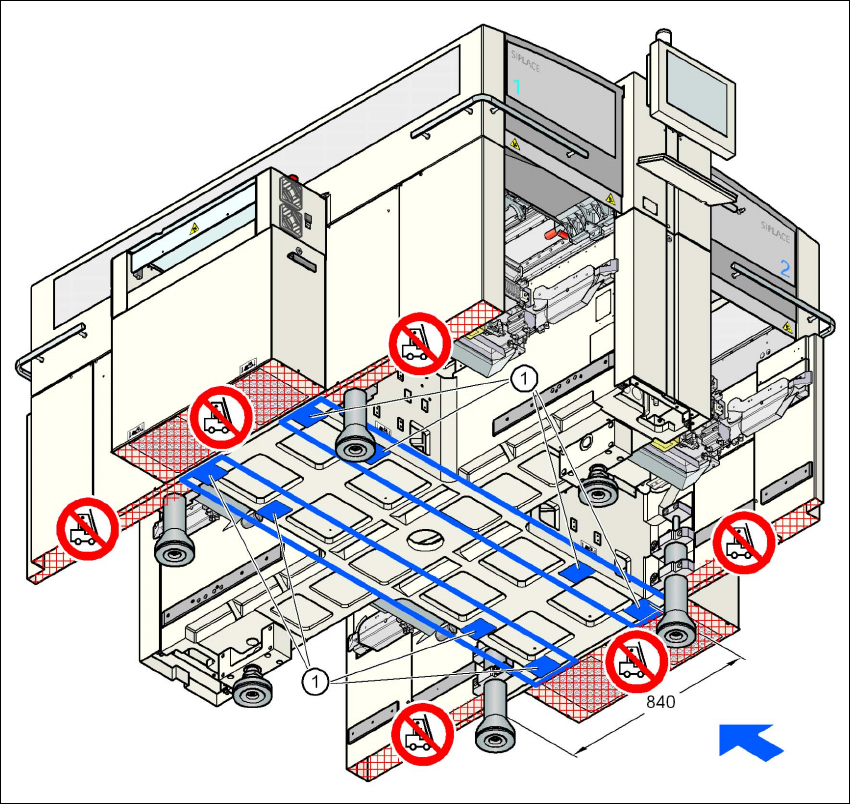

Joon. 4.1 - 3 Toetuspinnad - hark on paralleelselt trükiplaatide liikumise suunaga
(1) Harktõstuki hargi toetuspinnad
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.1 Transpordi- ja tarnekonfiguratsioon Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
244
Kahvel risti trükiplaatide konveieriga 4
4

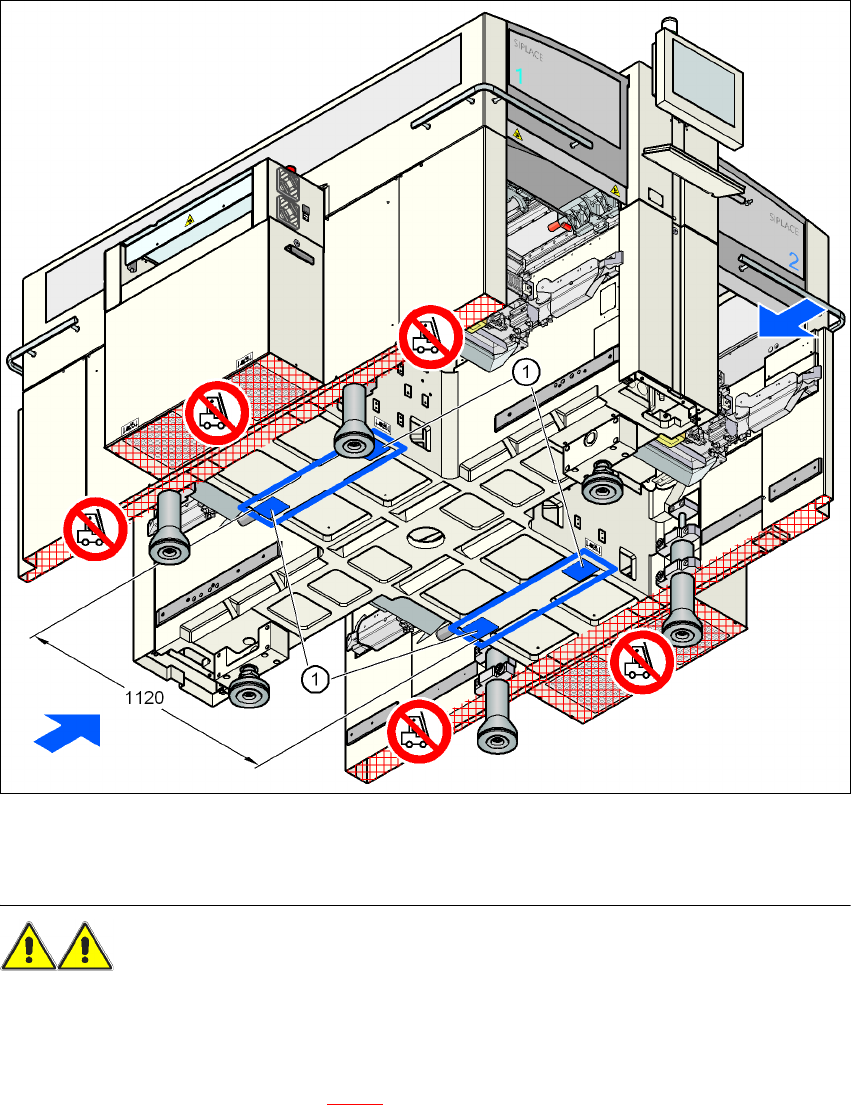

Joon. 4.1 - 4 Toetuspinnad - hark on risti trükiplaatide liikumise suunaga
(1) Harktõstuki hargi toetuspinnad
HOIATUS! 4
Selleks, et vältida masinale pöördumatute vigastuste tekitamist, pöörake enne masina tõstmist tä-
helepanu järgmistele punktidele:
– Hargiharude vaheline kaugus peab olema 800 kuni 900 mm. Harktõstuki jaoks ettenähtud
kontaktpinnad on näidatud joon. 4.1 - 4
. Kontaktpindade maksimaalne kaugus on 1120 mm.
Kunagi ÄRGE kasutage suuremat vahekaugust, sest siis osutub võimalikuks masina tõstmi-
ne raami ühelt küljelt, mis võib põhjustada raami deformeerumist.
