4.2.1.2 Vibratsiooni piirväärtused
Masin pole tundlik aluspinna vibreerimisele, kui alltoodud vibratsiooni piirväärtustest tuleb kinni pi-
dada.
4
4
4
4
4
4.2.2 Suruõhutoide
4.2.2.1 Suruõhutoite kontrollimine
Kontrollige, kas suruõhutoide vastab masina tehnilistele andmetele (vt tabelit jaotises 3.2, lk 107).
MÄRKUS 4
Dokument pealkirjaga "Kommunikatsioonide konfiguratsioon (elekter ja suruõhk) SMD süsteemi-
dele kliendi ruumides", tootenumber 00191409-xx, kirjeldab tegevusi, mis tuleb teha vastavuse
saavutamiseks nõutavate tehniliste tingimustega.
→ Protokollige paigalduskohas kasutatava suruõhu parameetrid.
HOIATUS!
Kunagi ÄRGE võtke lahti rõhu all olevaid suruõhutorusid. Nii võite saada traumasid. 4
Parameetrid Väärtused
Vibratsioonisageduse 5 - 100 Hz kolmanda harmoonilise spektraalväärtus
v < 250 µm/s
Ajalise kõvera v
max
väärtus
v
max
< 1,5 mm/s
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.2 Infrastruktuur masina paigalduskohas
247
4.2.2.2 Masina suruõhuliitmikud
4

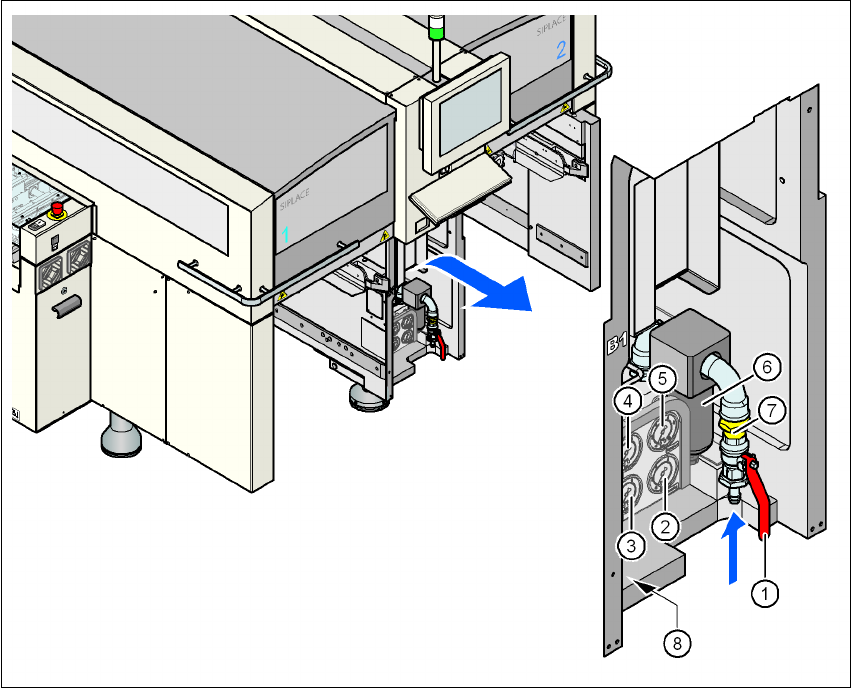

Joon. 4.2 - 1 Suruõhutoru liitmik
(1) Sulgeklapp "OPEN" (avatud) asendis
(2) Manomeeter komponentide varustussüsteemi suruõhu rõhu mõõtmiseks
Soovitatav rõhk: 0,5 ± 0,025 MPa, 5 ± 0,25 baari (mõõteulatus: 0 - 0,6 MPa, 0 - 6 baari)
(3) Portaali jaoturi suruõhu manomeeter
Soovitatav rõhk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 baari (mõõteulatus 0 - 0,6 MPa, 0 - 6 baari)
(4) Puistekomponentide karbiga sööturimoodulite suruõhu manomeeter
Soovitatav rõhk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 baari (mõõteulatus 0 - 0,6 MPa, 0 - 6 baari)
(5) Sisendrõhu manomeeter
Soovitatav rõhk: 0,5 - 1,0 MPa, 5 - 10 baari (mõõteulatus: 0 - 1,0 MPa, 0 - 10 baari)
(6) Suruõhu filter
(7) Suruõhuliitmik
(8) Sisekuuskantpeaga kruvi suruõhuseadme kinnitamiseks
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.2 Infrastruktuur masina paigalduskohas Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
248
4.2.3 Elektritoide
4

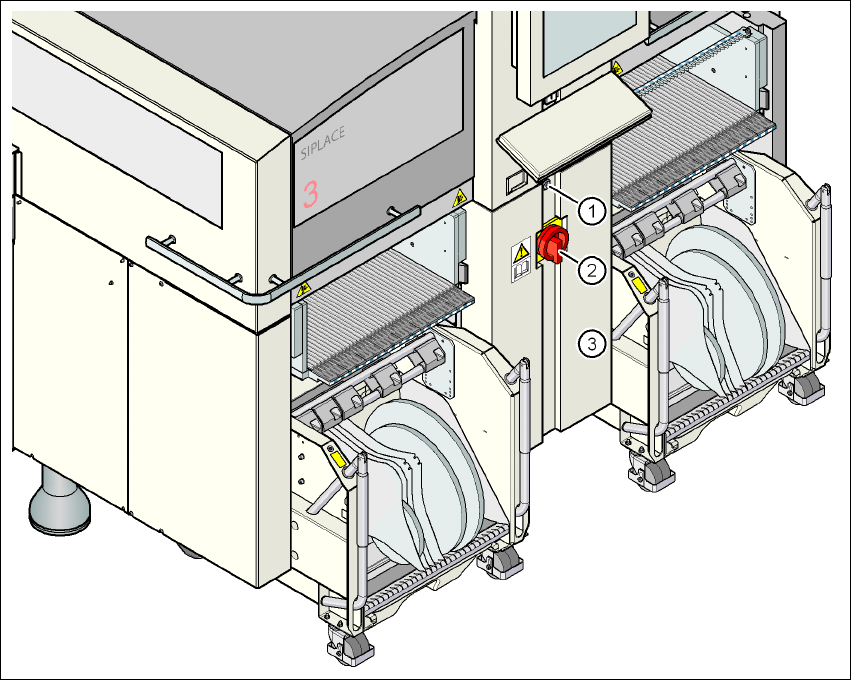

Joon. 4.2 - 2 Toiteploki asukoht masinal
4
(1) Lukk
(2) Pealüliti kaitse, mis väldib selle uuesti sisselülitamist
(3) Kate
