4.2.3.1 Ohutusalased märkused

HOIATUS!

Masinat toidetakse võrgupingega 3 x 200 V~, 3 x 208 V~, 3 x 230 V~, 3 x 380 V~, 3 x 400 V~ või

3 x 415 V~ ± 5 %, 50/60 Hz. Seetõttu on mõned süsteemi osad eluohtlikult pingestatud - seda

isegi siis, kui pealüliti on välja lülitatud. Masina ebaõige käsitsemine võib lõppeda surma, raskete

vigastuste või seadmele oluliste kahjustuste tekitamisega. 4

→ Täitke alati vastavaid ohutuseeskirju ja DIN-norme (eriti DIN EN 60 204, 1. osa).

→ Toiteallika kaitsekatet avada ja masinaga võrgutoidet ühendada võib ainult vastavalt kvalifit-

seeritud ja koolitatud personal.

4.2.3.2 Elektritoite kontrollimine

Kontrollige, kas elektritoide vastab masina tehnilistele andmetele (vt tabelit jaotises 3.2, lk 107).

MÄRKUS 4

Dokument pealkirjaga "Kommunikatsioonide konfiguratsioon (elekter ja suruõhk) SMD süsteemi-

dele kliendi ruumides", tootenumber 00191409-xx, kirjeldab tegevusi, mis tuleb teha vastavuse

saavutamiseks nõutavate tehniliste tingimustega.

MÄRKUS 4

Tehnilistel põhjustel tekib vooluvõrgus koormustippe. Vajaduse korral pöörduge elektrivarustu-

sega tegeleva ettevõtte poole ja laske võrgu takistust kontrollida.

4.2.3.3 Toitekaabli tehnilised andmed

Toitekaabel peab vastama järgmistele tehnilistele tingimustele:

5 x 6 mm² pingele 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~

5 x 6 mm² pingele 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~

Juhtmekiudude värvikood sõltub riigist, kus masinat kasutatakse.

4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria

4.2 Infrastruktuur masina paigalduskohas Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne

250

HOIATUS! 4

Iga üksiku masina ja paigaldatud lisaseadme (nt Matrix-Tray-Changer, tootlikkust suurendav tõs-

teseade) elektrikaablid peavad olema selgelt identifitseeritud ning nende kuuluvuses ei tohi tek-

kida kahtlusi. Kehtib selle riigi seadusandlus, kus masin töötab.

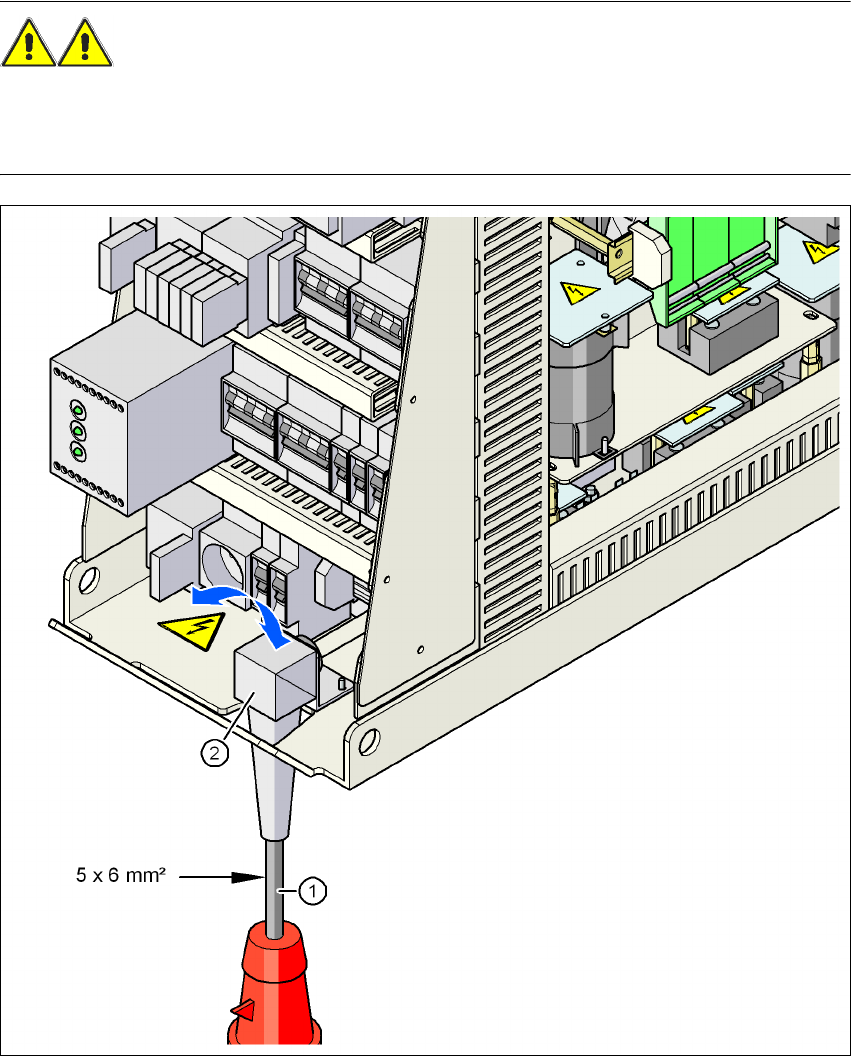

Joon. 4.2 - 3 Toitekaabli ristlõige

(1) Toitekaabel

(2) Nurgik kaablikarbikule

Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine

Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.2 Infrastruktuur masina paigalduskohas

251

4.2.3.4 Toitekaabli ühendamine

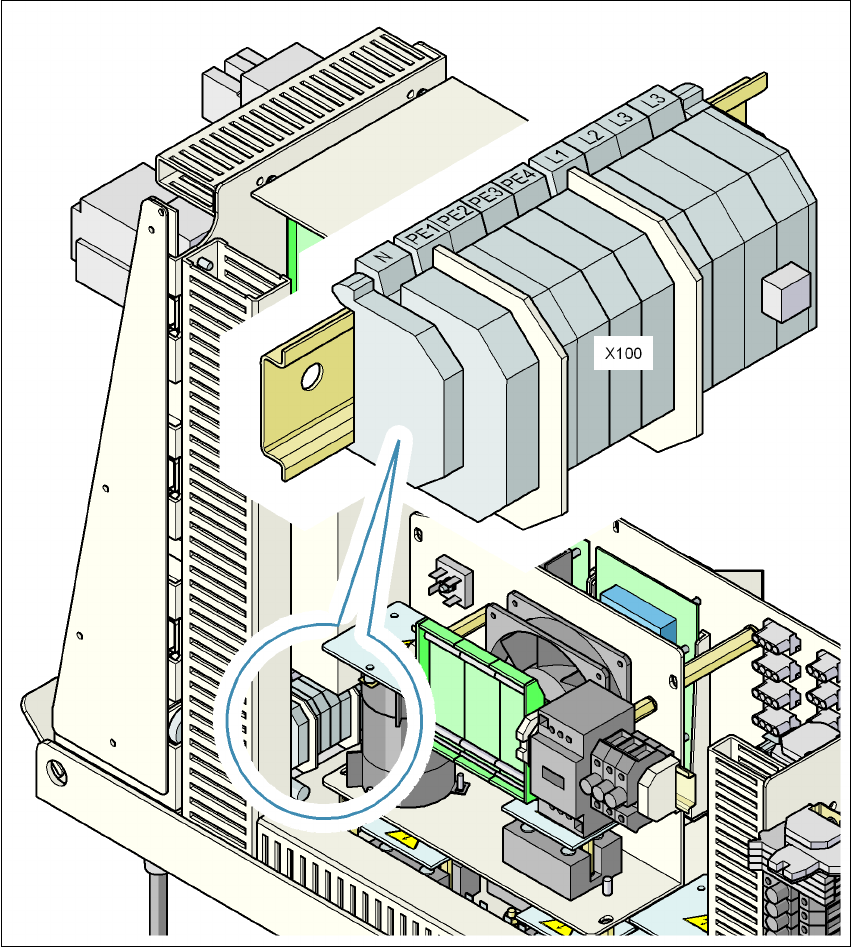

Joon. 4.2 - 4 Klemmipaneel toitekaabli ühendamiseks

(L1) Faas (kolmefaasiline)

(L2) Faas (kolmefaasiline)

(L3) Faas (kolmefaasiline)

(N) Neutraalne juht

(PE) Kaitsemaanduse juhtmed PE1, PE2, PE3, PE4

(X100) Klemmipaneel
