Kasutusjuhend SIPLA CE X-Seeria 4 Ülesseadmine ja käikulaskmine Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine 259 4 Joon. 4.3 - 3 M asina jalad 4 (1) V älimine masina jal g, 4 x, 2 v er…
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
258
kasutage suuremat vahekaugust, sest siis osutub võimalikuks masina tõstmine raami ühelt
küljelt, mis võib põhjustada raami deformeerumist.
→ Masina tõstmisel kontrollige, et mõlemad hargiharud oleksid ühtlaselt koormatud. Masina kin-
del toetumine hargiharudele väldib tõstmisel masina külgsuunalist kaldumist. See väldib ka
ühepoolse koormuse tekkimist masina jalgadele, mis võib deformeerida viimaste kinnitusi
raamiga. Soovitame lasta teisel isikul jälgida masina tõstmist ning kontrollida, et masin ei kal-
duks harktõstukiga tõstmisel ühele küljele.
→ Tõstke masin harktõstukiga ligikaudu 35 cm kõrgusele. Nii väldite oma jalgade vigastamist
masina jalgade juhuslikul madalamale keeramisel.
Masin toetub 6 jalale.
– 4 välimist masina jalga (pos. 1, joon. 4.3 - 3
, lk 259)
Välimistel masina jalgadel on kaks versiooni: 4
– välimine masina jalg trükiplaatide konveieri kõrguse 830 mm jaoks, pikkus 369 mm,
tootenumber 03041008-01 (pos. 1, joon. 4.3 - 2
);
– välimine masina jalg trükiplaatide konveieri kõrguste 900, 930 ja 950 mm jaoks, pikkus
439 mm, tootenumber 03000890-02 (pos. 2, joon. 4.3 - 2
).
– 2 keskmist masina jalga (pos. 2, joon. 4.3 - 3
, lk 259) koos 2 distantsklotsiga (pos. 3 ja pos.
4, joon. 4.3 - 3
, lk 259) kõrguse reguleerimiseks (vajadusel).
4

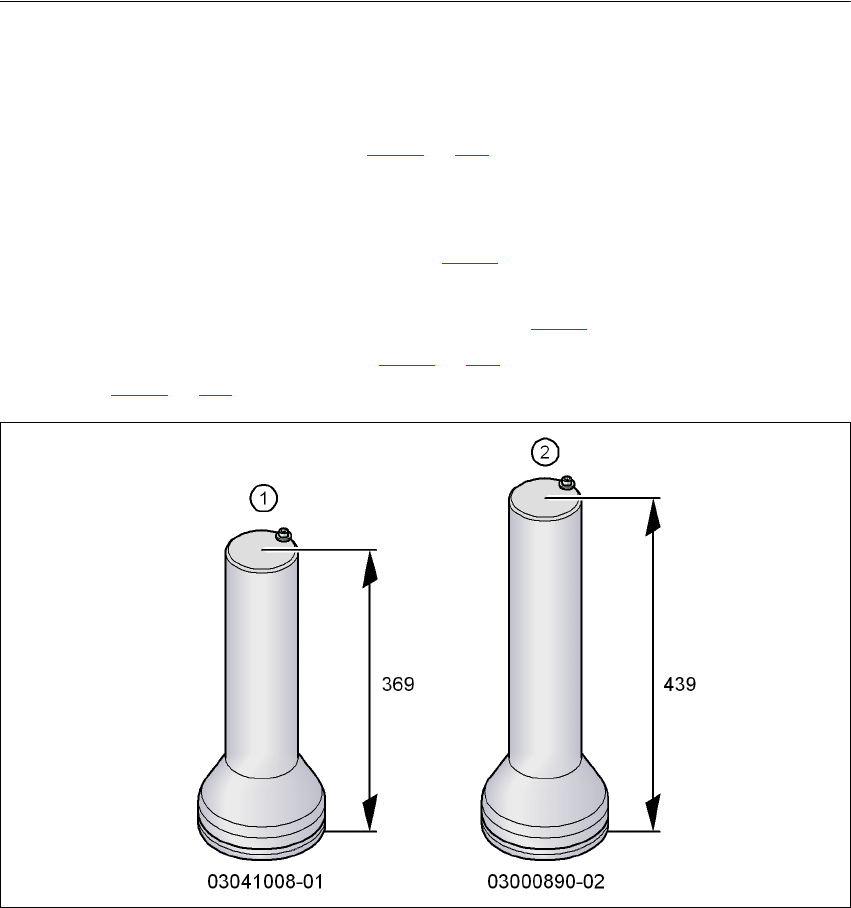

Joon. 4.3 - 2 Välimised masina jalad - kaks versiooni (mõõdud mm-des)
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
259
4

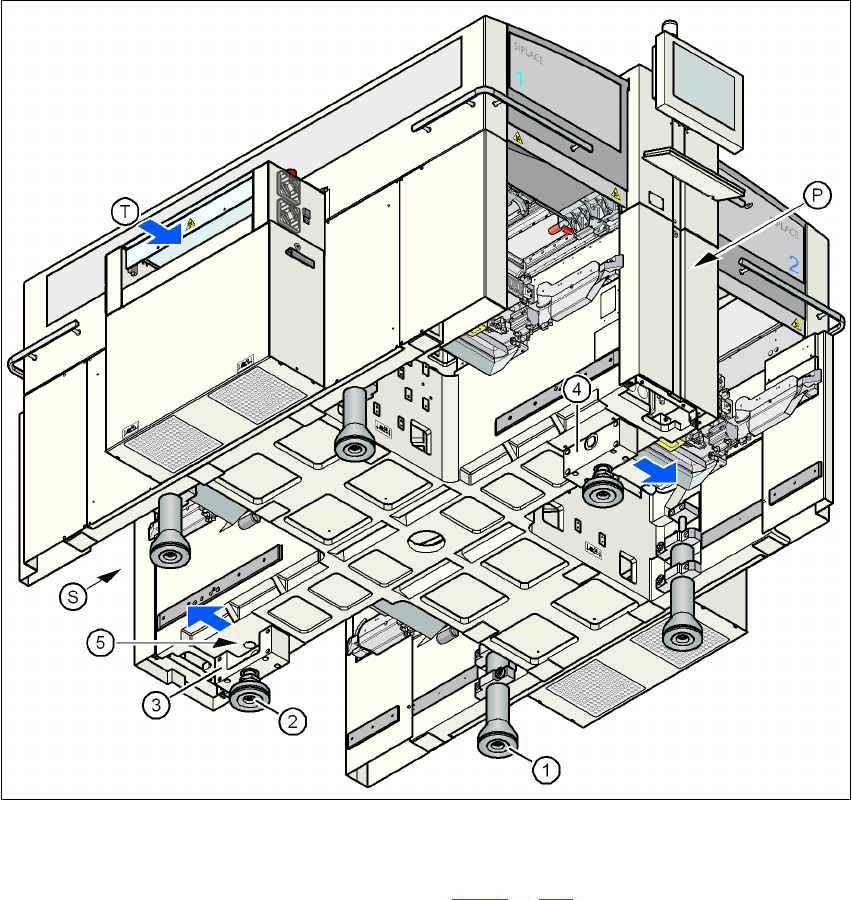

Joon. 4.3 - 3 Masina jalad
4
(1) Välimine masina jalg, 4 x, 2 versiooni (vt joon. 4.3 - 2, lk 258)
(2) Keskmine masina jalg, 2 x
(3) Distantsklots toiteploki poolel
(4) Distantsklots pneumoseadme poolel
(5) Keermestatud ava masina keskmise jala jaoks
(T) Trükiplaatide liikumise suund
(P) Pneumoseade
(S) Toiteplokk
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
260
4.3.4.1 Masina keskmiste jalgade kõrguse eelseadmine
Esmalt tuleb seada masina keskmiste jalgade kõrgus. Masina kõrguse seadmiseks tuleb masina
alla poltide abil kinnitada õigesse asendisse distantsklotsid.
Trükiplaatide konveieri seadmine kõrgusele 830 mm 4
Trükiplaatide konveieri kõrguse 830 mm korral pole distantsklotsid vajalikud.
→ Kruvige masina jalg keermestatud avasse nii sügavale kui võimalik (pos. 5, joon. 4.3 - 3
, lk
259
).
Trükiplaatide konveieri seadmine kõrgusele 900 mm 4
Trükiplaatide konveieri kõrguse 900 mm korral on vajalik distantsklots.
→ Paigaldage distantsklots nii, et 90 mm külg oleks vertikaalne ning ava masina keskmise jala
jaoks oleks suunatud allapoole.
4
4
4
4
4
4
4
4
4
4
4
4

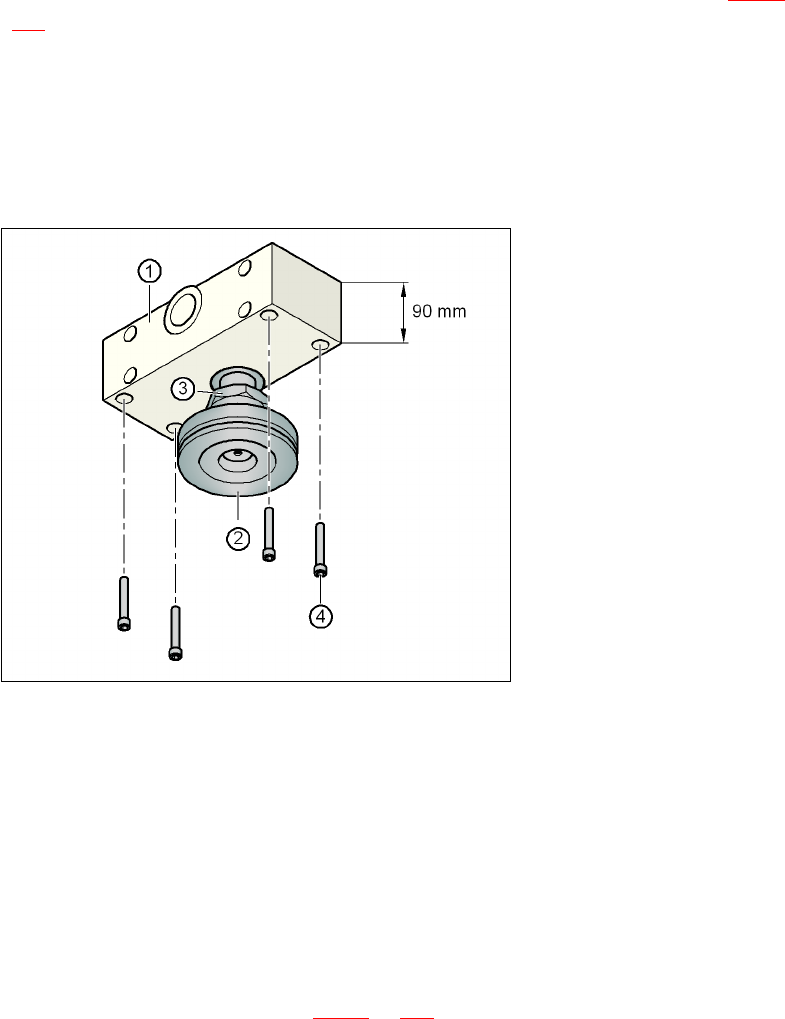

Joon. 4.3 - 4 Distantsklotside reguleerimine konveieri kõrguse 900 mm korral
4
(1) Distantsklotsi kõrgus 90 mm
(2) Masina keskmine jalg
(3) M24 lukustusmutter
(4) Sisekuuskantpeaga kruvi M12x80, 4 x
→ Kruvige masina keskmise jala keere distantsklotsi alumisel küljel asuvasse avasse.
→ Reguleerige masina all olevat kaks distantsklotsi järgmisel viisil:
– Suruõhuseadme poolel asuva distantsklotsi ava peab olema pööratud trükiplaatide liiku-
mise suunda (vt pos. 4, joon. 4.3 - 3
, lk 259).
