4 Ülesseadmine ja käikulaskmin e Kasut usjuhend SIPLACE X-Seeria 4.3 Masina ülesseadmine T arkvaraversiooni SR.605.xx põhjal 07/2008 E E väljaanne 260 4.3.4.1 Masina keskmiste jalgade kõrguse eelseadmine Esmalt tul eb se…
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
259
4
Joon. 4.3 - 3 Masina jalad
4
(1) Välimine masina jalg, 4 x, 2 versiooni (vt joon. 4.3 - 2, lk 258)
(2) Keskmine masina jalg, 2 x
(3) Distantsklots toiteploki poolel
(4) Distantsklots pneumoseadme poolel
(5) Keermestatud ava masina keskmise jala jaoks
(T) Trükiplaatide liikumise suund
(P) Pneumoseade
(S) Toiteplokk
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
260
4.3.4.1 Masina keskmiste jalgade kõrguse eelseadmine
Esmalt tuleb seada masina keskmiste jalgade kõrgus. Masina kõrguse seadmiseks tuleb masina
alla poltide abil kinnitada õigesse asendisse distantsklotsid.
Trükiplaatide konveieri seadmine kõrgusele 830 mm 4
Trükiplaatide konveieri kõrguse 830 mm korral pole distantsklotsid vajalikud.
→ Kruvige masina jalg keermestatud avasse nii sügavale kui võimalik (pos. 5, joon. 4.3 - 3
, lk
259
).
Trükiplaatide konveieri seadmine kõrgusele 900 mm 4
Trükiplaatide konveieri kõrguse 900 mm korral on vajalik distantsklots.
→ Paigaldage distantsklots nii, et 90 mm külg oleks vertikaalne ning ava masina keskmise jala
jaoks oleks suunatud allapoole.
4
4
4
4
4
4
4
4
4
4
4
4

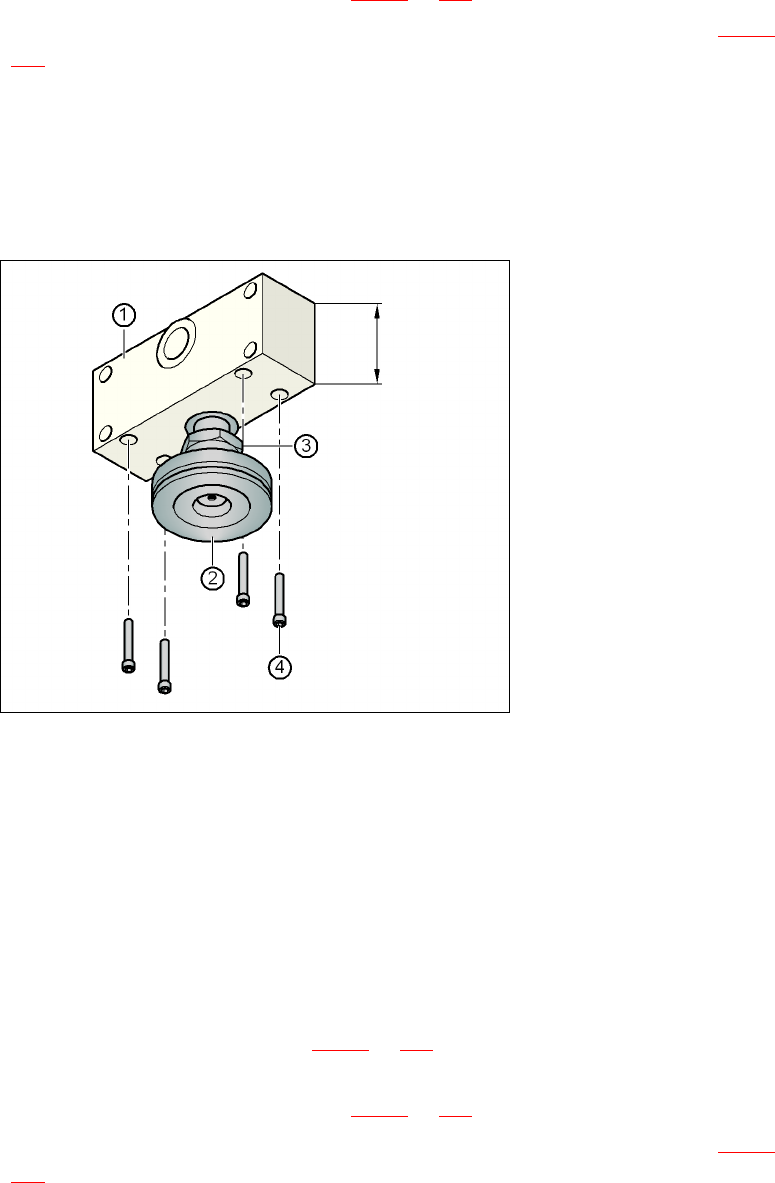

Joon. 4.3 - 4 Distantsklotside reguleerimine konveieri kõrguse 900 mm korral
4
(1) Distantsklotsi kõrgus 90 mm
(2) Masina keskmine jalg
(3) M24 lukustusmutter
(4) Sisekuuskantpeaga kruvi M12x80, 4 x
→ Kruvige masina keskmise jala keere distantsklotsi alumisel küljel asuvasse avasse.
→ Reguleerige masina all olevat kaks distantsklotsi järgmisel viisil:
– Suruõhuseadme poolel asuva distantsklotsi ava peab olema pööratud trükiplaatide liiku-
mise suunda (vt pos. 4, joon. 4.3 - 3
, lk 259).
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
261
– Toiteploki poolel asuva distantsklotsi ava peab olema pööratud vastupidiselt trükiplaatide
liikumise suunale (vt pos. 3, joon. 4.3 - 3
, lk 259).
→ Kinnitage kõik distantsklotsid nelja sisekuuskantkruviga M12x80 (vt pos. 4 joon. 4.3 - 4
, lk
260
) 10 mm kruvikeeraja otsa kasutades.
Trükiplaatide konveieri seadmine kõrgustele 930 ja 950 mm 4
Trükiplaatide konveieri seadmiseks kõrgustele 930 mm ja 950 mm vajatakse distantsklotse.
→ Paigaldage distantsklots nii, et 122,5 mm külg oleks vertikaalne ning ava masina keskmise
jala jaoks oleks suunatud allapoole.
4
Joon. 4.3 - 5 Distantsklotside reguleerimine konveieri kõrguste 930 ja 950 mm korral
4
(1) Distantsklotsi kõrgus 122,5 mm
(2) Masina jalg
(3) M24 lukustusmutter
(4) Sisekuuskantpeaga kruvi M12x80, 4 x
→ Kruvige masina keskmise jala keere distantsklotsi alumisel küljel asuvasse avasse.
→ Seadke kaks distantsklotsi ettenähtud asendisse järgmisel viisil:
– Suruõhuseadme poolel asuva distantsklotsi ava peab olema pööratud trükiplaatide liiku-
mise suunda (vt pos. 4, joon. 4.3 - 3
, lk 259).
– Toiteploki poolel asuva distantsklotsi ava peab olema pööratud vastupidiselt trükiplaatide
liikumise suunale (vt pos. 3, joon. 4.3 - 3
, lk 259).
→ Kinnitage kõik distantsklotsid nelja sisekuuskantkruviga M12x80 (vt pos. 4 joon. 4.3 - 5
, lk
261
) 10 mm kruvikeeraja otsa kasutades.
122,5 mm
