Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
261
– Toiteploki poolel asuva distantsklotsi ava peab olema pööratud vastupidiselt trükiplaatide
liikumise suunale (vt pos. 3, joon. 4.3 - 3
, lk 259).
→ Kinnitage kõik distantsklotsid nelja sisekuuskantkruviga M12x80 (vt pos. 4 joon. 4.3 - 4
, lk
260
) 10 mm kruvikeeraja otsa kasutades.
Trükiplaatide konveieri seadmine kõrgustele 930 ja 950 mm 4
Trükiplaatide konveieri seadmiseks kõrgustele 930 mm ja 950 mm vajatakse distantsklotse.
→ Paigaldage distantsklots nii, et 122,5 mm külg oleks vertikaalne ning ava masina keskmise
jala jaoks oleks suunatud allapoole.
4
Joon. 4.3 - 5 Distantsklotside reguleerimine konveieri kõrguste 930 ja 950 mm korral
4
(1) Distantsklotsi kõrgus 122,5 mm
(2) Masina jalg
(3) M24 lukustusmutter
(4) Sisekuuskantpeaga kruvi M12x80, 4 x
→ Kruvige masina keskmise jala keere distantsklotsi alumisel küljel asuvasse avasse.
→ Seadke kaks distantsklotsi ettenähtud asendisse järgmisel viisil:
– Suruõhuseadme poolel asuva distantsklotsi ava peab olema pööratud trükiplaatide liiku-
mise suunda (vt pos. 4, joon. 4.3 - 3
, lk 259).
– Toiteploki poolel asuva distantsklotsi ava peab olema pööratud vastupidiselt trükiplaatide
liikumise suunale (vt pos. 3, joon. 4.3 - 3
, lk 259).
→ Kinnitage kõik distantsklotsid nelja sisekuuskantkruviga M12x80 (vt pos. 4 joon. 4.3 - 5
, lk
261
) 10 mm kruvikeeraja otsa kasutades.
122,5 mm
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
262
4.3.4.2 Masina välimiste jalgade kõrguse eelseadmine
4

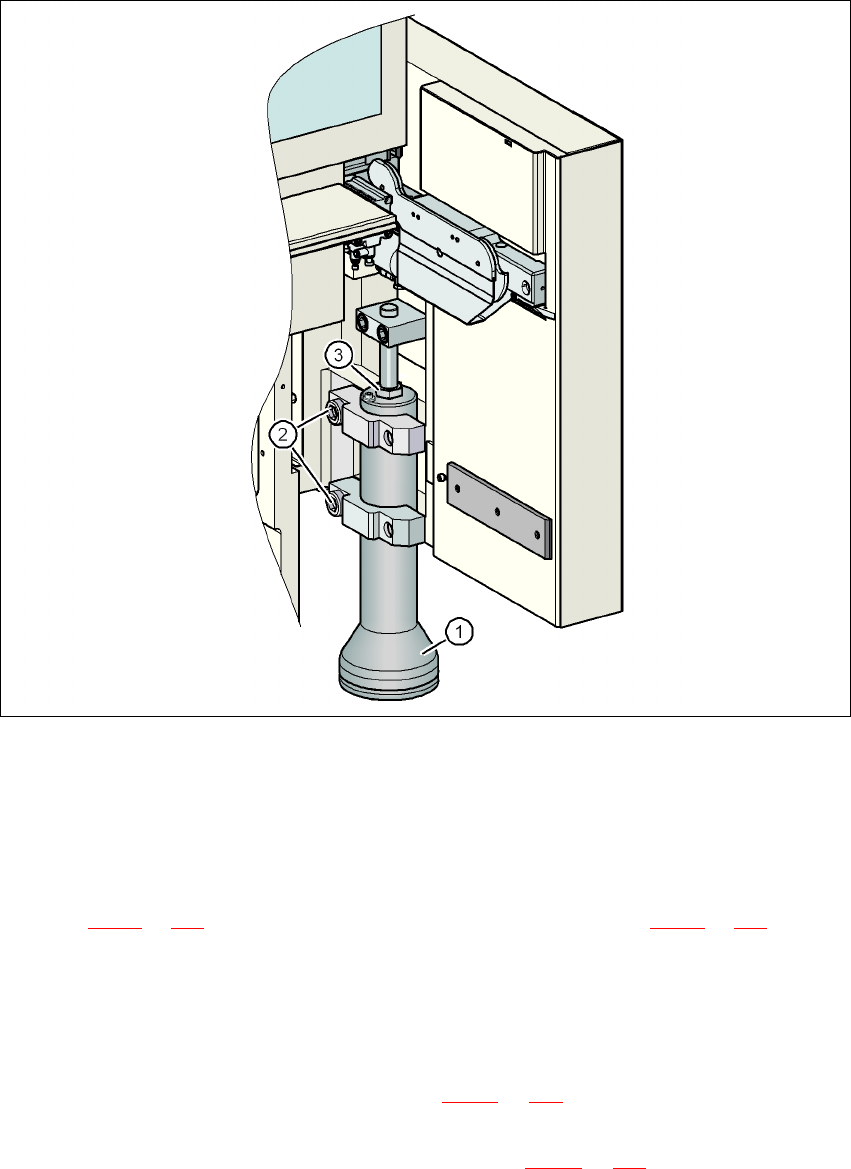

Joon. 4.3 - 6 Masina välimiste jalgade kõrguse eelseadmine
(1) Masina jalg - 2 versiooni
(2) M24x90 sisekuuskantpeaga kruvi
(3) M24x2x120 reguleerimiskruvi
→ Lõdvendage 19 mm kruvikeerajaotsakuga kaks sisekuuskantpeaga kruvi M24x90 (pos. 2,
joon. 4.3 - 6
, lk 262) ja võimaldage välimisel masina jalal (pos. 1, joon. 4.3 - 6, lk 262) libiseda
aeglaselt sisse kuni peatumiseni.
→ Paigaldage nõutava trükiplaatide konveieri kõrguse saamiseks õige masina jalg.
Välimistel masina jalgadel on kaks versiooni: 4
– välimine masina jalg trükiplaatide konveieri kõrguse 830 mm jaoks, pikkus 369 mm,
tootenumber 03041008-01 (pos. 1, joon. 4.3 - 3
, lk 259);
– välimine masina jalg trükiplaatide konveieri kõrguste 900, 930 ja 950 mm jaoks, pikkus
439 mm, tootenumber 03000890-02 (pos. 2, joon. 4.3 - 3
, lk 259).
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
263
→ Teostage masina kõigi välimiste jalgade kõrguse eelseadmine.
Kaugus masina jala alumise otsa ja masina raami alumise serva vahel peab olema järgmine:
→ Kasutage reguleerimiskruvi M24x2x120 (pos. 3 joon. 4.3 - 6
, lk 262) reguleerimiseks harkvõtit
suurusega 36, kuni saavutate ülalolevas tabelis toodud väärtused soovitud konveieri kõrguse
jaoks.
→ Nüüd kasutage ettevaatlikult harktõstukit ja laske masin alla, kuni selle jalad puudutavad kor-
raga põranda pinda. Paigalduskohas peab alati viibima teine töötaja, kelle ülesandeks on jäl-
gida, et masin jääks allalaskmisel stabiilseks. Vajalikuks võib osutuda masina välimiste
jalgade klambrite mõningane lõdvendamine.
→ Jätkake masina ettevaatlikku allapoole laskmist, kuni masina välimised jalad puutuvad vastu
kõrguse reguleerimiseks kasutatavaid kruvisid M24x2x120 (pos. 3, joon. 4.3 - 6
, lk 262).
→ Veenduge, et masina keskmised jalad (pos. 2, joon. 4.3 - 3
, lk 259) ei puutuks veel vastu põ-
randat. Vajaduse korral keerake keskmisi jalgu mõningal määral masina või distantsklotsi
sisse.
MÄRKUS 4
Kirjelduse masina lõplikuks reguleerimiseks leiate jaotisest 4.3.17 lk 304.
Trükiplaatide konveieri
kõrgus
Kaugus masina jala alumisest pinnast kuni masina
raami alumise servani
830 mm 120 mm
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
