Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
265
4.3.6 Väljundkonveieri paigaldamine
4.3.6.1 Tööriistad
– Sisekuuskantvõtmed, DIN 911, komplekt
– Ristkruvits, suurus 1
4.3.6.2 Kokkupanek
4

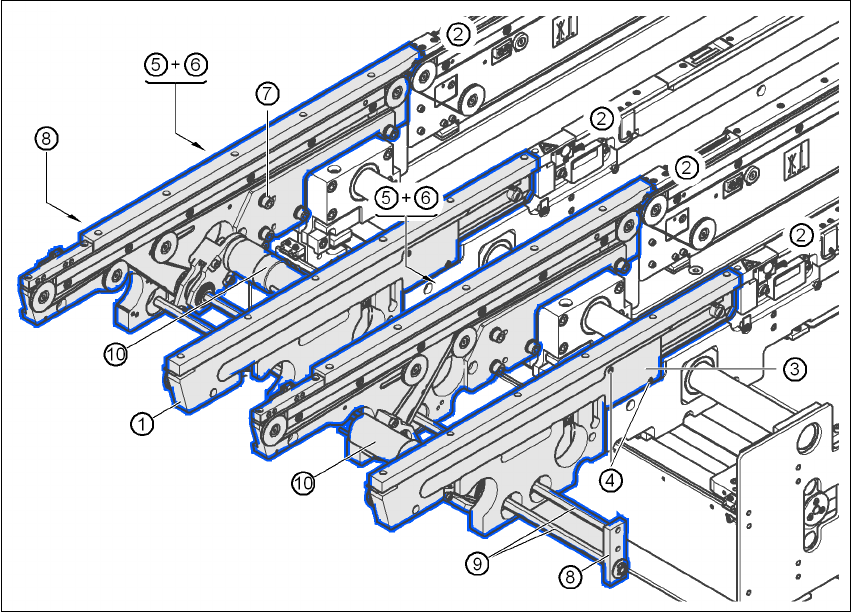

Joon. 4.3 - 7 Väljundkonveier - kaksikkonveier
(1) Rööbas, väljundkonveier
(2) Rööbas, töökonveier 2
(3) Kaablikate 20 x 200
(4) Peitpeaga kruvi, ISO 7046, M3x6, 2 tk kaablikatte kohta
(5) Kaablikate 20 x 310
(6) Silinderpeakruvi, DIN 912, M3x5, 1 tk kaablikatte kohta
(7) Silinderpeakruvi, DIN 912, M6x16 ja seibid 4 tk rööpa kohta
(8) Juhik kuusnurksele teljele
(9) Kuusnurkne telg (ühe lindiga konveier: üks, kaksikkonveier: kaks)
(10) Ajam
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
266
→ Eemaldage kaablikatted (pos. 3 ja 5 joon. 4.3 - 7, lk 265) väljundkonveieri rööbastelt (pos. 1
joon. 4.3 - 7
, lk 265).
→ Asetage rööbas (pos. 1 joon. 4.3 - 7
, lk 265) ettevaatlikult vastu töökonveieril olevat rööbast
(pos. 2 joon. 4.3 - 7
, lk 265).
ETTEVAATUST! 4
Olge ettevaatlik ja vältige valgustõkete ja ajamimootorite kaablite läbilõikamist.
→ Kinnitage kõik rööpad 4 silinderpeakruvi M6x16 ja vastavate seibide (pos. 7, joon. 4.3 - 7
, lk
265
) abil.
→ Ühendage toitekaablid valgustõkete ja ajamimootorite külge.
→ Paigaldage kaablikatted (pos. 3 ja 5, joon. 4.3 - 7
, lk 265).
→ Sisestage kuusnurkne telg (pos. 9, joon. 4.3 - 7
, lk 265) ajamisse (pos. 10, joon. 4.3 - 7, lk
265
).
→ Veenduge, et kuusnurkse telje juhik (pos. 8, joon. 4.3 - 7
, lk 265) oleks alati suunatud kon-
veieri külgseina (pos. 10, joon. 4.3 - 7
, lk 265) poole, kuhu on ajam kinnitatud.
4.3.7 Laienduskomplekti monteerimine trükiplaatide väljundpoolele
4.3.7.1 Tööriistad
– Sisekuuskantvõtmed, DIN 911, komplekt
– Masina võti
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
267
4.3.7.2 Kokkupanek
4

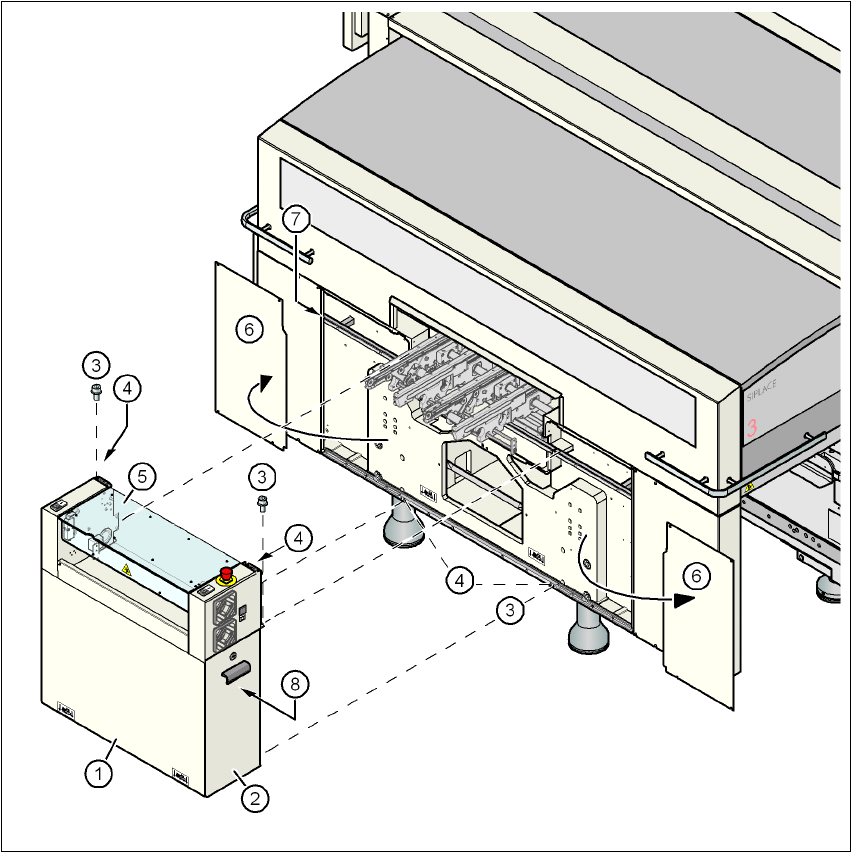

Joon. 4.3 - 8 Laienduskomplekti monteerimine trükiplaatide väljundpoolele
(1) Laienduskomplekt
(2) Uks
(3) Silinderpeakruvi, DIN 912, M6x16 ja seib
(4) Maanduse ühenduspunkt
(5) Konveieri kate
(6) Külgpaneel, lahti võetud
(7) Sahtli rööbas
(8) Telje plokk, portaalid 1 ja 3 (X2), teljeplokk, portaal 3 (X3) või teljeplokk, portaalid 2 ja 3 (X4)
