4 Ülesseadmine ja käikulaskmin e Kasut usjuhend SIPLACE X-Seeria 4.3 Masina ülesseadmine T arkvaraversiooni SR.605.xx põhjal 07/2008 E E väljaanne 270 4.3.7.5 Uste maand uskaabli p aigaldamine → Kinnitage k aks uste maa …
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
269
4.3.7.3 Kuusnurkse telje juhiku paigaldamine
→ Ühe lindiga konveieri korral kinnitage üks kuusnurkse telje juhik (pos. 8, joon. 4.3 - 7, lk 265)
laienduskomplekti külge, kasutades kaht silinderpeakruvi M6x16 ja seibe.
→ Kaksikkonveieri korral kinnitage kaks kuusnurkse telje juhikut (pos. 8, joon. 4.3 - 7
, lk 265)
laienduskomplekti külge, kasutades kaht silinderpeakruvi M6x16 ja seibe.
4.3.7.4 Kaabelühenduste tegemine - laienduskomplekt trükiplaatide väljundpoolele
4
4
4
4
4
Laienduskomplekti vasak pool
(liikumissuunas vaadatuna)
Liitmik/kaabel Liitmikku/kaablisse
AVARIISEISKAMISNUPP
Käivitus/seiskamisnupp
X63/03020687 X63/03002526
Kaitsekatte lüliti, tsoon 3
X53/03020409 X53/03002528
Komponentide käru dokkimisseadme nupp,
tsoon 3
X232/03021056 X232/03021053
Laienduskomplekti parem pool
(liikumissuunas vaadatuna)
Liitmik/kaabel Liitmikku/kaablisse
Käivitus/seiskamisnupp
Lüliti, trükiplaatide konveieri kaas
X62/03020410 X62/03002525
Kaitsekatte lüliti, tsoon 2
X52/03006476 X52/03002527
Komponentide käru dokkimisseadme nupp,
tsoon 2
X222/03021056 X222/03021052
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
270
4.3.7.5 Uste maanduskaabli paigaldamine
→ Kinnitage kaks uste maanduskaablit (pos. 4, joon. 4.3 - 8, lk 267) masina raami külge järgmi-
sel viisil:
4

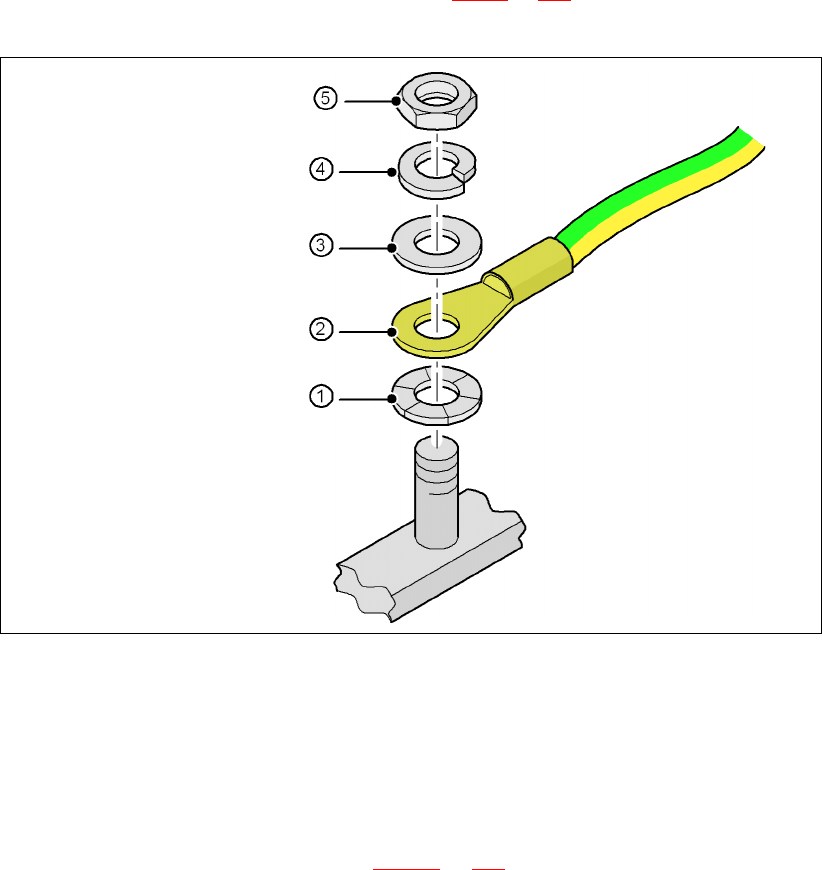

Joon. 4.3 - 9 Maanduskaabli paigaldamine
4
4
4
4
4
4.3.7.6 Kaitsekatte lüliti kontrollimine ja reguleerimine
→ Kontrollige kaitsekatte lüliti (pos. 2, joon. 4.3 - 17, lk 286) õiget töötamist.
→ Vajaduse korral reguleerige katte lülitit (vt Hooldusjuhendit).
Kuuskantmutter M5
Vedruseib M5, DIN 7980
Seib M5, DIN 125
Kaablikõrv, rõngakujuline
Kontaktseib
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
271
4.3.7.7 "Alumise" kaitsetõkke paigaldamine
Masinad on varustatud ainult ühe "alumise" kaitsetõkkega. Kui masinad on paigutatud tootmisliini,
siis pole kõrvuti asuvate väljund- ja sisendkonveierite jaoks kaitsetõket vaja.
HOIATUS! 4
Liini esimese masina sisendpoolele ja liini viimase masina väljundpoolele tuleb alati paigaldada
alumine kaitsetõkke (tootenumber 03045426-xx) - kasutage selleks 4 sisekuuskantpeaga kruvi
M4x12. See takistab volitusi mitteomaval personalil juurdepääsu masina sisemusse.
4

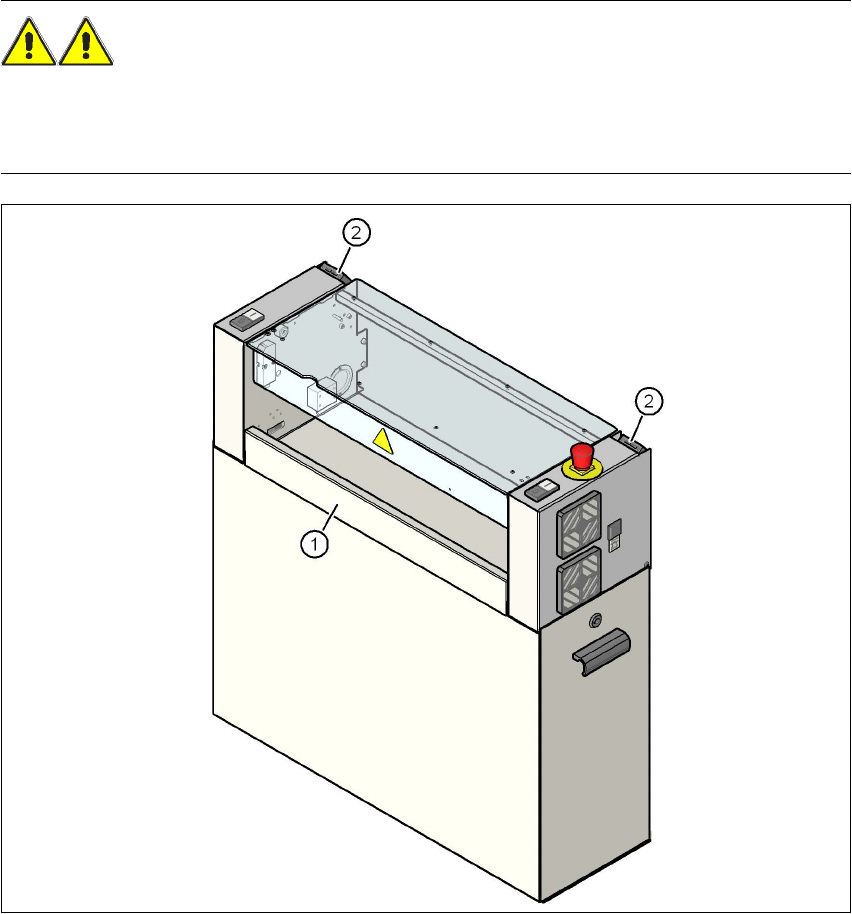

Joon. 4.3 - 10 Alumise kätekaitse monteerimine trükiplaatide väljundpoolele
(1) "Alumine" kätekaitse, tootenumber 03045426-xx
(2) Kaitsekatte lüliti
