Kasutusjuhend SIPLA CE X-Seeria 4 Ülesseadmine ja käikulaskmine Tarkvaraversiooni S R.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine 275 4.3.8.3 X3 teljeplokk (p ortaal 3) - elektrili sed ühendused 4 4 Joon. …
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
274
4
4
→ Kontrollige S1 lüliti seadeid
1: sees 2: pole kasutusel
→ Jätkake jaotisest 4.3.8.7
"Teljeploki paigaldamine", lk 279.
X09_3sq X09_3sq 03050896 Ühendage plõksliitega liitmik
X10_3sq X10_3sq 03050895 Ühendage plõksliitega liitmik
X11_3sq X11_3sq 03050906 Ühendage plõksliitega liitmik
X12_3sq X12_3sq 03050905 Ühendage plõksliitega liitmik
X30_1sq X30_1sq 03010052 Keerake tugevalt kinni
X30_2sq X30_2sq 03010054 Keerake tugevalt kinni
Teljeplokk, pistikud Ühenduskaabel MÄRKUS
Pistik Kaabel
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
275
4.3.8.3 X3 teljeplokk (portaal 3) - elektrilised ühendused
4
4

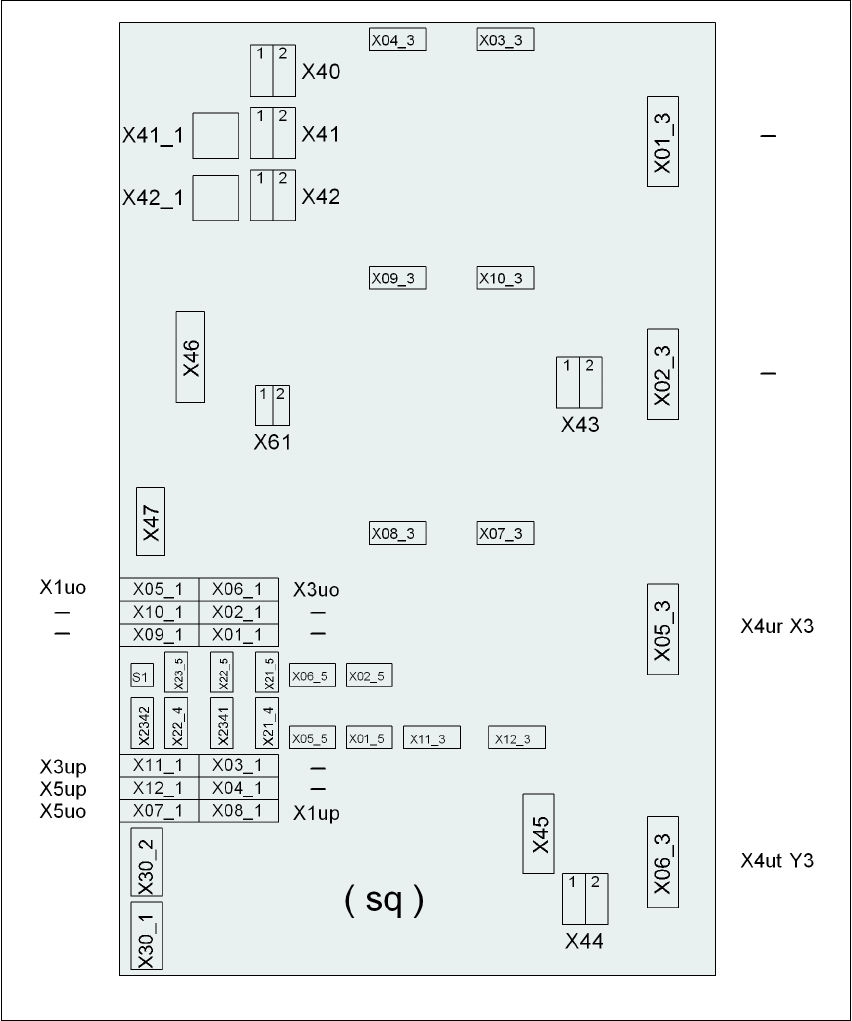

Joon. 4.3 - 12 X3 teljeplokk (portaal 3), tagapaneel - elektrilised ühendused
Pistik
Pistik
Pistik
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
276
4.3.8.4 X3 teljeplokk (portaal 3) - pistikute ühendamine
→ Ühendage toitekaabel alltoodud tabeli kohaselt.
4
4
→ Kontrollige S1 lüliti seadeid
1: sees
2: pole kasutusel
→ Jätkake jaotisest 4.3.8.7
"Teljeploki paigaldamine", lk 279.
Teljeplokk, pistikud Ühenduskaabel MÄRKUS
Pistik Kaabel
X41_1sq X41_1sq 03050899 Ühendage plõksliitega liitmik
X42_1sq X42_1sq 03050899 Ühendage plõksliitega liitmik
X45sq X45sq 03050900-W1 Ühendage plõksliitega liitmik
X46sq X46sq
03050900-W2
03050900-W3
Ühendage plõksliitega liitmik
X47sq X47sq
03050900-W4
03050900-W5
Ühendage plõksliitega liitmik
X05_3sq X4ur 03050901 Ühendage plõksliitega liitmik
X06_3sq X4ut 03050902 Ühendage plõksliitega liitmik
X05_1sq X1uo 03009811 Lükake nii kaugele kui võimalik
X06_1sq X3uo 03009812 Lükake nii kaugele kui võimalik
X07_1sq X5uo 03009813 Lükake nii kaugele kui võimalik
X08_1sq X1up 03009814 Lükake nii kaugele kui võimalik
X11_1sq X3up 03009815 Lükake nii kaugele kui võimalik
X12_1sq X5up 03009816 Lükake nii kaugele kui võimalik
X07_3sq X07_3sq 03050903 Ühendage plõksliitega liitmik
X08_3sq X08_3sq 03050904 Ühendage plõksliitega liitmik
X11_3sq X11_3sq 03050906 Ühendage plõksliitega liitmik
X12_3sq X12_3sq 03050905 Ühendage plõksliitega liitmik
X30_1sq X30_1sq 03010054 Keerake tugevalt kinni
X30_2sq X30_2sq 03010054 Keerake tugevalt kinni
