4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
278
4.3.8.6 X4 teljeplokk (portaal 2 ja portaal 3) - pistikute ühendamine
→ Ühendage toitekaabel alltoodud tabeli kohaselt.
4
Teljeplokk, pistikud Ühenduskaabel MÄRKUS
Pistik Kaabel
X41_1sq X41_1sq 03050899 Ühendage plõksliitega liitmik
X42_1sq X42_1sq 03050899 Ühendage plõksliitega liitmik
X45sq X45sq 03050900-W1 Ühendage plõksliitega liitmik
X46sq X46sq
03050900-W2
03050900-W3
Ühendage plõksliitega liitmik
X47sq X47sq
03050900-W4
03050900-W5
Ühendage plõksliitega liitmik
X01_3sq X4tr 03050891 Ühendage plõksliitega liitmik
X02_3sq X4tt 03050892 Ühendage plõksliitega liitmik
X05_3sq X4ur 03050901 Ühendage plõksliitega liitmik
X06_3sq X4ut 03050902 Ühendage plõksliitega liitmik
X01_1sq X1to 03009791 Lükake nii kaugele kui võimalik
X02_1sq X3to 03009792 Lükake nii kaugele kui võimalik
X03_1sq X5to 03009793 Lükake nii kaugele kui võimalik
X04_1sq X1tp 03009794 Lükake nii kaugele kui võimalik
X05_1sq X1uo 03009811 Lükake nii kaugele kui võimalik
X06_1sq X3uo 03009812 Lükake nii kaugele kui võimalik
X07_1sq X5uo 03009813 Lükake nii kaugele kui võimalik
X08_1sq X1up 03009814 Lükake nii kaugele kui võimalik
X09_1sq X3tp 03009795 Lükake nii kaugele kui võimalik
X10_1sq X5tp 03009796 Lükake nii kaugele kui võimalik
X11_1sq X3up 03009815 Lükake nii kaugele kui võimalik
X12_1sq X5up 03009816 Lükake nii kaugele kui võimalik
X03_3sq X03_3sq 03050893 Ühendage plõksliitega liitmik
X04_3sq X04_3sq 03050894 Ühendage plõksliitega liitmik
X07_3sq X07_3sq 03050903 Ühendage plõksliitega liitmik
X08_3sq X08_3sq 03050904 Ühendage plõksliitega liitmik
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
279
→ Kontrollige S1 lüliti seadeid
1: sees
2: pole kasutusel
4.3.8.7 Teljeploki paigaldamine
→ Tõstke teljeplokk ettevaatlikult laienduskomplekti rööpale.
→ Vältige kaablite muljumist.
→ Lükake teljeplokk laienduskomplekti sisse nii kaugele kui võimalik.
→ Kinnitage teljeplokk silinderpeakruvi abil.
→ Paigaldage kate.
→ Kinnitage maanduskaabel uste külge (pos. 2, joon. 4.3 - 8
, lk267) joon.
4.3 - 9
, lk 270 näidatud viisil.
→ Lukustage uksed.
4.3.8.8 Külgplaatide paigaldamine
→ Kinnitage maanduskaabel iga külgplaadi külge (pos. 6, joon. 4.3 - 8, lk267) joon. 4.3 - 9, lk
270
näidatud viisil.
→ Kinnitage külgplaadid masina raami külge 6 silinderpeakruvi abil.
MÄRKUS 4
Kui olete väljundkonteineri demonteerinud, jätkake jaotisest 4.3.9
" Sisendkonveieri paigalda-
mine" lk 280.
Kui sisendkonveier on paigaldatud, siis jätkake kokkupanekut jaotisest 4.3.13
"Indikaatorlambi
paigaldamine" lk 293.
X09_3sq X09_3sq 03050896 Ühendage plõksliitega liitmik
X10_3sq X10_3sq 03050895 Ühendage plõksliitega liitmik
X11_3sq X11_3sq 03050906 Ühendage plõksliitega liitmik
X12_3sq X12_3sq 03050905 Ühendage plõksliitega liitmik
X30_1sq X30_1sq 03010054 Keerake tugevalt kinni
X30_2sq X30_2sq 03010054 Keerake tugevalt kinni
Teljeplokk, pistikud Ühenduskaabel MÄRKUS
Pistik Kaabel
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
280
4.3.9 Sisendkonveieri paigaldamine
4.3.9.1 Tööriistad
– Sisekuuskantvõtmed, DIN 911, komplekt
– Ristkruvits, suurus 1
4.3.9.2 Kokkupanek
4

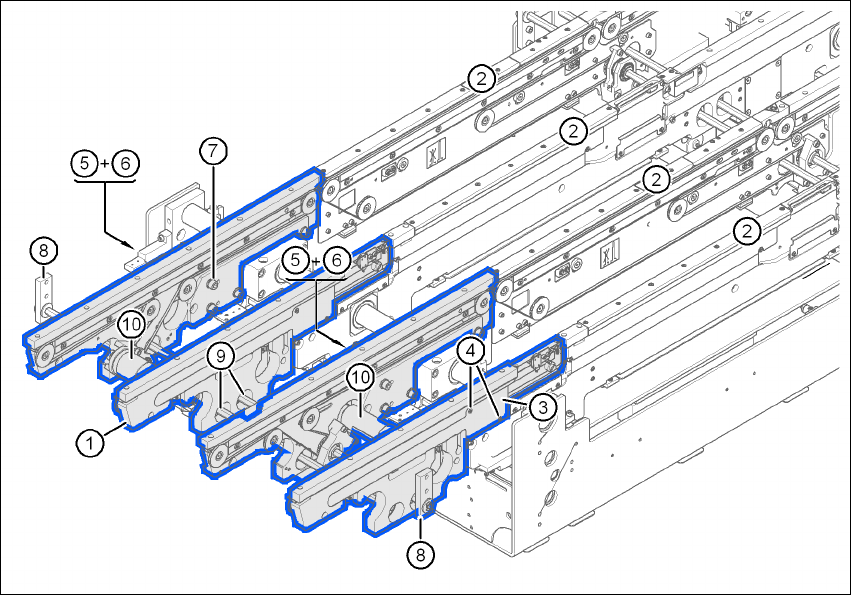

Joon. 4.3 - 14 Sisendkonveier - kaksikkonveier
(1) Rööbas, sisendkonveier
(2) Rööbas, töökonveier 1
(3) Kaablikate 20 x 200
(4) Peitpeaga kruvi, ISO 7046, M3x6, 2 tk kaablikatte kohta
(5) Kaablikate 20 x 310
(6) Silinderpeakruvi, DIN 912, M3x5, 1 tk kaablikatte kohta
(7) Silinderpeakruvi, DIN 912, M6x16 ja seibid 4 tk rööpa kohta
(8) Juhik kuusnurksele teljele
(9) Kuusnurkne telg (ühe lindiga konveier: üks, kaksikkonveier: kaks)
(10) Ajam
