Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
283
→ Vabastage kaks horisontaalset pingutajat (pos. 6, joon. 4.3 - 15, lk 282).
ETTEVAATUST! 4
Ärge kruvige kolme põhjakruvi täielikult ära. Lõdvendage neid nii, et külgplaadid ei saaks ära
kukkuda.
→ Eemaldage maanduskaabel külgplaadi küljest.
→ Eemaldage mõlemad uksed (pos. 2, joon. 4.3 - 15
, lk 282) laienduskomplekti (pos. 1) küljest.
MÄRKUS 4
Kahjustuste vältimiseks soovitame paigaldada laienduskomplekti kahekesi.
→ Asetage arvutiplokk
a
(pos. 8, joon. 4.3 - 15, lk 282) ja teljeplokk (pos. 9, joon. 4.3 - 15, lk 282)
masina kõrvale, et laienduskomplekti (pos. 1, joon. 4.3 - 15
, lk 282) jaoks jääks piisavalt
ruumi.
→ Veenduge, et arvutiploki ja teljeploki küljes olevad ühenduskaablid poleks liialt pingul.
→ Tõstke laienduskomplekt (pos. 1, joon. 4.3 - 15
, lk 282) vastu masina raami ja paigutage nii,
kinnitusklamber jääks sahtlisõlme rööpale (pos. 7, joon. 4.3 - 15
, lk 282).
ETTEVAATUST! 4
Veenduge, et laienduskomplekt ei põrkaks vastu trükiplaatide konveieri kuusnurkset telge
ning ei painutaks seda.
→ Kinnitage laienduskomplekt 4 silinderpeakruvi M6x16 ja vastavate seibide (pos. 3, joon. 4.3
- 15, lk 282) abil.
a) Vt jaotis 4.3.11, lk 287
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
284
4.3.10.3 Kuusnurkse telje juhiku paigaldamine
→ Ühe lindiga konveieri korral kinnitage üks kuusnurkse telje juhik (pos. 8, joon. 4.3 - 14, lk 280)
laienduskomplekti külge, kasutades kaht silinderpeakruvi M6x16 ja seibe.
→ Kaksikkonveieri korral kinnitage kaks kuusnurkse telje juhikut (pos. 8, joon. 4.3 - 14
, lk 280)
laienduskomplekti külge, kasutades kaht silinderpeakruvi M6x16 ja seibe.
4.3.10.4 Kaablite ühendamine - laienduskomplekt trükiplaatide sisendpoolel
4
Laienduskomplekti vasak pool
(liikumissuunas vaadatuna)
Liitmik/kaabel Liitmikku/
kaablisse
Käivitus/seiskamisnupp
Lüliti, trükiplaatide konveieri kaas
X61/03020410 X61/03002537
Kaitsekatte lüliti, tsoon 4
X54/03020409 X54/03002540
Komponentide käru dokkimisseadme nupp, tsoon 4
X242/03021056 X242/03021054
Laienduskomplekti parem pool
(liikumissuunas vaadatuna)
Liitmik/kaabel Liitmikku/
kaablisse
AVARIISEISKAMISNUPP
Käivitus/seiskamisnupp
X64/03020687 X64/03002538
Kaitsekatte lüliti, tsoon 1
X51/03020409 X51/03002539
Komponentide käru dokkimisseadme nupp, tsoon 1
X212/03021056 X212/03021051
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
285
4.3.10.5 Uste maanduskaabli paigaldamine
→ Kinnitage kaks uste maanduskaablit (pos. 4, joon. 4.3 - 15, lk 282) masina raami külge järg-
misel viisil:
4

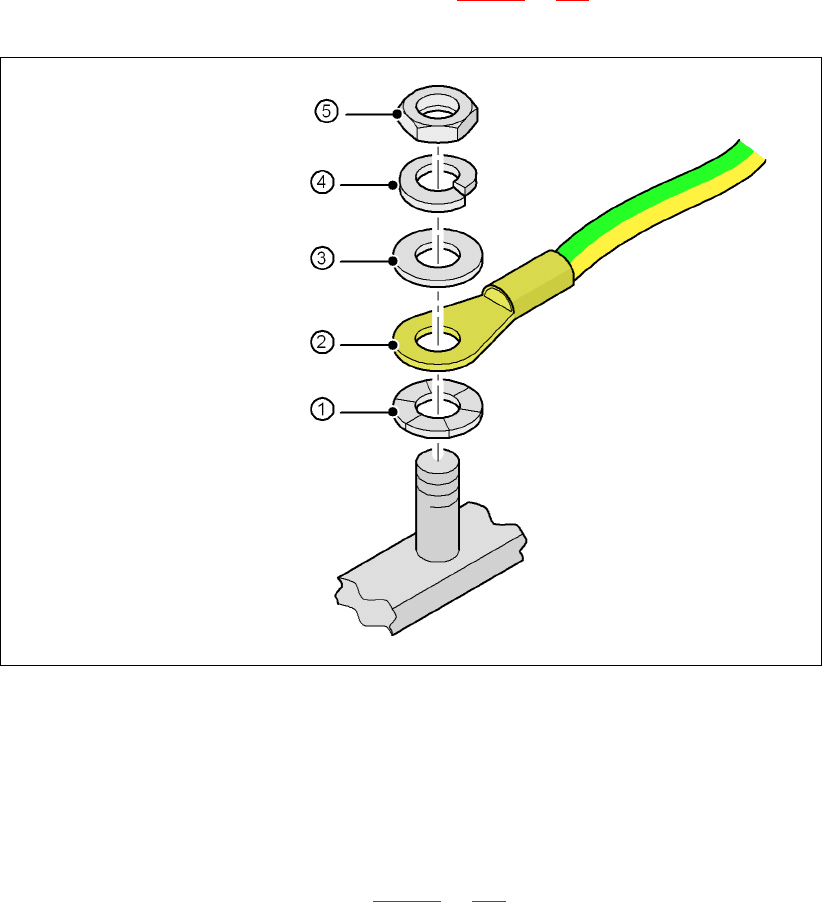

Joon. 4.3 - 16 Maanduskaabli paigaldamine
4
4
4
4
4
4.3.10.6 Kaitsekatte lüliti kontrollimine ja reguleerimine
→ Kontrollige kaitsekatte lüliti (pos. 2, joon. 4.3 - 17, lk 286) õiget töötamist.
→ Vajaduse korral reguleerige katte lülitit (vt Hooldusjuhendit).
4
Kuuskantmutter M5
Vedruseib M5, DIN 7980
Seib M5, DIN 125
Kaablikõrv, rõngakujuline
Kontaktseib
