4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
290
4.3.11.3 Masinate X2, X3 ja X4 arvutiplokk - tagapaneelil asuvad pistikühendused
4
4
4.3.11.4 Arvutiploki monteerimine
→ Ühendage arvutiploki tagapaneelil asuvad pistikühendused (vt jaotis 4.3.11.3, lk 290).
→ Tõstke arvutiplokk ettevaatlikult laienduskomplekti rööpale.
→ Vältige kaablite muljumist.
→ Lükake arvutiplokk laienduskomplekti sisse nii kaugele kui võimalik.
→ Ühendage arvutiploki esipaneelil asuvad pistikühendused (vt jaotis 4.3.11.2
, lk 289).
→ Kinnitage esipaneelil olevad kaablid juhtmeköidistega.
→ Kinnitage arvutiplokk silinderpeakruvi abil.
→ Kinnitage maanduskaabel uste külge (pos. 2, joon. 4.3 - 15
, lk282) joon.
4.3 - 16
, lk 285 näidatud viisil.
→ Lukustage uksed.
MÄRKUS 4
Masinate X2 korral jätkake jaotisest 4.3.11.5
"Külgplaatide paigaldamine".
Masinate X3 ja X4 korral jätkake jaotisest 4.3.12 "Teljeploki paigaldaminelk 291".
4.3.11.5 Külgplaatide paigaldamine
→ Kinnitage maanduskaabel iga külgplaadi külge (pos. 6, joon. 4.3 - 15, lk282) joon. 4.3 - 16, lk
285
näidatud viisil.
→ Kinnitage külgplaadid masina raami külge 6 silinderpeakruvi abil.
→ Jätkake jaotisest 4.3.13
"Indikaatorlambi paigaldamine", lk 293.
Arvutiplokk, tagapaneel
(joon. 4.3 - 19
, lk 288)
Pistik
Ühenduskaabel MÄRKUS
Pistik Kaabel
PE1
Kaabli-
rõngas
Maanduskaabel
Kinnitage nagu on näidatud joon. 4.3
- 16,
lk 285
.
X1rz X1rz 03051757 Lükake nii kaugele kui võimalik
X3rz X3rz 03050907 Lükake nii kaugele kui võimalik
X1pd X1pd 03051751 Lükake nii kaugele kui võimalik
X2pd X2pd 03051752 Lükake nii kaugele kui võimalik
X3pd X3pd 03051753 Lükake nii kaugele kui võimalik
X4pd X4pd 03051754 Lükake nii kaugele kui võimalik
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
291
4.3.12 Teljeploki paigaldamine
4.3.12.1 X3, X4 teljeplokk (portaal 1 ja portaal 4) - elektrilised ühendused
4

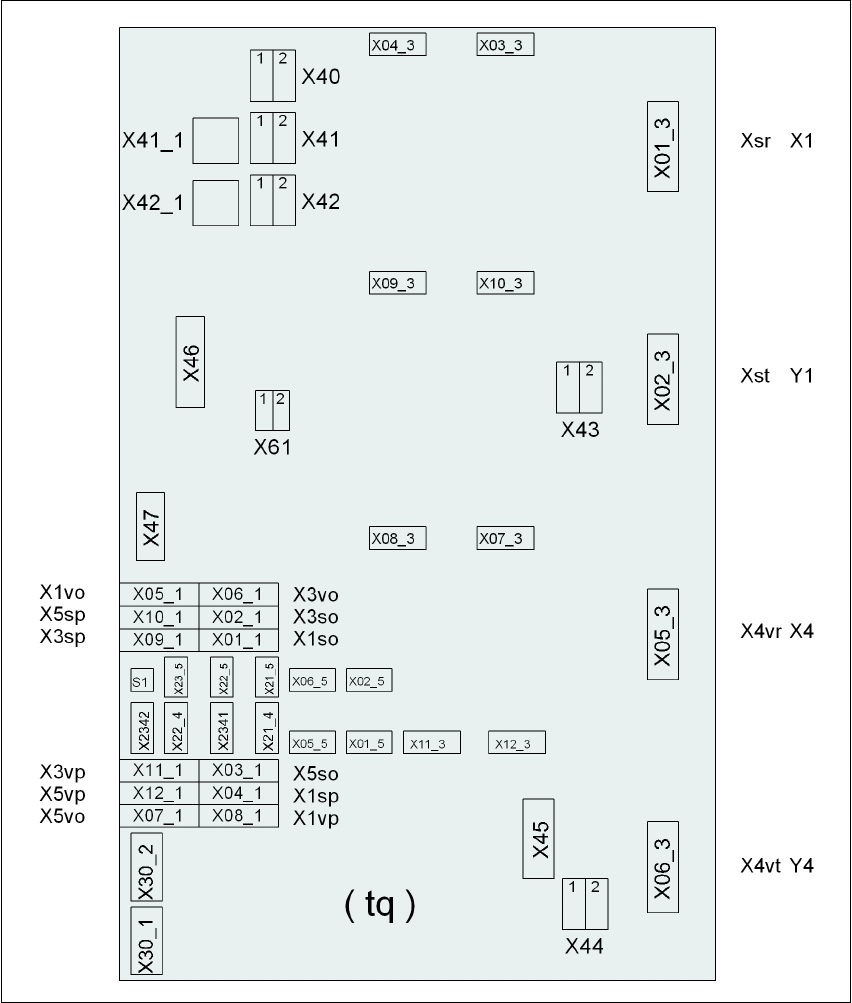

Joon. 4.3 - 20 X3, X4 teljeplokk (portaal 1 ja portaal 4), tagapaneel - pistikute ühendamine
Pistik
Pistik
Pistik
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
292
4.3.12.2 X3, X4 teljeplokk (portaal 1 ja portaal 4) - pistikute ühendamine
→ Ühendage toitekaabel alltoodud tabeli kohaselt.
4
Teljeplokk, pistikud Ühenduskaabel MÄRKUS
Pistik Kaabel
X41_1tq X41_1tq 03050919 Ühendage plõksliitega liitmik
X42_1tq X42_1tq 03050919 Ühendage plõksliitega liitmik
X45tq X45tq 03050920-W1 Ühendage plõksliitega liitmik
X46tq X46tq
03050920-W2
03050920-W3
Ühendage plõksliitega liitmik
X47tq X47tq
03050920-W4
03050920-W5
Ühendage plõksliitega liitmik
X01_3tq X4sr 03050881 Ühendage plõksliitega liitmik
X02_3tq X4st 03050882 Ühendage plõksliitega liitmik
X05_3tq X4vr 03050911 Ühendage plõksliitega liitmik
X06_3tq X4vt 03050912 Ühendage plõksliitega liitmik
X01_1tq X1so 03009771 Lükake nii kaugele kui võimalik
X02_1tq X3so 03009772 Lükake nii kaugele kui võimalik
X03_1tq X5so 03009773 Lükake nii kaugele kui võimalik
X04_1tq X1sp 03009774 Lükake nii kaugele kui võimalik
X05_1tq X1vo 03009831 Lükake nii kaugele kui võimalik
X06_1tq X3vo 03009832 Lükake nii kaugele kui võimalik
X07_1tq X5vo 03009833 Lükake nii kaugele kui võimalik
X08_1tq X1vp 03009834 Lükake nii kaugele kui võimalik
X09_1tq X3sp 03009775 Lükake nii kaugele kui võimalik
X10_1tq X5sp 03009776 Lükake nii kaugele kui võimalik
X11_1tq X3vp 03009835 Lükake nii kaugele kui võimalik
X12_1tq X5vp 03009836 Lükake nii kaugele kui võimalik
X03_3tq X03_3tq 03050883 Ühendage plõksliitega liitmik
X04_3tq X04_3tq 03050884 Ühendage plõksliitega liitmik
X07_3tq X07_3tq 03050913 Ühendage plõksliitega liitmik
X08_3tq X08_3tq 03050914 Ühendage plõksliitega liitmik
