4.3.12.2 X3, X4 teljeplokk (portaal 1 ja portaal 4) - pistikute ühendamine
→ Ühendage toitekaabel alltoodud tabeli kohaselt.
4
Teljeplokk, pistikud Ühenduskaabel MÄRKUS
Pistik Kaabel
X41_1tq X41_1tq 03050919 Ühendage plõksliitega liitmik
X42_1tq X42_1tq 03050919 Ühendage plõksliitega liitmik
X45tq X45tq 03050920-W1 Ühendage plõksliitega liitmik
X46tq X46tq
03050920-W2
03050920-W3
Ühendage plõksliitega liitmik
X47tq X47tq
03050920-W4
03050920-W5
Ühendage plõksliitega liitmik
X01_3tq X4sr 03050881 Ühendage plõksliitega liitmik
X02_3tq X4st 03050882 Ühendage plõksliitega liitmik
X05_3tq X4vr 03050911 Ühendage plõksliitega liitmik
X06_3tq X4vt 03050912 Ühendage plõksliitega liitmik
X01_1tq X1so 03009771 Lükake nii kaugele kui võimalik
X02_1tq X3so 03009772 Lükake nii kaugele kui võimalik
X03_1tq X5so 03009773 Lükake nii kaugele kui võimalik
X04_1tq X1sp 03009774 Lükake nii kaugele kui võimalik
X05_1tq X1vo 03009831 Lükake nii kaugele kui võimalik
X06_1tq X3vo 03009832 Lükake nii kaugele kui võimalik
X07_1tq X5vo 03009833 Lükake nii kaugele kui võimalik
X08_1tq X1vp 03009834 Lükake nii kaugele kui võimalik
X09_1tq X3sp 03009775 Lükake nii kaugele kui võimalik
X10_1tq X5sp 03009776 Lükake nii kaugele kui võimalik
X11_1tq X3vp 03009835 Lükake nii kaugele kui võimalik
X12_1tq X5vp 03009836 Lükake nii kaugele kui võimalik
X03_3tq X03_3tq 03050883 Ühendage plõksliitega liitmik
X04_3tq X04_3tq 03050884 Ühendage plõksliitega liitmik
X07_3tq X07_3tq 03050913 Ühendage plõksliitega liitmik
X08_3tq X08_3tq 03050914 Ühendage plõksliitega liitmik
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
293
4
→ Kontrollige S1 lüliti seadeid
1: sees
2: pole kasutusel
4.3.12.3 Masina X3, X4 teljeploki paigaldamine (portaal 1 ja portaal 4)
→ Tõstke teljeplokk ettevaatlikult laienduskomplekti rööpale.
→ Vältige kaablite muljumist.
→ Lükake teljeplokk laienduskomplekti sisse nii kaugele kui võimalik.
→ Kinnitage teljeplokk silinderpeakruvi abil.
→ Paigaldage kate.
→ Kinnitage maanduskaabel uste külge (pos. 2, joon. 4.3 - 15
, lk282) joon.
4.3 - 16
, lk 285 näidatud viisil.
→ Lukustage uksed.
4.3.12.4 Külgplaatide paigaldamine
→ Kinnitage maanduskaabel iga külgplaadi külge (pos. 6, joon. 4.3 - 15, lk282) joon. 4.3 - 16, lk
285
näidatud viisil.
→ Kinnitage külgplaadid masina raami külge 6 silinderpeakruvi abil.
4.3.13 Indikaatorlambi paigaldamine
→ Ühendage indikaatorlampide kaablid põhimasina kaablitega.
→ Lükake indikaatorlamp avasse (pos. 2, joon. 4.3 - 21
, lk 294), kuni indikaatorlambi toru jääb
piisavas ulatuses kinnitusse.
→ Keerake avast allpool asuv sisekuuskantpeaga kruvi M6x12 (pos. 3, joon. 4.3 - 21
, lk 294)
kinni.
X09_3tq X09_3tq 03050886 Ühendage plõksliitega liitmik
X10_3tq X10_3tq 03050885 Ühendage plõksliitega liitmik
X11_3tq X11_3tq 03050916 Ühendage plõksliitega liitmik
X12_3tq X12_3tq 03050915 Ühendage plõksliitega liitmik
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
Keerake tugevalt kinni
Teljeplokk, pistikud Ühenduskaabel MÄRKUS
Pistik Kaabel
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
294
4

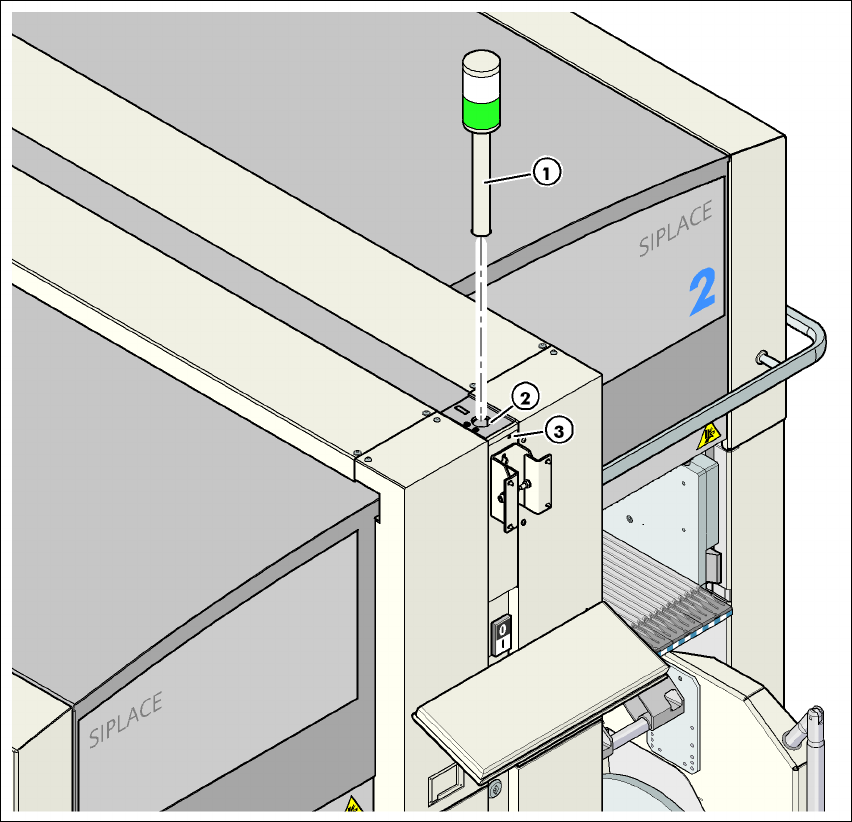

Joon. 4.3 - 21 Indikaatorlambi paigaldamine
(1) Indikaatorlambid
(2) Ava indikaatorlambi jaoks
(3) Lukustuskruvi ava
4.3.14 Monitoride kinnitamine
→ Kinnitage monitorid ja ühendage kaablid.
→ Kontrollige kaabelühendusi.
