Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
293
4
→ Kontrollige S1 lüliti seadeid
1: sees
2: pole kasutusel
4.3.12.3 Masina X3, X4 teljeploki paigaldamine (portaal 1 ja portaal 4)
→ Tõstke teljeplokk ettevaatlikult laienduskomplekti rööpale.
→ Vältige kaablite muljumist.
→ Lükake teljeplokk laienduskomplekti sisse nii kaugele kui võimalik.
→ Kinnitage teljeplokk silinderpeakruvi abil.
→ Paigaldage kate.
→ Kinnitage maanduskaabel uste külge (pos. 2, joon. 4.3 - 15
, lk282) joon.
4.3 - 16
, lk 285 näidatud viisil.
→ Lukustage uksed.
4.3.12.4 Külgplaatide paigaldamine
→ Kinnitage maanduskaabel iga külgplaadi külge (pos. 6, joon. 4.3 - 15, lk282) joon. 4.3 - 16, lk
285
näidatud viisil.
→ Kinnitage külgplaadid masina raami külge 6 silinderpeakruvi abil.
4.3.13 Indikaatorlambi paigaldamine
→ Ühendage indikaatorlampide kaablid põhimasina kaablitega.
→ Lükake indikaatorlamp avasse (pos. 2, joon. 4.3 - 21
, lk 294), kuni indikaatorlambi toru jääb
piisavas ulatuses kinnitusse.
→ Keerake avast allpool asuv sisekuuskantpeaga kruvi M6x12 (pos. 3, joon. 4.3 - 21
, lk 294)
kinni.
X09_3tq X09_3tq 03050886 Ühendage plõksliitega liitmik
X10_3tq X10_3tq 03050885 Ühendage plõksliitega liitmik
X11_3tq X11_3tq 03050916 Ühendage plõksliitega liitmik
X12_3tq X12_3tq 03050915 Ühendage plõksliitega liitmik
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
Keerake tugevalt kinni
Teljeplokk, pistikud Ühenduskaabel MÄRKUS
Pistik Kaabel
4 Ülesseadmine ja käikulaskmine Kasutusjuhend SIPLACE X-Seeria
4.3 Masina ülesseadmine Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
294
4
Joon. 4.3 - 21 Indikaatorlambi paigaldamine
(1) Indikaatorlambid
(2) Ava indikaatorlambi jaoks
(3) Lukustuskruvi ava
4.3.14 Monitoride kinnitamine
→ Kinnitage monitorid ja ühendage kaablid.
→ Kontrollige kaabelühendusi.
Kasutusjuhend SIPLACE X-Seeria 4 Ülesseadmine ja käikulaskmine
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 4.3 Masina ülesseadmine
295
4.3.15 Kaugused masina jalgade vahel ja statsionaarse trükiplaatide
konveieri servad
4.3.15.1 Masina jalgade vahelised kaugused ja statsionaarne parempoolne serv ühe
lindiga trükiplaatide konveieri korral
4

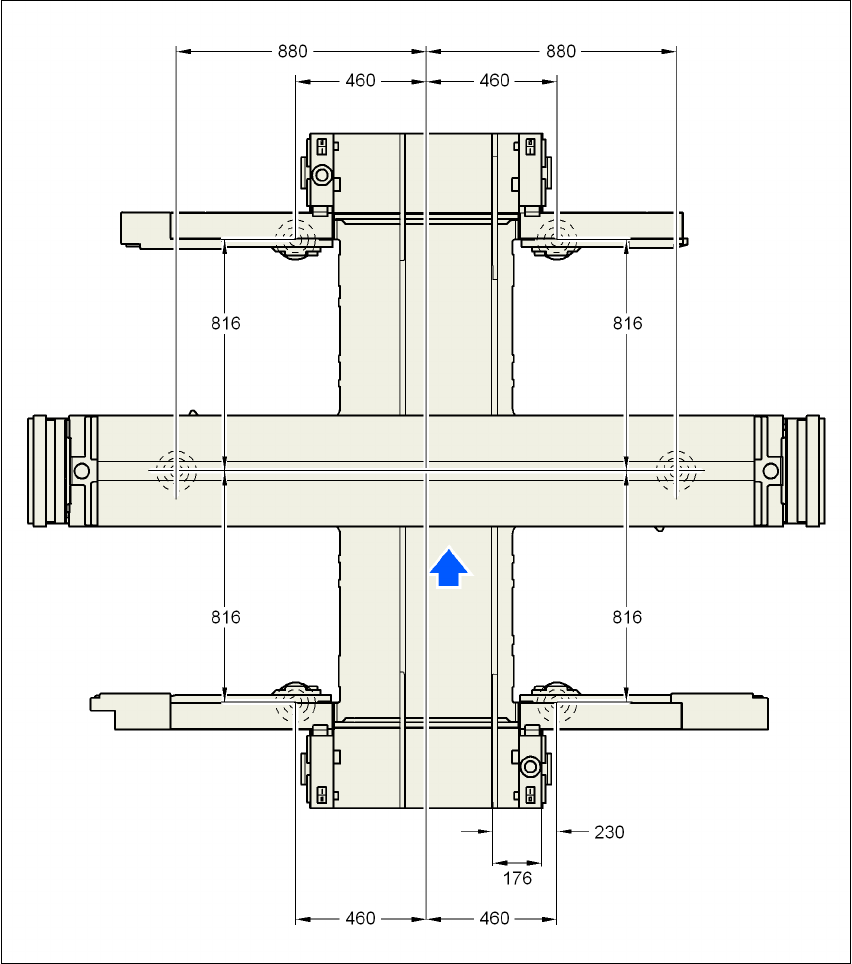

Joon. 4.3 - 22 Masina jalgade vahelised kaugused ja statsionaarne parempoolne serv millimeetrites ühe lindiga
trükiplaatide konveieri korral
